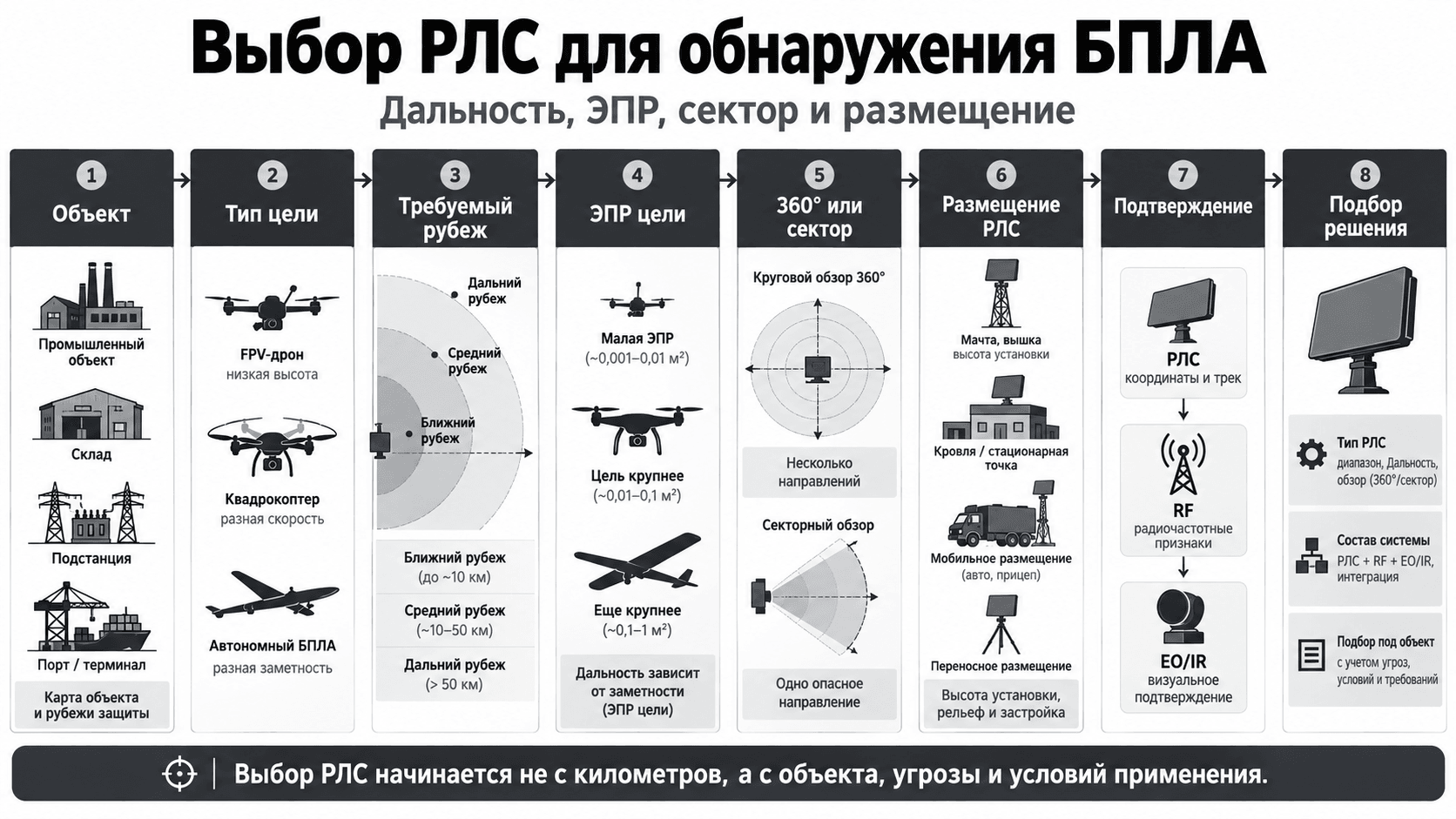

Выбор РЛС для обнаружения БПЛА: дальность, ЭПР, сектор и размещение

Определение датчика — в статье что такое радиолокационная станция (РЛС) для обнаружения БПЛА. Здесь другой вопрос: как выбрать и спроектировать радиолокационный рубеж под конкретный объект. Порядок закупки по шагам — в чеклисте выбора РЛС.

Радар видит физическую цель по отражённому сигналу, а не радиоканал управления. Поэтому он закрывает сценарии, где RF-детектор бессилен или недостаточен: автономный полёт, слабый/неудобный радиоконтур, круглосуточный сектор на мачте. В антидроновом контуре радар — слой раннего предупреждения на периметре, а не замена подавителя.

Каталог обнаружения: детекторы дронов, дальнобойные.

Если задача — не только разобраться в параметрах, но и подобрать или купить РЛС для обнаружения БПЛА под конкретный объект, сравнивать нужно не одну паспортную дальность. Важны контрольная цель, ЭПР, схема обзора, размещение и архитектура всей системы.

Назначение РЛС в системе обнаружения БПЛА

Радиолокационное обнаружение отвечает на вопрос: есть ли воздушная цель в зоне ответственности поста. Оно не отвечает на вопросы «какой у цели линк» и «канал уже сорван». Поэтому РЛС почти всегда проектируют как часть системы:

1. радар даёт тревогу / трек;
2. пост подтверждает событие (RF, оптика, регламент);
3. включается согласованная реакция — наблюдение, эскалация, подавление.

Без второго и третьего шагов станция превращается в источник алармов без пользы для охраны. Связка каналов — как совместно работают РЛС, RF и РЭБ и связка детекторов и РЭБ.

Какие задачи решает радиолокационное обнаружение

• Круглосуточный контроль сектора или набора точек периметра
• Раннее предупреждение на подходах к охраняемой зоне — см. также как обнаружить дрон до входа в зону
• Сценарии, где одного RF недостаточно — в т.ч. автономные угрозы: автономные БПЛА и радар
• Формирование входа в регламент реакции поста
• Работа в связке с тепловизором/оптикой как каналом подтверждения — тепловизионные системы обнаружения дронов

РЛС не заменяет RF-мониторинг и не отменяет портативный патруль.

Радар vs RF — кратко

Сравнение в материале RF vs радар, гайд по RF — гайд по выбору RF-детектора, развилка «детекторы или РЛС» — детекторы или РЛС: что выбрать.

Основные критерии выбора РЛС

1. Карта объекта — подходы, застройка, рельеф.
2. Класс угрозы — FPV, consumer, корпоративный, автономный сценарий.
3. Смысл рубежей — где нужна ранняя тревога, где подтверждение.
4. Геометрия наблюдения — сектор на опасный азимут или несколько точек.
5. Точка установки — высота мачты и доступ обслуживания.
6. Фон ложных целей — птицы, техника, ЛЭП.
7. Канал подтверждения и реакции — что происходит после тревоги.

Подробный чеклист закупки — как выбрать РЛС. Ниже — инженерные факторы выбора. Паспортные километры без площадки и без ЭПР цели сюда не переносятся.

От чего реально зависит дальность обнаружения БПЛА

Паспортная дальность привязана к условиям измерения. На объекте её меняют свойства цели и геометрия площадки. Развёрнутый разбор факторов — в статье от чего зависит дальность обнаружения БПЛА. Здесь — что учитывать при проектировании рубежа.

• ЭПР. Насколько сильно корпус возвращает зондирующий сигнал. У разных БПЛА отклик разный.
• Высота. И высота полёта цели, и высота установки антенны. Низкая цель прячется за местными экранами — см. высоту мачты и малую высоту.
• Ракурс. Один и тот же аппарат с носа, сбоку и сверху отражает по-разному.
• Рельеф. Складки местности, насыпи и низины создают теневые зоны.
• Здания. Застройка закрывает азимут и даёт сильные отражения рядом с целью.
• Растительность. Лес и кустарник экранируют низкий профиль и добавляют фон.
• Clutter. Мешающие отражения от земли, техники, воды и конструкций. Порог, который их отсекает, одновременно режет слабые цели.
• Погода. Осадки и плотная атмосфера меняют фон и условия распространения. Конкретный запас «в дождь» без измерения на площадке не назначают.
• Алгоритмы обработки. Доплеровская селекция, трек и маски зон решают, станет ли слабый отклик тревогой или останется шумом.

Универсальной дальности «для любого БПЛА» из этого списка не следует.

ЭПР: почему один радар видит разные БПЛА на разной дальности

ЭПР (эффективная площадь рассеяния) — мера радиолокационной заметности цели, а не её геометрический размер. Определение и влияние на рубеж — в статье что такое ЭПР дрона. Одна станция на одной площадке поэтому видит малый FPV ближе, чем более заметный аппарат: возвращается разная доля зондирующего сигнала.

Таблица качественная: ракурс, материал и полезная нагрузка сдвигают один и тот же класс. Числовые ЭПР без карточки изделия здесь не приводятся.

РЛС 360° или секторная: что выбрать

Геометрия вторична относительно вопроса, откуда реально залетают. Имя «360°» в каталоге не равно кругу на вашей карте: рельеф и застройка режут обзор у любой станции.

Типовая секторная карточка — секторный радар. Круговой азимут в каталоге есть, например, у КИТ 1705 (механическое сканирование 0–360°). Разбор архитектуры — одна станция 360°, панель ±45° и сектор 90–120° — в статье РЛС 360° или секторная. Несколько точек и сеть станций — в статье радиолокационные комплексы против БПЛА. Сначала карта, потом SKU.

Сколько целей должна сопровождать РЛС

Ёмкость сцены — сколько отметок станция держит одновременно, не теряя обзор из‑за первой цели. Нужная ёмкость зависит от объекта, а не от «максимума в чужом КП».

• Одиночные цели. Достаточно устойчивого трека по одному направлению и понятного порога тревоги.
• Несколько направлений. Периметр с двумя-тремя подходами даёт параллельные отметки. Узкая ёмкость оставляет пост с одной целью, пока вторая уже в секторе.
• Групповые налёты. Несколько БПЛА в одном секторе требуют, чтобы станция продолжала вести картину целиком.
• Промышленный объект. Птицы, техника и служебные борта добавляют отметки, которые не являются угрозой, но занимают сопровождение, пока оператор их не разобрал.

Конкретные значения берите только из карточки модели. Число одной станции не переносится на соседнюю позицию каталога.

Ложные цели и clutter

Clutter — мешающие отражения, которые конкурируют с БПЛА за порог обнаружения. Отдельный разбор порогов — в руководстве по ложным тревогам. На площадке обычно встречаются:

• птицы;
• автомобили и собственная техника;
• растительность на ветру;
• промышленное оборудование и металлоконструкции;
• рельеф и местные экраны;
• вода и морская поверхность в порту;
• осадки и другие погодные явления.

Маски зон и регламент поста снижают лишние реакции. Они не отменяют выбор места установки.

Обнаружение не равно подтверждению цели

Радиолокационная отметка — ещё не решение «это БПЛА». Рабочая цепочка короче, чем кажется:

1. РЛС даёт координаты и трек.
2. EO/IR — оптика или тепловизор — подтверждает, что в точке трека есть воздушная цель. Каналы: оптические системы, тепловизионные системы, каталог тепловизионных PTZ.
3. Оператор по регламенту решает, что делать дальше.

Без шага подтверждения пост либо игнорирует тревоги, либо реагирует на птиц и технику.

Когда нужна связка РЛС + RF + EO/IR

Три канала закрывают разные признаки. Имеет смысл держать их вместе, когда одного отражения от корпуса мало для решения поста.

• РЛС видит цель по корпусу, в том числе автономный маршрут без радиоканала. Сценарий — автономные БПЛА и радар.
• RF даёт радиочастотные признаки управления, видео и телеметрии. Обзор канала — RF-детектор и RF-мониторинг. Портативный слой — RF handheld.
• EO/IR подтверждает цель визуально или тепловизионно и помогает отделить БПЛА от ложной отметки.

Связка каналов в одном контуре — как совместно работают РЛС, RF и РЭБ и интеграция детекторов с РЭБ.

Стационарная, мобильная и носимая РЛС

Формат — это способ занять позицию, а не «дальность в километрах». Классификация ролей — в статье виды РЛС, мобильное развёртывание — в мобильных РЛС.

Переносной формат в карточках назван прямо: стационарная, автомобильная или переносная установка. Не подменяйте его обещанием носимого комплекта, если карточка этого не говорит.

Как подобрать РЛС под объект

Сначала карта подходов и класс угрозы, затем формат и только потом карточка. При подборе РЛС для промышленного объекта определяют геометрию рубежа, класс целей и условия размещения, и только затем выбирают модель и формируют коммерческое предложение. Радар для промышленного объекта в этом расчёте зависит от площадки. Чтобы заказать РЛС для объекта, этих данных достаточно для предварительного состава. Общий каркас промышленного контура — выбор оборудования для промышленного объекта.

По строке таблицы следующий шаг — подбор системы и расчёт конфигурации, затем переход к подходящему классу РЛС.

Для мероприятия и стадиона радар часто не первый слой: смотрите защиту мероприятий и связку RF с портативным подавителем.

Особенности размещения и зоны контроля

Размещение часто важнее смены модели:

• высота и место мачты — высота установки радара;
• низкая высота полёта и местные экраны — обнаружение на малой высоте;
• ложные тревоги и фон — ложные тревоги радара;
• доступ для обслуживания и питание поста.

Зона контроля — это не «круг на презентации», а результат рельефа, застройки и выбранной геометрии. Временные площадки без стационарной инфраструктуры смотрите в мобильные РЛС обнаружения БПЛА.

Примеры РЛС NERO

Цифры ниже взяты из карточек каталога. Это не обещание той же дальности на любом объекте и не повод переносить параметр одной модели на другую. Вся линейка — РЛС и радары для обнаружения БПЛА.

Для радара 3 км и сектора карточки прямо относят точную дальность к расчёту под объект. У КИТ 1705 в режиме поиска заявленное обновление данных — 2 с. Диапазоны X, Ku и Ka — в статье X, Ku или Ka. Сравнение дальнего рубежа с купольной логикой — радар и купольная защита.

Куда встраивается в проект

На критической инфраструктуре радар ставят на мачту вместе со стационарным РЭБ. На защите периметра — как датчик тревоги для включения секторного подавления. RF-патруль с ручной RF-детектор остаётся мобильным слоем.

Для промышленного объекта полезен общий каркас подбора состава контура: выбор оборудования для промышленного объекта.

Интеграция с другими средствами обнаружения

Типовые стыки:

Сравнение подходов к выбору канала — детекторы или РЛС: что выбрать. FAQ по детекторам — часто задаваемые вопросы о детекторах; расширенные вопросы по РЛС — часто задаваемые вопросы о РЛС.

Связь обнаружения с последующим реагированием

После тревоги радара должен быть понятен следующий шаг:

1. Подтверждение (RF / оптика / пост)
2. Решение по регламенту
3. Реакция: наблюдение, эскалация, портативный подавитель или сектор стационара
4. Журнал и разбор

Время реакции и режим смены — регламент времени реакции.

Типовые сценарии применения

Логика по типам площадок собрана в таблице выше: НПЗ и завод, склад, подстанция, порт, временный пост. Для критической инфраструктуры радар остаётся рубежом тревоги рядом со стационарным РЭБ, а не заменой регламента смены.

Регламент оператора

1. Зоны ложных целей — птицы, ЛЭП, собственная техника.
2. Порог тревоги и эскалация на пост.
3. Связка «тревога радара → подтверждение RF/оптика → подавление по регламенту».
4. Журнал событий для разбора инцидентов.

Ограничения и практические факторы выбора

• Радар не подавляет и не заменяет РЭБ.
• Паспортные цифры чужого КП не равны рубежу на вашей площадке.
• Одна точка редко закрывает сложный периметр без карты мёртвых зон.
• Без канала подтверждения растёт число ложных реакций.
• Без регламента смены даже корректная станция простаивает.
• Не переносите характеристики одной модели каталога на другую.
