РЛС обнаружения БПЛА YFR-04D — 10 км
16 620 000 ₽
Стоимость указана за комплект.
| Рабочий диапазон | X-band |
|---|---|
| Тип РЛС | трёхкоординатная импульсно-доплеровская |
| Метод сигнала | ЛЧМ-импульс |
| Сканирование | фазированное |
| Дальность обнаружения DJI Phantom 4 | не менее 10 км |
| Сектор одной панели по азимуту | ±45° |
| Угол места | 0–50° |
| Точность определения дальности | до 10 м |
| Точность по азимуту | до 0,3° |
| Точность по углу места | до 0,3° |
| Период обновления данных | до 0,5 с в быстром режиме |
| Количество сопровождаемых целей | 500 и более |
| Масса радиолокационного модуля | до 43 кг |
| Масса с поворотной платформой | до 71 кг |
| Габариты радиолокационного модуля | до 725 × 130 × 700 мм |
| Габариты с поворотной платформой | до 725 × 370 × 940 мм |
| Потребляемая мощность | до 900 Вт |
| Варианты установки | стационарная, автомобильная, переносная |

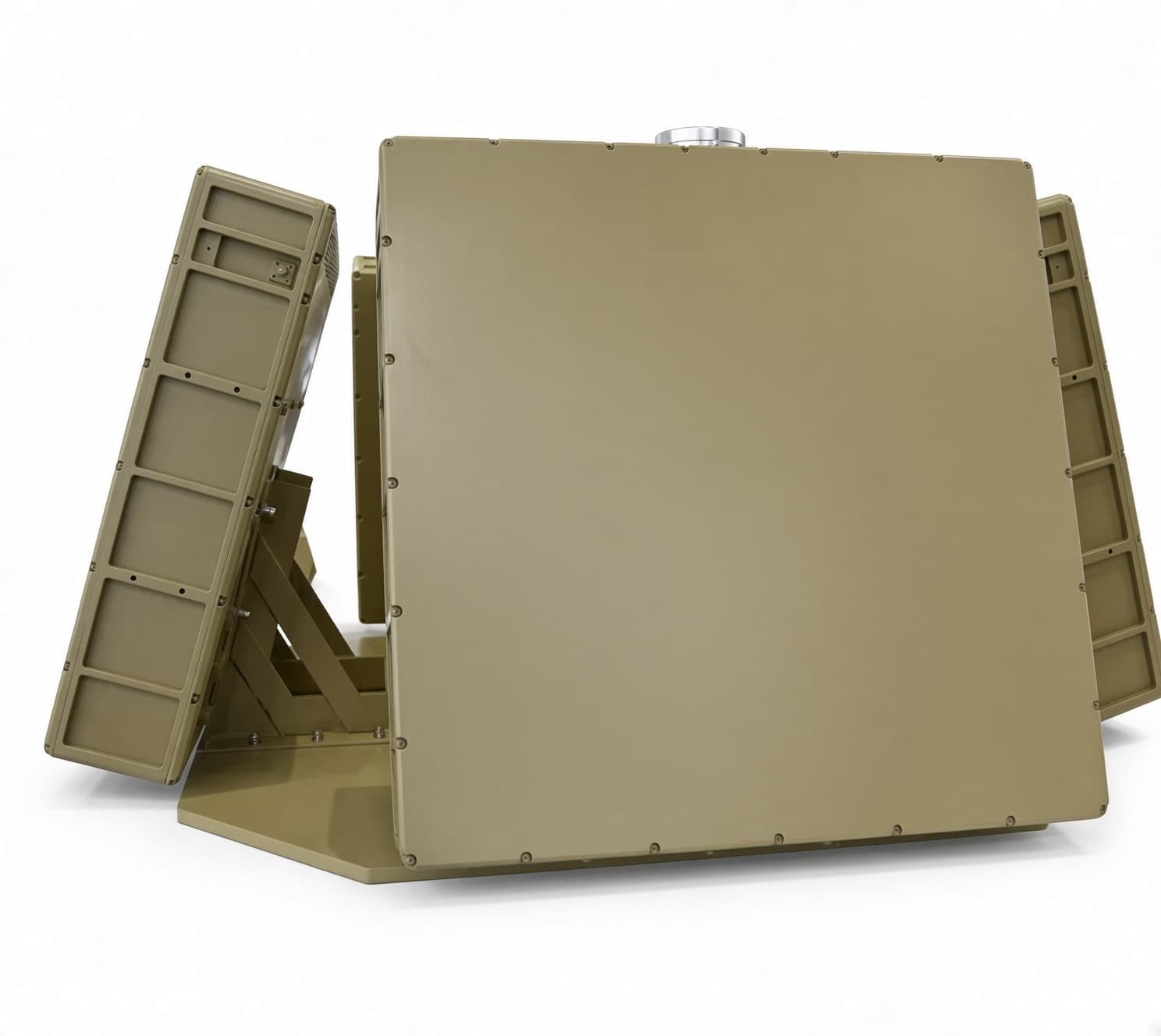

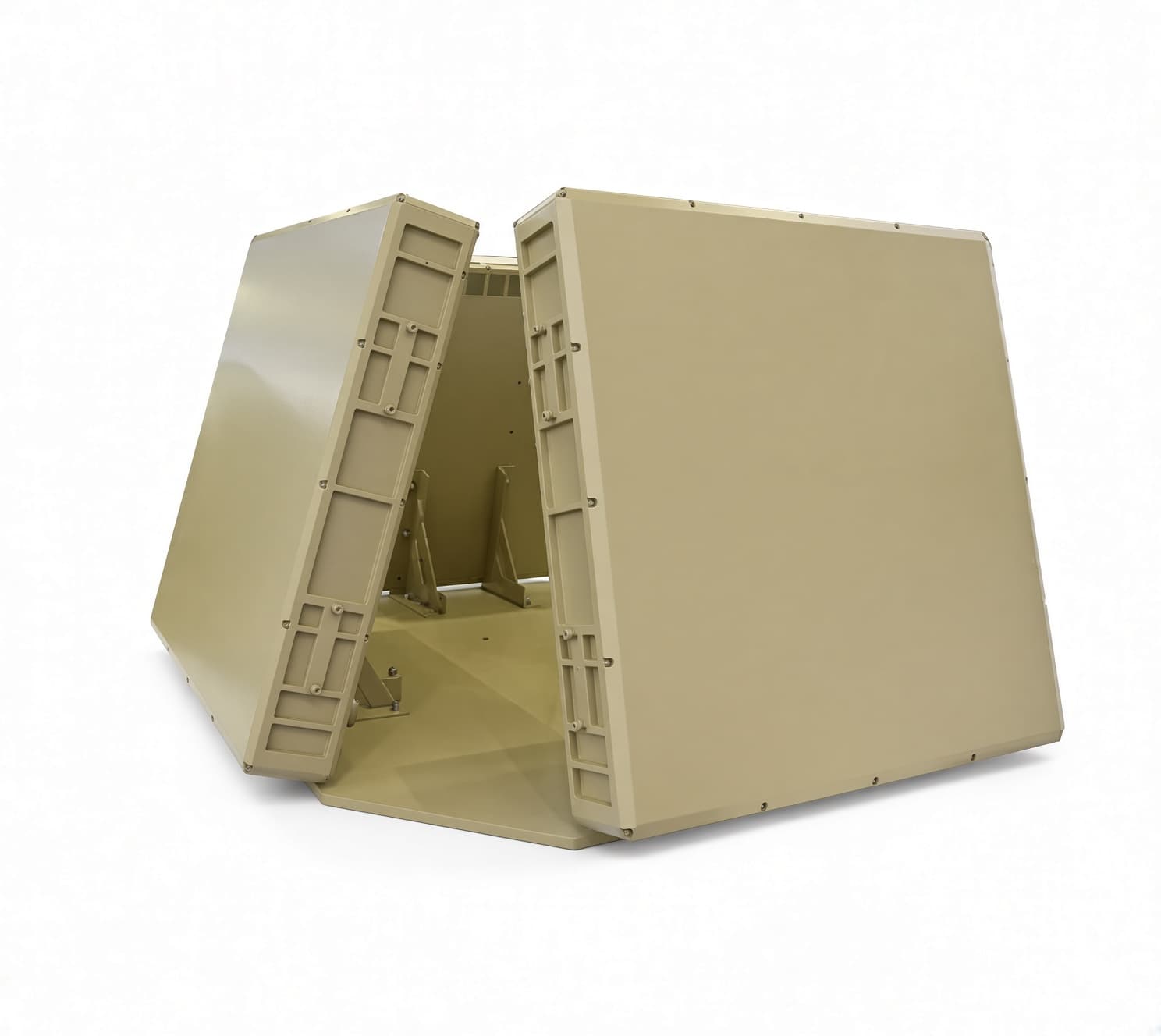

YFR-04D — дальнобойная трёхкоординатная РЛС X-диапазона для обнаружения малых низколетящих целей на дальности не менее 10 км. Станция использует фазированное сканирование. Её ставят как отдельный секторный радиолокационный модуль либо в многопанельной конфигурации: круговое радиолокационное поле собирается без постоянного механического вращения всей антенной системы.
Метод сигнала — ЛЧМ-импульс, тип станции — трёхкоординатная импульсно-доплеровская. РЛС рассчитана на работу с большим количеством целей и на распределённые системы радиолокационного контроля крупных объектов и территорий.
Ключевые показатели
- Дальность обнаружения DJI Phantom 4 — не менее 10 км
- Сектор одной панели — ±45° по азимуту, угол места 0–50°
- Точность — до 10 м по дальности, до 0,3° по азимуту и углу места
- Обновление данных — до 0,5 с в быстром режиме
- Сопровождение — 500 целей и более
Возможности
Одна панель закрывает сектор ±45° по азимуту и 0–50° по углу места. Несколько панелей образуют круговое поле, и для этого не нужно постоянно вращать всю антенную систему. В быстром режиме данные обновляются с периодом до 0,5 с. Станция сопровождает 500 целей и более. Координаты оцениваются с точностью до 10 м по дальности и до 0,3° по азимуту и углу места.
Установка — стационарная, автомобильная или переносная. В поставке различают радиолокационный модуль и комплект с поворотной платформой: у них свои масса и габариты.
Применение
РЛС подходит для крупных промышленных территорий, объектов критической инфраструктуры, энергетики, нефтегазового сектора, транспортных узлов и других объектов, где нужен увеличенный радиус раннего обнаружения малых воздушных целей.
Позиция раздела РЛС и радары для обнаружения БПЛА в каталоге детекторов дронов. Логика рубежа — в руководстве по радарам и в материале о низковысотном обнаружении. Контур объекта — защита периметра и критическая инфраструктура.
Чем YFR-04D отличается от соседних станций
Это дальний секторный модуль: Phantom 4 не менее 10 км, панель ±45°. Компактная YFR-04B тоже секторная, но рубеж не менее 5 км и масса модуля до 20 кг. Круговой обзор одной механической станцией дают YFR-02A (не менее 3 км), YFR-02B (не менее 5 км) и YFR-03B (не менее 7 км, DBF).
