Защита объектов от БПЛА — комплексные системы обнаружения и противодействия

NERO проектирует и внедряет комплекс защиты объекта целиком: обследование, проектирование, поставка, монтаж, пусконаладка, ввод в эксплуатацию, обучение и сервис. Это коммерческий контур для площадки, а не обзор технологий.

Закрываем промышленные предприятия, энергетику, нефтегаз, склады и логистику, транспортную и критическую инфраструктуру, административные объекты. Масштаб — от компактной площадки до распределённой территории. Готовой формулы «гектар = дальность» в каталоге нет: рубеж берут из паспорта конкретного средства и из обследования.

В контур входят РЛС обнаружения БПЛА — дальний рубеж и ближний, — RF-детекторы, оптико-электронное подтверждение, пост оператора и системы радиоэлектронного противодействия. Отдельной карточки C2 в каталоге нет: пост — это место, куда сводятся тревоги и где оператор принимает решение, а не отдельная модель с паспортом.

Получить предварительную схему защиты

Схему готовит инженер после консультации. Заявку можно оставить здесь или через контакты. Все сценарии раздела собраны в решениях.

Какие объекты защищаем

Узкие сценарии внутри этого контура: защита периметра, мобильные комплексы РЭБ, защита мероприятий и отрасль массовых мероприятий.

Какие угрозы закрывает система

Состав подбирают под сценарий, а не под слоган.

• БПЛА с активным радиоканалом. Его слышит RF-детектор: пульт, борт или видеолинк.
• Автономный борт без радиолинка. RF в этом случае молчит. Канал обнаружения — РЛС, она видит корпус.
• Низколетящая цель на подступах. Для ближнего рубежа в каталоге есть радар до 3 км; дальность на конкретной площадке зависит от ЭПР, фона и траектории.
• Несколько целей одновременно. У стационарного КИТ 1705 и у мобильного поста КИТ-1705 Прицеп в карточке — сопровождение не менее 500 целей. Портативная фазированная РЛС Ka-диапазона ведёт до 200 целей, панельный вариант — до 64 целей на панель. Это ёмкость сцены, а не обещание одинакового сопровождения каждой цели.
• Сложная городская или промышленная радиообстановка. Металлоконструкции, краны и связь объекта дают ложные отметки. Пороги и маски настраивают на площадке, а не в каталоге.

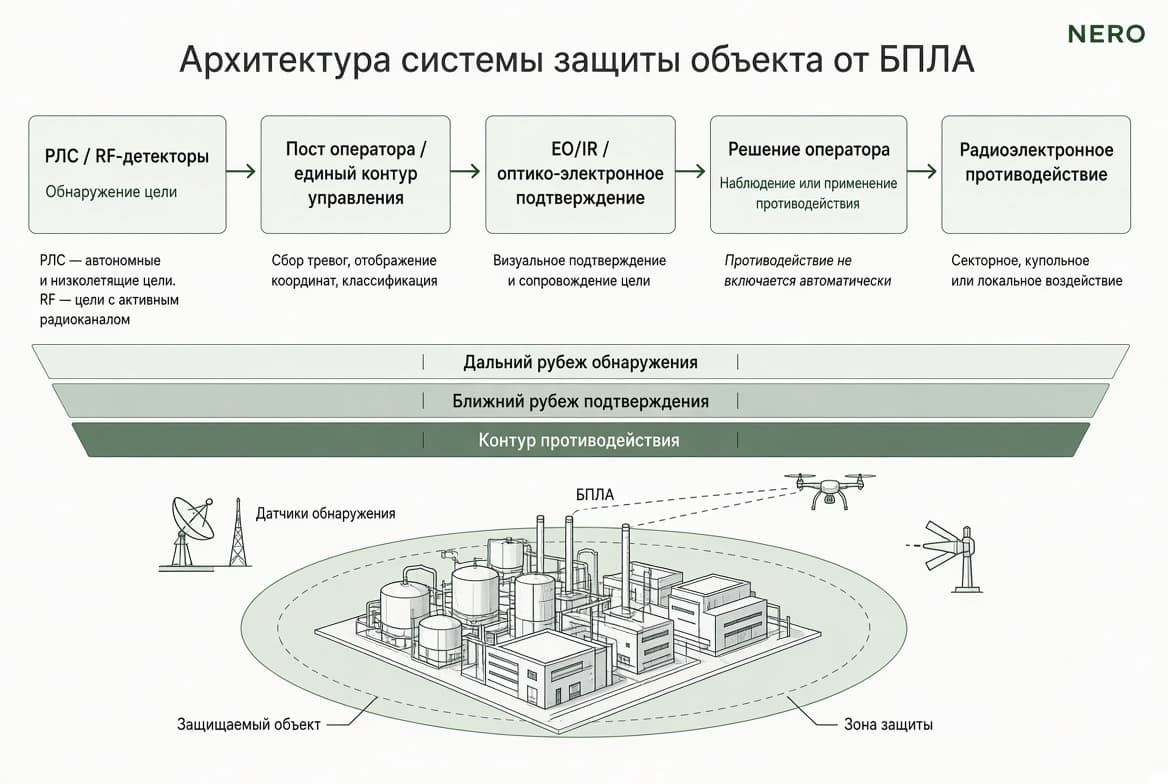

Архитектура системы

Цепочка одна, набор датчиков на объекте разный. Система обнаружения БПЛА собирается по ролям, а не из одного прибора:

1. РЛС обнаруживает цель и выдаёт координаты. Дальний рубеж, ближний или средний — по плану площадки.
2. RF дополняет картину по активным каналам: пульт, борт, видеолинк.
3. Argus C04 или тепловизионный PTZ подтверждает цель и сопровождает её. Argus C04 для этого шага не обязателен.
4. Пост оператора объединяет тревоги.
5. Оператор решает, применять ли противодействие.
6. РЭБ включается по выбранному сценарию — или остаётся только наблюдение.

Автоматического включения подавления по любой отметке в этом контуре нет. Как каналы работают вместе, разобрано в материале РЛС, RF-детекторы и РЭБ.

Почему одного средства недостаточно

Один канал закрывает свой этап и не подменяет остальные.

РЛС обнаруживает и выдаёт координаты, в том числе по борту без радиолинка. RF дополняет картину только там, где есть активный канал, и молчит, если его нет. Argus C04 или PTZ подтверждает и сопровождает цель: оптика нужна для визуальной классификации, а не вместо раннего обнаружения. Пост оператора объединяет тревоги с этих каналов. РЭБ применяется по выбранному сценарию и после решения оператора.

Argus C04 логично закрывает связку «обнаружение → подтверждение → автоматическое сопровождение», но не входит в каждый проект. На части объектов подтверждение остаётся на PTZ или на уже стоящих камерах.

Оборудование

Ниже роли комплекса защиты объектов от БПЛА. Цифры — из карточек, не расчёт «на ваш объект».

Дальний радиолокационный рубеж

• КИТ 1705 — стационарная РЛС обнаружения БПЛА, 3D, Ku-диапазон. Дальность обнаружения не менее 8 км при RCS 0,01 м². Это не паспорт «10 км на любой дрон».
• РЛС КИТ-1705 Прицеп — мобильный дальний радиолокационный пост в прицепном исполнении. Стационарный КИТ 1705 остаётся отдельной позицией дальнего рубежа. В карточке прицепа: Ku-диапазон, обзор 360°, дальность не менее 8 км для цели с ЭПР ≤0,01 м², сопровождение не менее 500 целей, исполнение на прицепе. Пост выносят на угрожаемое направление, временно усиливают участок, перемещают между площадками, держат резервом или ставят дополнительный дальний рубеж, когда точку обнаружения нужно менять. Время развёртывания в карточке не указано, поэтому срок здесь не обещаем.

Ближний и средний радиолокационный рубеж

• Портативная фазированная РЛС Ka-диапазона, 64 цели на панель. Ka-диапазон, дальность обнаружения не менее 3 км, до 64 целей на панель. В четырёхпанельной конфигурации обзор 360°. Роль: ближний и средний рубеж на компактном и среднем промышленном объекте, круговое покрытие несколькими панелями, площадка с распределённой архитектурой по направлениям.
• Портативная фазированная РЛС Ka-диапазона, до 200 целей. Ka-диапазон, дальность обнаружения не менее 3 км, сопровождение до 200 целей, потребляемая мощность до 120 Вт. Роль: компактный радиолокационный пост, промышленный объект, резервный или дополнительный рубеж там, где важны компактность и сравнительно небольшое энергопотребление.
• Радар обнаружения БПЛА 3 км — до 3 км, Ku, низковысотные цели на подступах.
• Радарный сектор — направление или пилотный рубеж. Видит корпус без радиоканала. Отдельной дальности в карточке нет.

Радиочастотное обнаружение

Портативные детекторы, в том числе RF-детектор. Приём радиоизлучения. Без активного канала цель не слышна. RF входит в средства обнаружения БПЛА по активному радиоканалу.

Визуальное подтверждение и сопровождение

Argus C04 сильнее обычного направленного PTZ закрывает шаг после обнаружения: визуальная классификация, круговой обзор и автоматическое сопровождение. В карточке: видимый канал HD 2 Мп, тепловизор VOx 640×512, круговой обзор 360°, IP66, автоматическое сопровождение цели. Канал ставят как круглосуточный оптико-электронный: видимый тракт и тепловизор. Дальность по БПЛА в карточке не указана, поэтому здесь её нет. Автоматическую выдачу целеуказания с РЛС или RF на Argus C04 эта страница не обещает: оптику используют после тревоги, если такая связка заложена в схеме объекта.

Рядом остаются направленные PTZ — та же роль подтверждения, без кругового поста Argus:

• PTZ 324×256 — обнаружение человека до 3,6 км, транспорта до 9,9 км, распознавание HD-каналом до 1,2 км. Это не дальность по БПЛА.
• PTZ 384×288 — обнаружение до 5,4 км, распознавание до 1,35 км, идентификация до 675 м. Тип цели для этих цифр в карточке не назван.

Противодействие

• Стационарный секторный комплекс — секторное подавление, мачтовый монтаж, режим по проекту.
• Купольная система — зональное покрытие компактной площадки.
• Портативный подавитель 8 каналов — переносной комплекс.
• Мобильный рюкзачный комплекс — мобильный комплекс и резерв.
• Модульные генераторы помех — узлы тракта для сборки комплекса, не готовая защита объекта.

Управление

Единый пост оператора. Отдельной модели C2 нет: сюда сводят тревоги РЛС, RF и оптики. Интеграция с уже стоящим видеонаблюдением согласуется на обследовании.

Принцип РЛС — в статье что такое РЛС обнаружения БПЛА. RF — в руководстве по RF-детекторам. Оптика — в материалах про оптические и тепловизионные системы.

Типовые конфигурации

Число рубежей и дальность противодействия до обследования не назначаем. Ниже — возможная архитектура, не обязательный комплект и не смета.

Компактная площадка

Ориентир разговора — небольшой объект, в том числе порядка пары гектаров. Площадь состав не определяет.

Возможная архитектура:

• портативная фазированная РЛС Ka-диапазона с дальностью обнаружения не менее 3 км или RF-детектор как стартовый канал;
• Argus C04 или PTZ для подтверждения;
• купольная система или переносной комплекс;
• пост оператора.

Это не обязательный комплект. РЛС на компактной площадке не требуется с первого дня: стартом остаётся RF, как в сценарии логистического патруля. Позже к RF добавляли радар, как в иллюстративном сценарии радара на хабе. Площадь в кейсе не указана.

Средний промышленный объект

Возможная архитектура для защиты промышленного объекта от БПЛА:

• портативная фазированная РЛС Ka-диапазона, дальность обнаружения не менее 3 км;
• RF-детекция;
• Argus C04 для подтверждения и автоматического сопровождения;
• стационарный секторный РЭБ;
• единый пост оператора.

Если нужен круговой обзор, у портативной фазированной РЛС Ka с лимитом 64 цели на панель есть четырёхпанельная конфигурация 360°. Вариант со сопровождением до 200 целей и мощностью до 120 Вт берут, когда важнее компактный пост, а не набор панелей по направлениям. Радар до 3 км и радарный сектор остаются альтернативой ближнего рубежа. Число секторов подавления в каталоге не задано. Масштаб: пилот на одном направлении, затем следующие секторы.

Крупный и распределённый объект

Возможная архитектура:

• КИТ 1705 или РЛС КИТ-1705 Прицеп как дальний рубеж;
• портативная фазированная РЛС Ka-диапазона не менее 3 км как ближние рубежи, рядом с радаром 3 км у корпусов;
• RF;
• Argus C04 или другой EO/IR, включая PTZ;
• несколько стационарных секторов РЭБ;
• единый операторский контур.

КИТ-1705 Прицеп здесь — мобильный дальний радиолокационный пост. Его выносят на угрожаемое направление, временно закрывают участок, перемещают между площадками, оставляют резервом или добавляют ещё один дальний рубеж, когда точку обнаружения нужно переставить. Стационарный КИТ 1705 при этом остаётся на своей позиции. Срок развёртывания прицепа в карточке не указан.

Один дальний пост не заменяет ближний. В иллюстративном сценарии радарной сети дальний и ближний радары стоят каскадом из-за мёртвых зон у зданий. Достижима ли паспортная дальность не менее 8 км на этой площадке, проверяют обследованием.

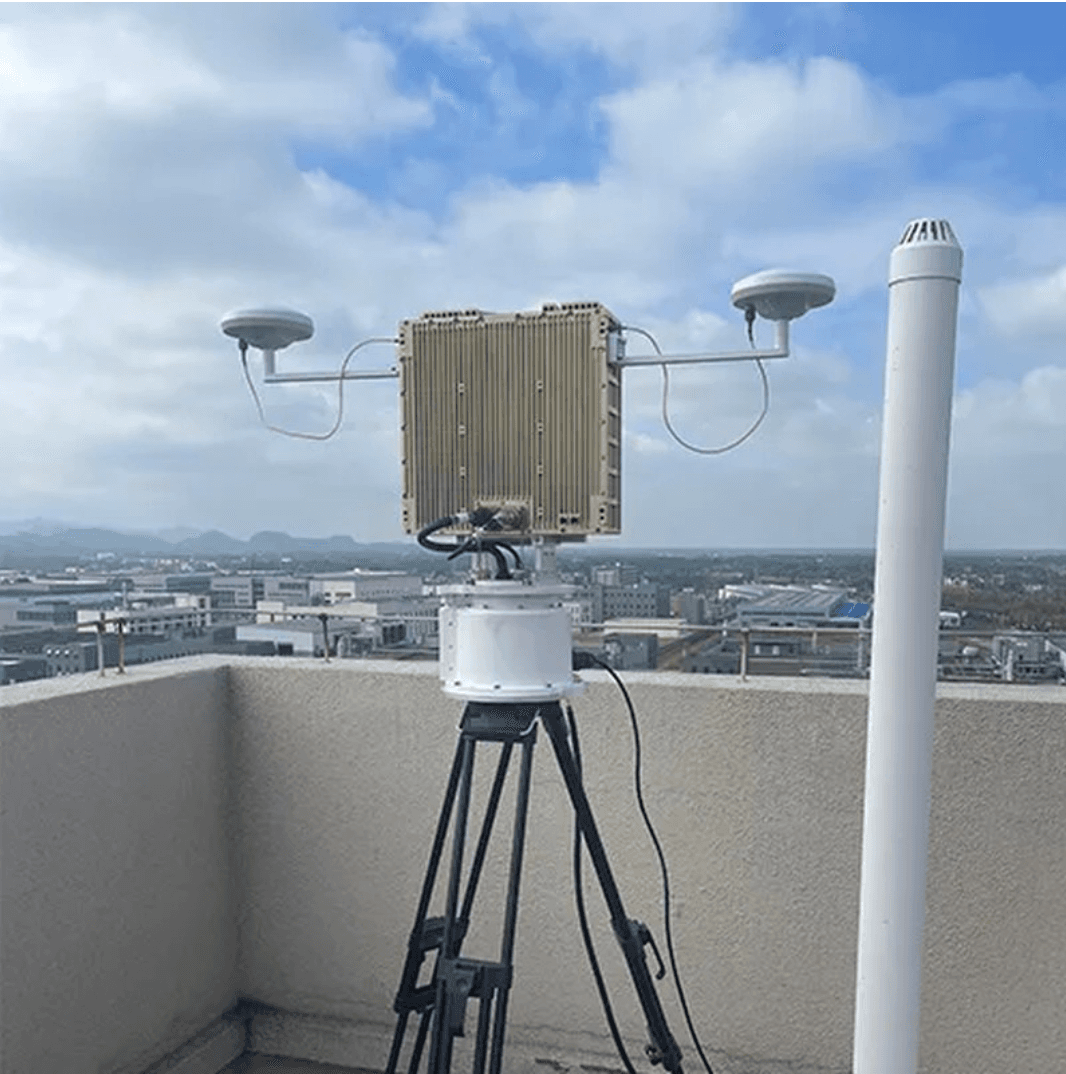

Пример размещения радиолокационного поста

Сценарий работы

1. Обнаружение. РЛС — стационарная, портативная Ka или мобильный пост КИТ-1705 Прицеп — выдаёт координаты. RF добавляет активные каналы, если они есть.
2. Классификация: оператор отделяет цель от фона — птицы, кран, техника, отражения.
3. Визуальное подтверждение: Argus C04, PTZ или уже стоящие камеры. Argus C04 на этом шаге даёт круговой обзор и автоматическое сопровождение; PTZ закрывает ту же задачу направленным постом.
4. Сопровождение цели.
5. Тревоги сходятся на едином посту оператора.
6. Решение оператора: наблюдать или воздействовать.
7. Применение выбранного средства противодействия — сектор, купол, переносной или мобильный комплекс.

Инженерная адаптация

Один чертёж на все площадки не используется. Перед схемой фиксируют:

• площадь объекта;
• длину периметра;
• высоту зданий и мачт;
• радиообстановку, включая штатную связь;
• рельеф и застройку;
• частоты, которые нельзя занимать;
• нужен ли непрерывный дежурный режим;
• что уже стоит: видеонаблюдение, охрана, питание, мачты.

От этого зависит, хватит ли RF и переносного поста или нужен каскад РЛС и стационарный РЭБ. Как собрать только контур обнаружения — рубежи, состав сенсоров и мёртвые зоны — разбирается в статье система обнаружения БПЛА для объекта.

Нормативная база

Антитеррористическая защищённость объекта задаётся актом, под который этот объект попадает, и категорией, которую присваивает комиссия заказчика. NERO категорию не назначает.

Постановление Правительства РФ от 1 марта 2024 г. № 258 утверждает требования к антитеррористической защищённости объектов (территорий) промышленности, которые находятся в ведении или относятся к сфере деятельности Минпромторга, и форму паспорта безопасности таких объектов. Под него попадает не любая промышленная площадка: объект должен относиться к этой сфере и входить в перечень, который ведёт министерство. Объекты обязательной охраны Росгвардии из этих требований выведены в части, указанной в постановлении.

Энергетика, нефтегаз, транспорт и другие отрасли могут регулироваться иными актами. Это проверяют по конкретному объекту. Отдельной статьи по постановлению № 258 на сайте пока нет, поэтому ссылку сюда не ставим.

Проекты

Ниже иллюстративные сценарии из раздела кейсов. Имена заказчиков, площадь и измеренный результат в них не опубликованы, и здесь они не добавляются.

Этапы внедрения

Обследование → схема → техническое задание → подбор оборудования → коммерческое предложение → поставка → монтаж → пусконаладка → обучение → сервис.

На обследовании снимают план, подступы и то, что уже стоит на охране. Схема и ТЗ фиксируют состав и режим «по тревоге». На распределённой площадке в схему может входить мобильный дальний пост КИТ-1705 Прицеп: точку обнаружения переносят, когда меняется угрожаемое направление. КП считают по этому составу, а не по одному комплекту на все объекты. После монтажа пороги настраивают на фоне площадки, операторов обучают до первой самостоятельной смены. Дальше контур обслуживают по регламенту объекта.
