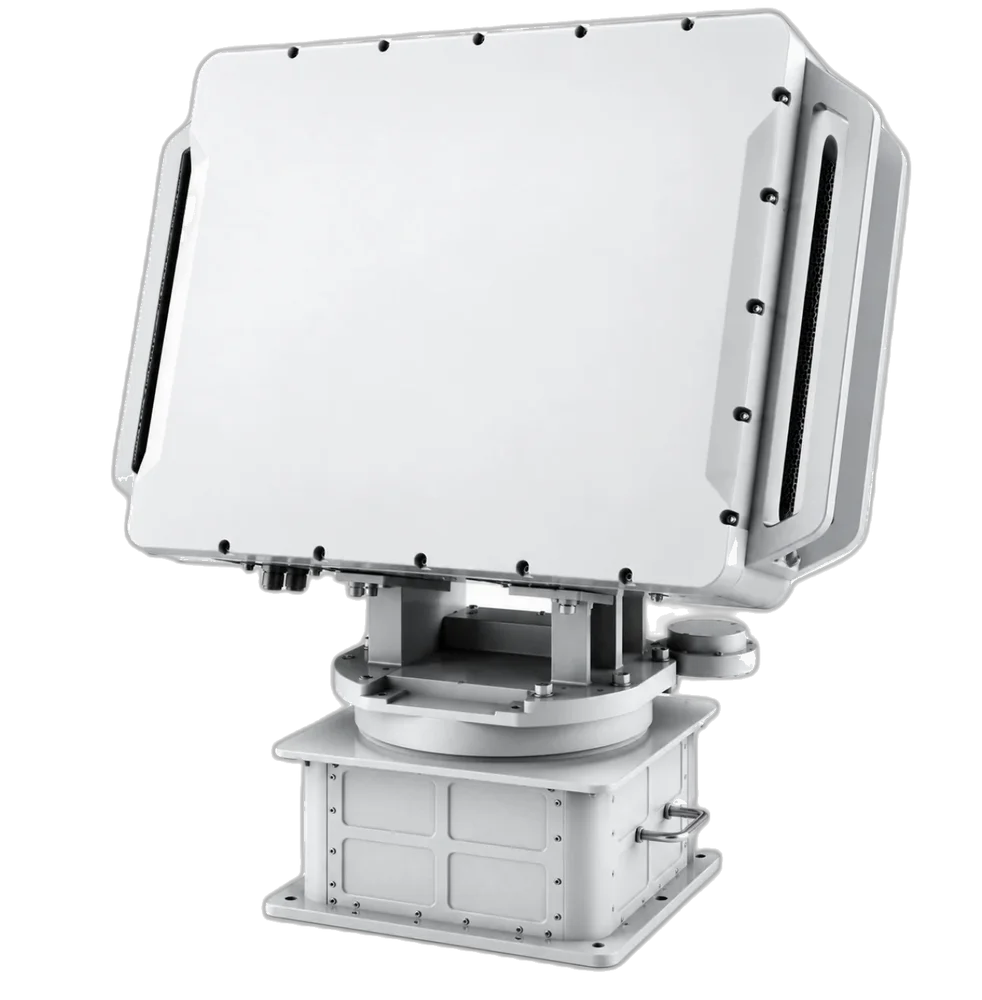

Радарный сектор обнаружения БПЛА

Радарный сектор — стационарный сенсор активного обнаружения воздушных целей малого класса в заданном секторе. В отличие от портативного RF-детектора, радар не зависит от включённого РЧ-передатчика дрона: фиксирует отражение от корпуса в зоне обзора.

Модель берут, когда нужно закрыть конкретное направление подлёта — ворота, речную границу, «окно» над складом — и держать дежурный режим без постоянного патруля с RF-прибором. Для дальнего эшелона рядом смотрят радар 10 км, для компактного ближнего рубежа — радар 3 км.

Подобрать комплектацию — заявка.
Запросить КП — укажите сектор угрозы, высоту установки и наличие контура РЭБ.

Назначение оборудования

Секторный радар создаёт контролируемую зону обнаружения на выбранном азимуте и передаёт тревогу в АРМ или на реле контура РЭБ. Это инструмент обнаружения и раннего предупреждения, а не подавления канала.

Ключевые преимущества

• Секторное покрытие периметра или подлёта
• Дежурный режим 24/7 на объекте
• Интеграция с шкафом управления РЭБ и видео
• Дополнение RF — закрывает «тихие» или автономные полёты
• Масштабирование: один пилотный сектор → сеть по периметру

Основные характеристики

*Точные 1 км / 3 км — ориентир; конкретная дальность определяется расчётом для объекта.

Сценарии применения

1. НПЗ и подстанции — критическая инфраструктура, кейс сектора на периметре НПЗ.
2. Периметр завода — триггер для стационарного РЭБ.
3. Гибрид — радар + RF handheld на мобильных постах.
4. Пилот — один сектор с последующим масштабированием (сеть радаров).

Типовые проекты также разбирают в защите периметра.

Критерии выбора

• Есть ли одно приоритетное направление угрозы или нужен круговой дальний рубеж.
• Достаточен ли ближний/средний сектор или нужен 10 км.
• Готов ли объект по мачте, питанию и кабельной трассе.
• Как будет подтверждаться цель до включения подавления.

Сравнения: сектор vs 10 км, сектор vs 3 км, RF vs сектор.

Особенности эксплуатации

Ложные тревоги снижают масками зоны, учётом рельефа и высотой мачты. Практика размещения — высота мачты и раскладка детекторов на периметре. Оператор работает по регламенту: тревога → подтверждение → команда РЭБ (интеграция).

На этапе пилота полезно держать параллельный RF-патруль: если радар даёт цель, а RF молчит, это может быть «тихий» подлёт или отражение. Такие кейсы разбирают на обучении, чтобы смена не выключала сектор «из‑за ложных» и не включала РЭБ на каждую птицу. После стабилизации масок сектор обычно становится спокойным дежурным сенсором, а не источником постоянного шума.

Состав комплекса (типовой)

Точный состав и интерфейсы фиксируют в КП после ТЗ.

Сценарии периметра и ложные тревоги

Секторный радар особенно полезен, когда угроза предсказуемо приходит с одного азимута: дорога, река, открытое поле перед забором. На таком направлении проще настроить маски и понять, какие отражатели дают ложные цели. На «рваном» периметре с множеством углов чаще планируют несколько секторов или переходят к более дальнему рубежу (радар 10 км).

Ложные тревоги снижают не отключением чувствительности «в ноль», а регламентом: тревога → быстрая проверка на АРМ → при необходимости подтверждение оптикой/патрулем → команда РЭБ. Практика раскладки — perimeter-detector-layout, высота установки — radar-mast-height-guide.

Связка с РЭБ и реакцией оператора

Радарный сектор — сенсор. Типовой контур: событие на Ethernet/реле/API → АРМ показывает зону → оператор подтверждает → включается сектор подавления или стационарного комплекса. Логика описана в detector-ew-integration. Если подавления ещё нет, сектор всё равно полезен как система раннего предупреждения охраны — но ожидания заказчика нужно зафиксировать письменно.

RF vs радарный сектор

Подробнее — RF vs сектор и радарное обнаружение.

Ограничения и рекомендации

• Не заменяет подавление и не «сбивает» дрон сам по себе.
• Требует проекта мачты, питания и зоны ответственности сектора.
• Точная дальность зависит от ЭПР цели, погоды и рельефа — цифры таблицы ориентир.
• Для патрульных задач оставляют портативные детекторы.

Пилотный сектор часто ставят на самом проблемном направлении: если за месяц дежурства картина угроз подтверждается, масштабируют сеть. Если угроза оказалась преимущественно RF-канальной на ближней зоне — усиливают патруль, а не наращивают мачты без расчёта.

Почему выбирают это решение

Сектор даёт контролируемую зону без кругового «максимума» и без обязательного дальнего 10 км рубежа. Для среднего объекта и точечного подлёта это разумный баланс цены внедрения и эффекта раннего предупреждения. Поставка через NERO позволяет сразу заложить интерфейсы под будущий РЭБ и не переделывать шкаф через полгода.

На практике сектор часто выбирают как пилотный стационар: проще согласовать одну мачту и один азимут, чем сразу сеть дальних радаров. Если за месяц–квартал дежурства подтверждается устойчивый поток событий с выбранного направления, контур масштабируют соседними точками или усиливают дальним рубежом. Если событий мало, а шум идёт от локального RF-эфира — усиливают портативный патруль, не раздувая радарный парк без расчёта.

Варианты размещения на объекте

Типовые точки: крыша административного корпуса, мачта у ворот, опора над открытым полем подлёта. Высоту и сектор согласуют с рельефом и «тенями» от зданий — иначе ближние подходы останутся слепыми. Кабельную трассу и питание закладывают сразу с запасом под ИБП и канал на АРМ. Если объект уже имеет стационарный комплекс, сектор планируют как внешний триггер, а не как изолированную «коробку на крыше».

Подбор, ПНР, обучение и гарантийное сопровождение

Цикл NERO: подбор сектора и точки установки → проектирование мачты/питания → поставка → ПНР и калибровка под рельеф → обучение дежурной смены → гарантийное сопровождение по договору. На ПНР проверяют доставку тревоги до АРМ, маски зоны и взаимодействие с группой подавления. Обучение включает разбор clutter и ложных целей. При необходимости сразу закладывают связку со стационарным комплексом.

Гарантийное сопровождение фиксирует порядок обращения при сбоях интерфейса, обновлении масок и доработке зоны ответственности. Это важно: сектор — живой элемент контура, его настраивают не один раз «навсегда», а по мере изменения застройки и эфира вокруг объекта.

Запросить КП — контакты.

Похожие модели

Материалы и кейсы

• Детекторы — hub
• Радарное обнаружение БПЛА
• FAQ детекторов

Нужен секторный рубеж под ваш периметр? — оставьте заявку.
