Радиолокационная станция (РЛС) для обнаружения БПЛА: что это и как работает

Радиолокационная станция (РЛС) — система, которая использует радиоволны для обнаружения объектов и определения доступных параметров их положения и движения. В защите объекта от беспилотников это означает: станция сама подсвечивает сектор и ловит отражение от корпуса дрона, а не ждёт, пока цель «заговорит» в эфире.

Поэтому запросы «что такое РЛС», «РЛС БПЛА» и «радиолокационное обнаружение БПЛА» здесь сходятся в одно определение датчика.

Как выбрать РЛС под объект — дальность, ЭПР, сектор или обзор 360° и размещение разобраны в практическом руководстве по выбору РЛС. Эта страница отвечает на вопрос, что такое радиолокационная станция и как она видит БПЛА.

Что такое радиолокационная станция

Радиолокационная станция — активный сенсор. Она излучает зондирующий сигнал, принимает отклик и выделяет цель на фоне местности, техники и помех. В терминологии NERO ту же сущность часто называют радаром: это не другой прибор, а короткое имя той же станции.

Для антидронового контура важно не общее определение из учебника ПВО, а роль на площадке. РЛС отвечает на вопрос «есть ли воздушная цель в зоне ответственности», а не «какой у дрона канал управления» и не «нужно ли уже включать подавление».

Если нужно не только понять, что такое РЛС, но и подобрать или купить РЛС для обнаружения БПЛА, после принципа работы переходят к параметрам конкретной модели. Имеют значение дальность по контрольной цели, обзор, число целей и условия размещения.

Как РЛС обнаруживает БПЛА

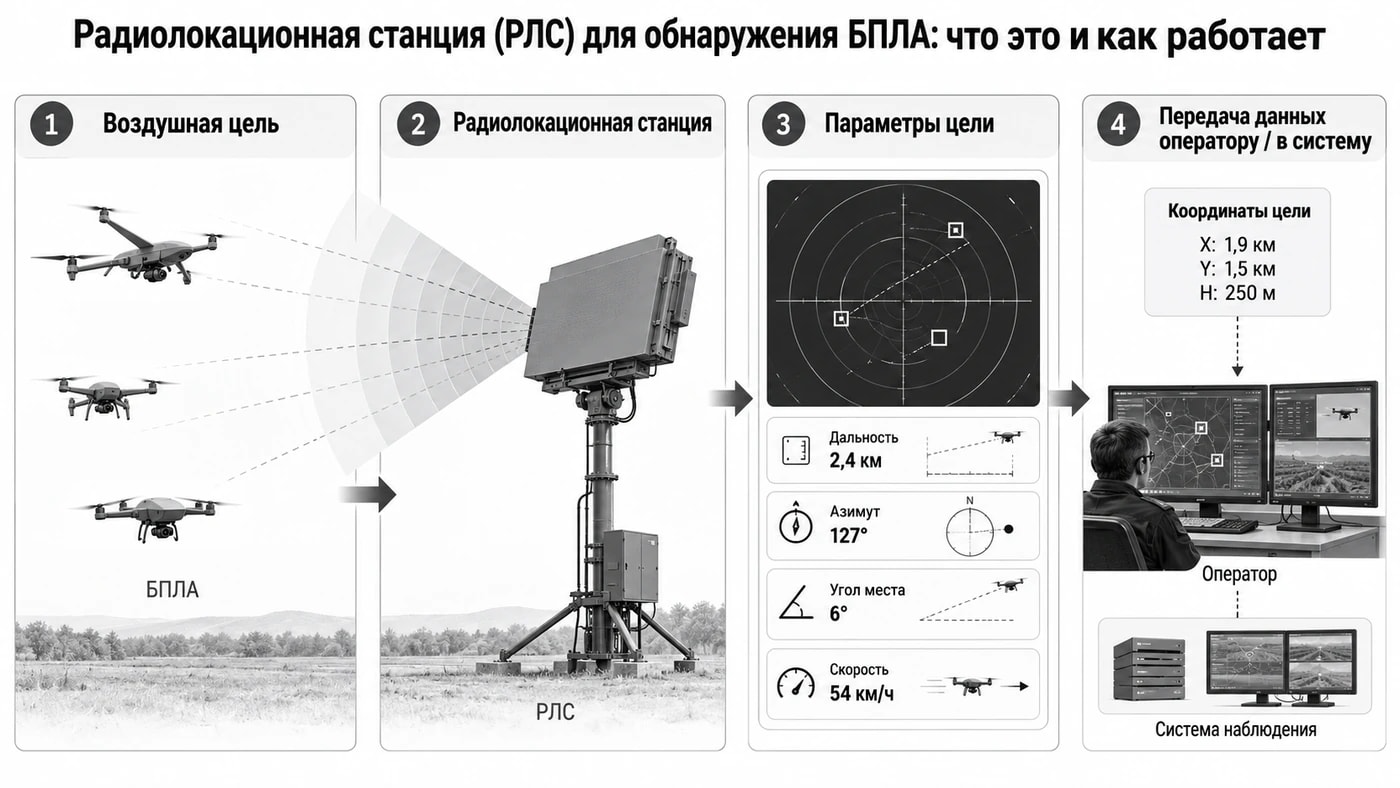

Станция излучает импульс, часть энергии отражается от корпуса и узлов дрона, приёмник фиксирует отклик. Далее алгоритм отделяет движущуюся отметку от фона и собирает трек — последовательность точек во времени. На пост уходит не вспышка помехи, а тревога с историей движения. Полная цепочка обработки — в статье как работают РЛС обнаружения беспилотников.

Помимо факта отражения станция использует доплеровский сдвиг частоты: он появляется из‑за движения цели относительно антенны. Неподвижные здания и рельеф почти не дают такого сдвига и отсеиваются как фон. Именно поэтому медленно летящий дрон может быть заметнее «сильного», но статичного блеска от металлоконструкции. Настройка порогов и ложных тревог разобрана в руководстве по ложным тревогам.

Автономный маршрут без радиоканала РЛС закрывает лучше, чем RF: станции не нужен линк. Разбор этого сценария — роль радара против автономных БПЛА.

Что может определять РЛС при обнаружении дрона

На практике от станции ждут не «картинку дрона», а измеримые данные для поста:

• факт присутствия цели в секторе;
• направление (азимут, при 3D-станциях — и угол места);
• дальность до отметки — в пределах условий наблюдения;
• характер движения: скорость, устойчивость трека, смена курса.

РЛС не читает пульт оператора, не опознаёт модель по Wi‑Fi и не глушит канал. Идентификация «это точно БПЛА, а не птица» часто требует подтверждения оптикой, регламентом или вторым датчиком. Решение о воздействии принимает человек по инструкции, а не сама станция.

Типы целей для станции — это классы радиолокационной заметности, а не каталог моделей. Малый FPV, обычный квадрокоптер и более крупный БПЛА дают разный отклик одной и той же станции. Станция измеряет положение и движение, но не называет марку аппарата.

От чего зависит дальность обнаружения БПЛА

Паспортная дальность — не обещание «любой дрон на любой дистанции». Результат задают заметность цели, геометрия установки и фон объекта. Ключевой параметр цели — ЭПР дрона: насколько сильно корпус возвращает зондирующий сигнал. Малый FPV и крупный мультикоптер дают разный отклик у одной и той же станции.

На дальность также влияют высота мачты, рельеф и застройка (мёртвые зоны), ракурс полёта, материалы корпуса, помехи и порог, которым пост отсекает ложные отметки. Сводку факторов — в статье от чего зависит дальность обнаружения БПЛА. ЭПР здесь не повторяем целиком: это свойство цели, а не «брак» датчика.

Почему РЛС может не увидеть БПЛА

Исправная станция не обязана дать отметку на любую цель. Пропуск обычно связан с условиями наблюдения, а не с тем, что «радиолокация не работает».

• Малая ЭПР. Малый корпус возвращает слабый отклик. Что это за величина — в статье ЭПР дрона.
• Низкая высота. Цель идёт в складках рельефа и за местными экранами. Ограничения при работе по низким целям разобраны в материале про низковысотное обнаружение БПЛА.
• Рельеф и застройка. Здания, насыпи и растительность закрывают сектор и оставляют мёртвые зоны.
• Помеховая обстановка. Фон от техники, металла и погодных отражений поднимает порог, за которым слабая цель теряется.
• Неправильное размещение. Низкая точка, закрытый азимут или слишком узкий сектор оставляют подход вне обзора.

Как учесть эти условия при подборе станции — в руководстве по выбору РЛС.

Чем РЛС отличается от RF-детектора дронов

RF-детектор слышит радиообмен: управление, видео, телеметрию. Радиолокационная станция видит корпус. Отсюда разница сценариев: молчащий или автономный дрон для RF «прозрачен», для РЛС — обычная цель при достаточной ЭПР. Наоборот, в узком коридоре между металлом RF-патруль иногда полезнее, чем дальняя станция с закрытым сектором.

Оба канала дополняют друг друга. Выбор «когда радар, когда RF» и типовые связки — в руководстве по радарному обнаружению.

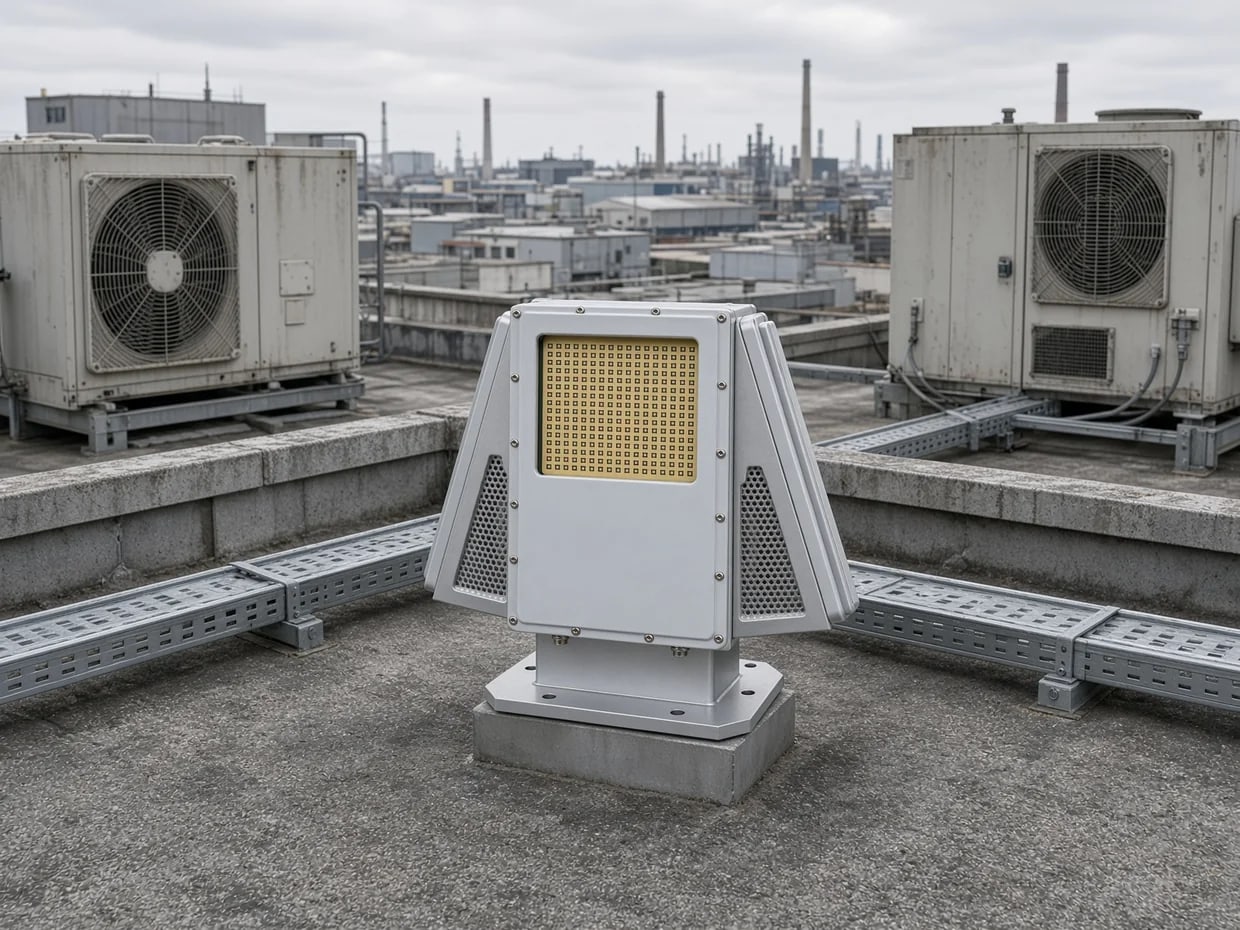

РЛС NERO для обнаружения БПЛА

В линейке NERO радиолокационные станции стоят в категории дальнобойных систем обнаружения. Там три режима рубежа: дальнее предупреждение класса «10 км», ближний контур около 3 км и секторные решения. «10 км» в поиске — класс дальнего рубежа, не паспорт КИТ 1705.

Вход в весь контур обнаружения — детекторы дронов. РЛС даёт слой раннего предупреждения в защите периметра, но не заменяет регламент поста и не глушит канал.

Заключение

Радиолокационная станция — датчик отражённого сигнала: она ищет БПЛА по корпусу, собирает трек и даёт запас времени. Это не RF-детектор и не подавитель. Понимание ЭПР и геометрии установки помогает оценивать реальную, а не рекламную дальность. Обсудить станцию под конкретную площадку можно через контакты.

Что запомнить

• ЭПР и ракурс сильнее влияют на отклик, чем маркетинговая «дальность».
• Доплеровский сдвиг превращает отражение в устойчивый трек.
• Геометрия мачты и рельеф задают мёртвые зоны.
