Радар обнаружения БПЛА КИТ 1705 — 3D Ku-диапазон

КИТ 1705 — трёхмерный импульсно-доплеровский радиолокатор Ku-диапазона для обнаружения и пространственного позиционирования низколетящих воздушных целей. Это радар обнаружения БПЛА / радар обнаружения дронов как сенсорный уровень системы защиты объекта: дальность, азимут и высота цели, а не только факт «что-то летит».

Подтверждённая дальность: ≥8 км при RCS = 0,01 м² (типовая отсылка к DJI Phantom 4). Запрос «радар БПЛА 10 км» закрываем честно: 10 км — поисковый интент класса дальнего рубежа, не паспортная замена цифры ≥8 км.

Позиция каталога дальнобойных детекторов и раздела детекторы дронов.

Что такое радар КИТ 1705

КИТ 1705 — радиолокационный комплекс обнаружения БПЛА в формате стационарного 3D-радара. Задача изделия:

1. обнаружить низколетящую воздушную цель;
2. оценить её положение в пространстве (дальность, азимут, высота);
3. передавать радиолокационную информацию в контур наблюдения / комплекса;
4. при наличии функции «свой–чужой» — помогать отделять разрешённые объекты от посторонних.

Это не подавитель и не оптика. Радар — сенсорный уровень: даёт раннее радиолокационное обнаружение, после которого оператор или комплекс принимает решение. Логика связки с воздействием — в материале интеграция детекторов с РЭБ.

Как работает КИТ 1705

Импульсно-доплеровский принцип: излучается зондирующий сигнал, принимается отражение от цели, по задержке и доплеровскому сдвигу оцениваются дальность и движение. Трёхмерность добавляет измерение по высоте, а не только «плоскостной» трек.

Конфигурация обзора:

• по азимуту — механическое сканирование 0–360°;
• по высоте — цифровое формирование луча (DBF), обзор ≥60°.

В режиме поиска заявленное обновление данных — 2 с. Минимальная скорость обнаружения — 1 м/с. Слепая зона по дальности — ≤150 м.

Для заказчика это означает практический цикл: радар непрерывно сканирует пространство → отмечает движущиеся воздушные цели выше порога скорости → выдаёт координатную оценку → контур объекта решает, нужно ли EO-подтверждение или реакция. Без радара тот же цикл часто начинается слишком поздно.

Практика размещения и высоты установки влияет на «дыры» рельефа — см. высота мачты радара и размещение детекторов на периметре.

3D-обнаружение низколетящих целей

3D-обнаружение означает, что система формирует не только факт цели, но и пространственные координаты: где по дальности, в каком азимуте и на какой угловой высоте находится объект.

Зачем одновременно дальность, азимут и высота:

• дальность задаёт рубеж реакции;
• азимут указывает сектор для оператора / EO / РЭБ;
• высота отделяет низколетящие угрозы от «пустых» направлений и помогает наведению подтверждения.

Обнаружение — цель появилась в зоне ответственности радара. Позиционирование — цель получила координатную оценку, с которой можно работать дальше (карта, EO, регламент).

Именно поэтому КИТ 1705 позиционируется как 3D радар обнаружения БПЛА, а не как «датчик движения воздуха».

Ku-диапазон и импульсно-доплеровская технология

Рабочий диапазон — Ku. Импульсно-доплеровская схема типична для задач обнаружения движущихся воздушных целей: важны и дальность, и признак движения (в т.ч. при минимальной скорости 1 м/с).

Радар работает по отражению от корпуса — в отличие от RF-детектора, которому нужен активный радиоканал дрона. Сравнение подходов — в руководстве по радарному обнаружению и категории дальнобойных детекторов.

Дальность обнаружения БПЛА

Подтверждённая формулировка:

Дальность обнаружения ≥ 8 км при RCS = 0,01 м².

В исходном документе как типовая цель указан DJI Phantom 4 (в связке с этим условием RCS).

Дальность обнаружения зависит от:

• радиолокационной заметности (RCS) цели;
• условий наблюдения;
• положения и высоты цели;
• радиолокационной обстановки на объекте.

Не обещаем «гарантированно любой дрон на 10 км».

Радар обнаружения БПЛА 10 км: что означает заявленная дальность

Пользователи ищут «радар обнаружения БПЛА 10 км», «радар БПЛА 10 км», «купить радар БПЛА» — это класс дальнего рубежа в каталоге NERO (URL карточки исторически uav-detection-radar-10km).

Технически корректно для КИТ 1705:

• паспорт: ≥8 км при RCS 0,01 м²;
• не писать, что паспортная дальность = 10 км.

Почему в поиске «10 км»: рынок и каталоги часто группируют дальние радары в класс ~10 км. Для доверия к странице важнее честная привязка к RCS, чем подгонка под ключ. Сравнение с ближним рубежом — радар 10 км vs 3 км и модель радар 3 км.

Если в ТЗ написано «нужен радар на 10 км», корректный ответ инженера по КИТ 1705 звучит так: берём подтверждённую характеристику ≥8 км при RCS 0,01 м², считаем объект и рельеф, и только после этого говорим, закрывает ли рубеж задачу. Это сильнее SEO-фразы «10 км» без условия.

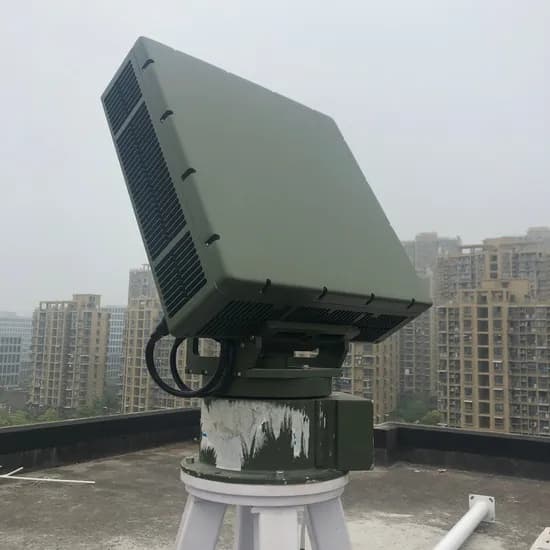

Механическое сканирование по азимуту и DBF по высоте

Круговой обзор по азимуту 0–360° нужен объектам, где угроза может прийти с любого направления периметра. Механическое сканирование обеспечивает полный оборот по горизонту.

DBF по высоте формирует лучи цифровым способом и закрывает угол ≥60° — это критично для низколетящих целей и целей с изменением высоты. Без высотного канала остаётся «плоский» обзор, недостаточный для полноценного 3D-позиционирования.

Одновременное обнаружение до 500 целей

Заявлено: ≥500 одновременно обнаруживаемых объектов. Для загруженного воздушного пространства и групповых сценариев важна ёмкость сцены: радар не «теряет» обзор из‑за одной цели.

Формулировку читайте точно: это одновременное обнаружение, а не обещание идеального сопровождения всех 500 треков в любой помехе. Режим поиска обновляет данные с периодом 2 с.

Для службы охраны это практический аргумент против «лёгкого» сенсора с малой ёмкостью: при нескольких одновременных отметках оператору нужна система, которая продолжает видеть картину целиком, а не только первую цель в списке.

Точность определения координат

Заявленные точности:

Для оператора это означает пригодность координат для наведения подтверждения (EO) и сектора реакции. Ошибки растут при сложных отражениях и рельефе — поэтому размещение проектируют, а не «ставят наугад».

Собственный протокол и идентификация «свой–чужой»

В материалах по КИТ 1705 указаны собственный протокол обмена данными и возможность работы с идентификацией «свой–чужой».

Коммерческий смысл:

• Собственный протокол — радар отдаёт радиолокационную информацию в формате, рассчитанном на интеграцию в комплекс (название протокола и транспортный стек в исходнике не детализированы — не публикуем выдуманные интерфейсы).
• «Свой–чужой» — помогает отличать разрешённые воздушные объекты от посторонних в зоне контроля, снижая риск ложной реакции комплекса. Как этот статус читает человек на посту — в материале про оператора РЛС и РЭБ.
• В комплексной системе защиты объекты данные радара становятся входом для АРМ, EO-подтверждения и регламента реакции — радар остаётся сенсором, решение остаётся за контуром объекта.

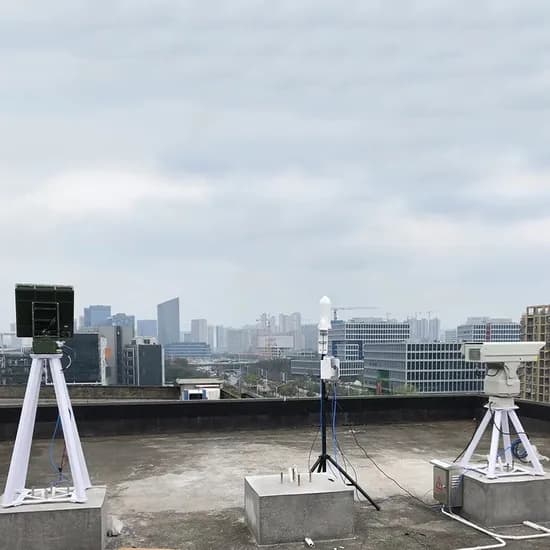

Интеграция с EO-системами

Типовая архитектура (логическая):

1. Радар обнаруживает цель.
2. Определяет координаты (дальность / азимут / высота).
3. Передаёт радиолокационную информацию по собственному протоколу в контур комплекса.
4. Электронно-оптическая система выполняет визуальное подтверждение.
5. Оператор / комплекс принимает дальнейшее решение.

Исходные материалы допускают сопряжение с EO. Конкретные модели камер/тепловизоров в документации КИТ 1705 не перечислены — не назначаем штатную комплектацию. Примеры оптико-тепловизионного канала в каталоге — PTZ 324×256 и PTZ 384×288. Роль оптики: оптические системы обнаружения БПЛА. Ночное подтверждение: тепловизионные системы.

Применение радара для защиты объектов от БПЛА

Радар для защиты объекта от БПЛА закрывает слой раннего обнаружения. Без него контур часто узнаёт об угрозе слишком поздно. С радаром появляется запас по времени: обнаружение → позиционирование → подтверждение → решение.

КИТ 1705 не заменяет подавители и не заменяет патрульный RF. Он усиливает сенсорный эшелон вместе с другими средствами из каталога детекторов.

Возражение «зачем дорогой радар, если есть камеры» снимается просто: EO хорошо подтверждает, но плохо даёт дальний круговой рубеж в любую погоду и без подсветки сцены. Радар и EO — разные слои одной системы, а не конкуренты.

Где применяется КИТ 1705

Защита промышленного объекта

Дальний рубеж над площадкой и подходами, где нужны круговой азимут и контроль низколетящих целей.

Защита критической инфраструктуры

Объекты с повышенными требованиями к контролю воздуха — см. решение критическая инфраструктура.

Контроль территории

Зоны, где важны одновременное наблюдение многих отметок (≥500) и регулярное обновление (2 с в поиске).

Аэропортовая / аэродромная инфраструктура

Контроль низколетящих целей в интересах безопасности воздушного пространства объекта (без заявления отраслевых сертификатов — их в исходных данных нет).

Охраняемые периметры

Связка с защитой периметра и при необходимости с ближним рубежом (секторный радар, радар 3 км).

Объекты с повышенными требованиями к контролю воздушного пространства

Где нужны 3D-координаты и функция «свой–чужой» на уровне возможностей системы.

Интеграция с оптико-электронными системами

Радар наводит внимание, EO подтверждает. Без выдуманных брендов камер.

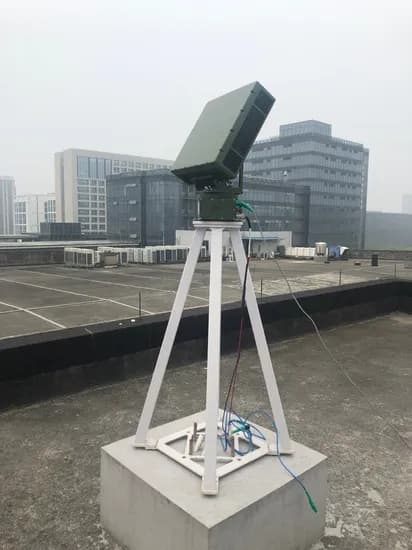

Установка и требования к размещению

Заявленные габариты 775 × 450 × 760 мм, масса ≤86 кг, потребление ≤1500 Вт, климат −40…+60 °C, хранение −50…+65 °C, защита IP65.

Инженерно важно:

• высота и точка установки влияют на закрытия рельефом (мачта);
• слепая зона ≤150 м — ближний участок не считайте «закрытым радаром»;
• полный азимут 0–360° требует свободного сектора вращения/обзора по проекту;
• питание и несущая конструкция — по проекту объекта (конкретная схема электропитания сверх ≤1500 Вт в источнике не расписана).

Типовые ошибки монтажа: поставить радар слишком низко за зданиями; игнорировать ближнюю слепую зону; ждать, что один КИТ 1705 заменит и EO, и РЭБ. Правильная постановка задачи — дальний 3D-рубеж в составе системы, а не «одна коробка вместо всего контура».

Технические характеристики КИТ 1705

Разбор характеристик человеческим языком

• ≥8 км при RCS 0,01 м² — дальность привязана к заметности цели, а не к абстрактным «10 км всегда».
• 1 м/с — радар рассчитан ловить и медленные низколетящие объекты, а не только скоростные.
• ≤150 м слепая зона — ближний радиус требует других сенсоров/регламента.
• 0–360° — полный круговой контроль по азимуту.
• ≥60° по высоте — запас по углу места для низколетящих и маневрирующих целей.
• ≤6 м / ≤0,3° RMS — точность, достаточная для наведения подтверждения и сектора реакции.
• ≥500 целей — запас по плотности воздушной обстановки.
• 2 с — темп обновления в поиске.
• IP65 и −40…+60 °C — всепогодная уличная эксплуатация в заявленных пределах.
• ≤86 кг / 775×450×760 — стационарная установка с расчётом опоры.

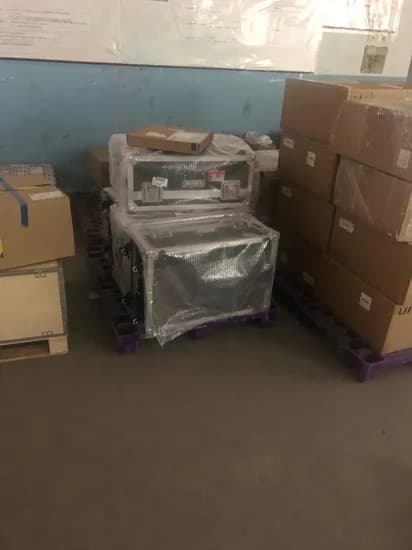

Комплектация и распаковка КИТ 1705

Подтверждённый состав поставки:

1. низко-высокочастотный радиолокатор;
2. ноутбук;
3. установленное ПО.

Кабели, крепления, блоки питания, запасные части и кейсы сверх этого списка в источнике не указаны — не добавляем их в «официальную комплектацию».

При получении логично проверить: соответствие модели КИТ 1705, внешний вид радиолокатора, наличие ноутбука и ПО, комплектность по накладной/КП, сохранность упаковки. Это практика приёмки, а не замена инструкции производителя.

Цена радара КИТ 1705

Стоимость: 29 000 000 ₽.

Цена на карточке не прячется. Для закупки юрлицом это ориентир стоимости изделия в каталоге NERO. Итоговая стоимость проекта может зависеть от конфигурации поставки и объёма интеграции на объекте (размещение, сопряжение с EO/комплексом, пусконаладка по КП) — состав и срок фиксируйте в коммерческом предложении, а не в устных «примерно тех же цифрах».

Как заказать и получить коммерческое предложение

Чтобы купить радар БПЛА КИТ 1705 или получить условия поставки:

• запросить коммерческое предложение;
• получить консультацию инженера по размещению и рубежам;
• уточнить срок поставки;
• согласовать интеграцию в контур детекции / защиты объекта.

Оставьте заявку на контактах. Смежные позиции: дальнобойные детекторы, FAQ по детекторам.
