Система обнаружения БПЛА для объекта: как подобрать состав и рубежи

Система обнаружения БПЛА для объекта собирается не из одной цифры «дальность». Сначала смотрят геометрию площадки, какие аппараты реально ждут, сколько времени нужно посту на решение и куда физически можно поставить оборудование.

Ниже — порядок проектных решений: рубежи, состав сенсоров и число постов. Как станция видит цель, как каналы подтверждают друг друга и как заказывают полный контур с противодействием — в отдельных материалах.

С чего начинается выбор системы обнаружения БПЛА

До каталога фиксируют условия площадки, а не модель прибора.

• Размер территории и длина периметра.
• Конфигурация ограждения: прямые стороны, выступы, внутренние дворы.
• Высота зданий и мачт относительно зоны полёта.
• Критические зоны: резервуары, открытое оборудование, люди, склады.
• Рельеф и то, что уже закрывает обзор.
• Направления, с которых подход вообще возможен.
• Нужен ли режим 24/7 или дежурство по событию.
• Какое время реакции считает допустимым служба безопасности.

Пока этих пунктов нет, сравнение «комплекс обнаружения БПЛА А или Б» не о чем спорить: неизвестно, какую сторону объекта закрывать первой.

Какие БПЛА должна обнаруживать система

Состав сенсоров зависит от того, какой признак у цели есть, а не от названия класса.

Конкретные модели и их паспортные дальности здесь не разбираются. Для схемы достаточно честно записать, какие из этих классов площадка обязана видеть, а какие — только желательно.

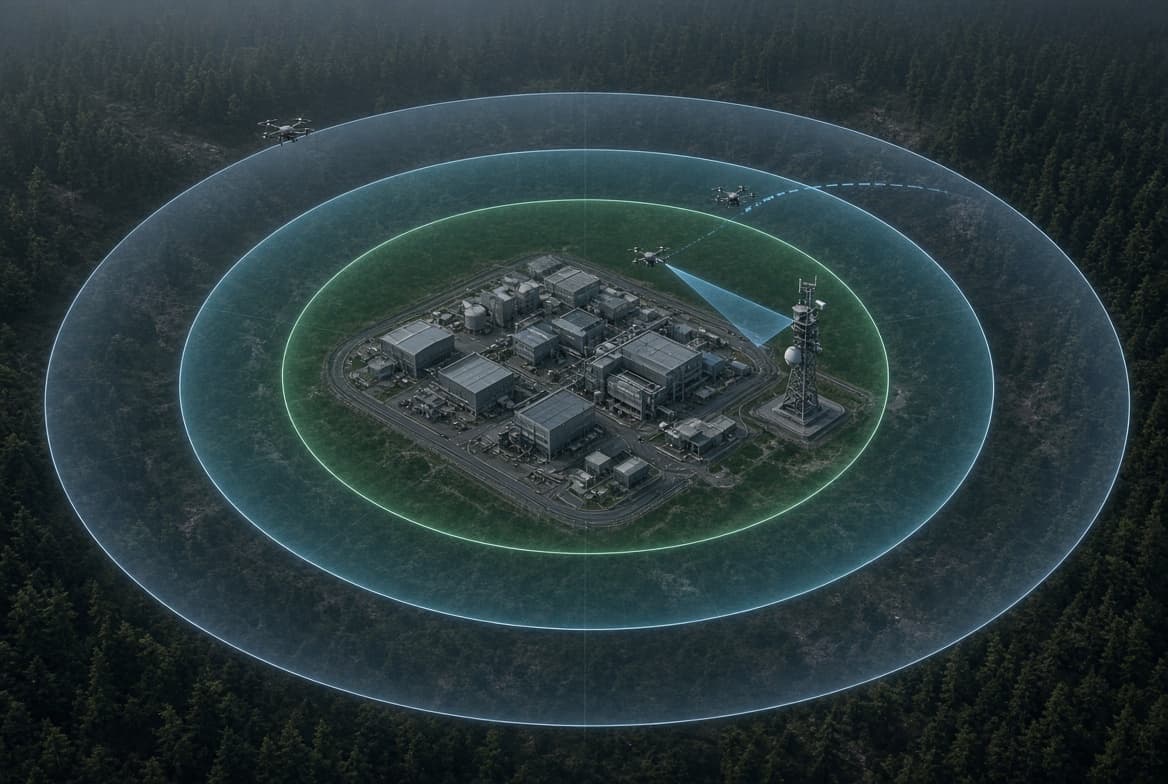

Как определить требуемый рубеж обнаружения

Максимальная дальность в карточке оборудования не равна рубежу на объекте. Рубеж — это расстояние, на котором контур ещё успевает отработать цепочку до критической зоны.

В цепочку входят обнаружение, подтверждение, классификация, решение оператора и, если оно предусмотрено, применение средств противодействия. Каждый шаг занимает время. Если сумма больше, чем подлёт от первой возможной отметки до границы, «дальний» паспорт не спасает.

Дальний и ближний рубежи часто разные. Дальний даёт запас на решение. Ближний закрывает то, что дальний пост не видит из-за корпусов, низкой высоты или сектора. Оба не обязаны стоять на одной мачте и не обязаны быть одним и тем же типом сенсора.

Класс станции после того, как рубеж уже назван, выбирают отдельно: как выбрать РЛС для обнаружения БПЛА.

Когда достаточно RF-обнаружения

Радиочастотное обнаружение БПЛА уместно, когда ожидаемые аппараты держат активный канал управления или видеолинк. Приёмник может дать раннее предупреждение раньше, чем цель станет удобной для оптики.

Ограничение прямое: автономный борт и борт без излучения в контролируемых полосах для RF не существуют. На площадке, где такой сценарий обязателен, одного радиочастотного поста мало.

Сравнение ролей, без подбора модели, — RF-детектор и радарный сектор. Критерии прибора — как выбрать RF-детектор. В каталоге — портативный RF-детектор.

Когда нужна РЛС

РЛС нужна, когда надо видеть физическую цель: сопровождать отметку, получать направление и координаты и не зависеть от того, включён ли радиоканал. Это как раз случай автономного борта и случай, когда RF молчит, а пост всё равно должен иметь первичную отметку.

Радиолокационное обнаружение БПЛА не заменяет подтверждение глазами и не назначает само по себе средство противодействия. Как станция устроена — в материале что такое РЛС обнаружения БПЛА. Линейка без привязки к одной модели — дальнобойные детекторы, секторная точка — радарный сектор.

Когда нужен EO/IR

Оптическое обнаружение БПЛА и тепловизионный канал на объекте чаще стоят не как первый сенсор, а как подтверждение. Оператор видит, что отметка похожа на аппарат, а не на птицу или технику, и может сопровождать цель до решения.

Ночью и в сумерках видимый канал слабеет. Тепловизионный канал нужен, если подтверждение требуется круглосуточно. Это не обещание автоматического распознавания типа аппарата: такая функция есть только если она прямо указана в карточке конкретного изделия и заложена в схему объекта.

Роль оптики — оптические системы обнаружения БПЛА. Роль ИК — тепловизионные системы обнаружения дронов. Каталог постов наблюдения — тепловизионные PTZ. Уже стоящие камеры видеонаблюдения можно использовать для подтверждения, если их сектор и ночной режим совпадают с зоной тревоги. В большинстве объектовых схем существующие камеры используются как канал подтверждения, а не как единственный дальний рубеж обнаружения.

360° или секторная система

Круговой обзор нужен, когда подход возможен с нескольких сторон и ни одну нельзя оставить без первичной отметки. Сектор достаточен, когда опасное направление одно: открытое поле, промзона с одной стороны, узкий коридор между корпусами.

Геометрия часто важнее «самой круговой» станции в центре. Длинный цех, эстакада или группа резервуаров режут обзор. Несколько постов, каждый из которых смотрит в свой сектор, закрывают площадку честнее, чем один прибор, которому мешают крыши.

Какой класс станции брать под уже выбранную геометрию — снова чеклист выбора РЛС, а не эта схема.

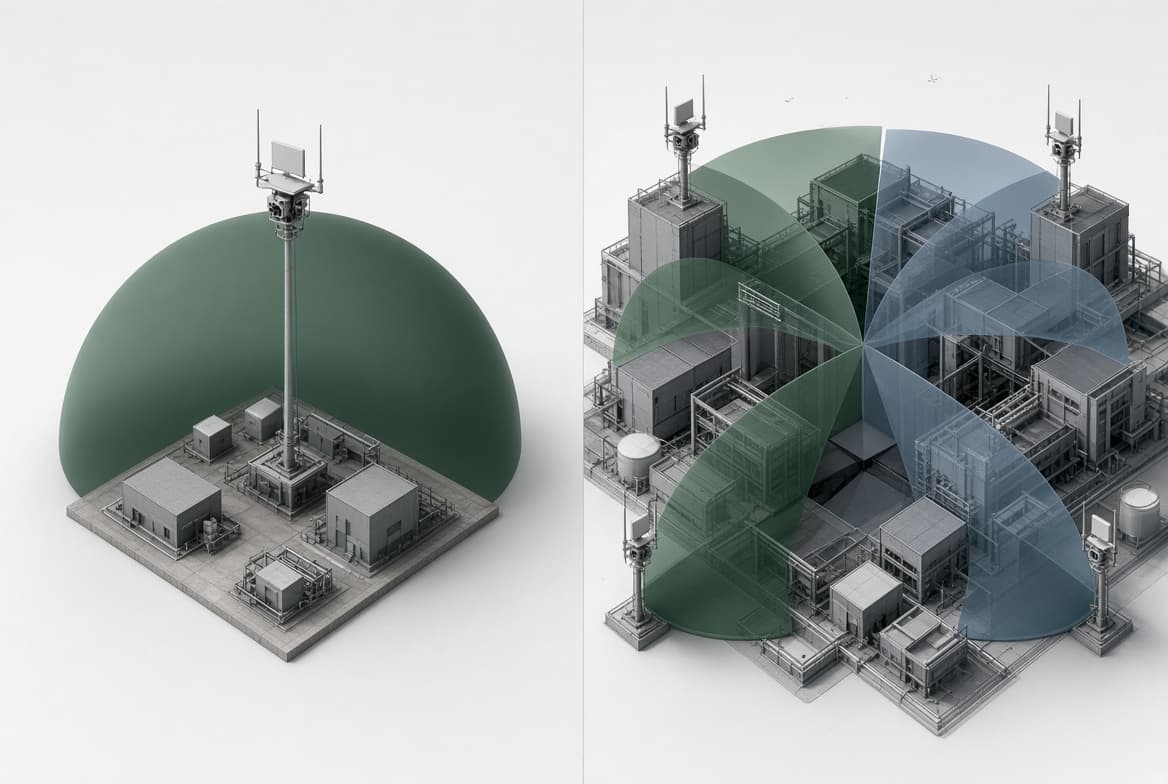

Одна точка или несколько постов обнаружения

Одна точка уместна на компактном объекте с коротким периметром и без высоких экранов между постом и подходом.

На распределённой промышленной площадке одна точка почти всегда оставляет тень. Отдельные посты ставят у критических зон, а не «равномерно по карте». Сложная застройка — повод добавить пост там, где корпус закрывает основной сектор, а не усиливать тот же сектор вторым таким же прибором рядом.

Резервирование — это второй пост, который продолжает давать отметку, если первый снят с дежурства, закрыт обслуживанием, испытывает локальные помехи или временно недоступен. Это не обязательный дубль каждого сенсора на каждом объекте.

Как учитывать здания, рельеф и мёртвые зоны

Мёртвая зона — направление, где сенсор физически не видит цель, хотя по паспорту «дальность достаточная».

Её дают экранирование корпусами, полёт ниже линии крыш, металлоконструкции, плотная застройка и складки рельефа. Низкая высота у забора и проход между цехами для поста на дальней мачте часто пустые.

Точку размещения выбирают так, чтобы сектор смотрел поверх препятствия или в обход него. Если такой точки нет, рубеж переносят ближе или делят на два поста. Схему на плане без выезда на эти места лучше считать черновиком.

Как работать с ложными тревогами

Птицы, транспорт, краны и обычная промышленная активность дают отметки, похожие на цель. Фон площадки это не «поломка обнаружения», а условие, под которое настраивают пороги и регламент.

Снижает цену ошибки перекрёстное подтверждение: радиочастотный признак, оптика или второй пост. Какой канал в каком случае первичен, фиксируют до пусконаладки.

Подробный разбор причин и снижения — ложные тревоги RF и радара. Здесь достаточно заложить подтверждение в архитектуру, а не надеяться, что один сенсор будет молчать на фоне завода.

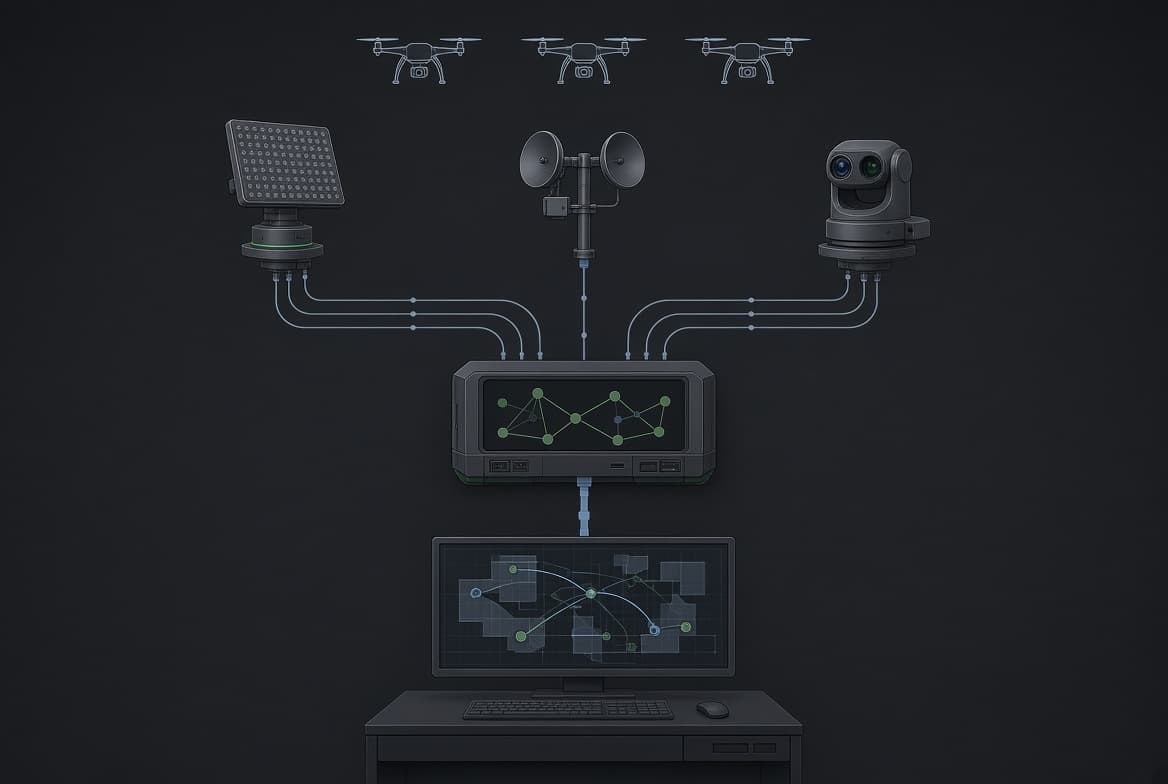

Как объединяются РЛС, RF и EO/IR

Рабочая цепочка короткая. Кто-то из сенсоров ставит первичную отметку. Второй признак её подтверждает или честно отсутствует. Оператор видит это на одном посту, а не в трёх несвязанных журналах. Сопровождение нужно, чтобы решение принимали по той же цели, а не по новой отметке через минуту.

Как каналы сшивают признаки до классификации — мультисенсорное обнаружение БПЛА. Как в ту же логику входит решение о противодействии — совместная работа РЛС, RF и РЭБ. Повторять эти схемы здесь незачем: на объекте сначала назначают роли, потом уже читают, как каналы спорят друг с другом.

Три типовые архитектуры

Это обезличенная логика, не проект и не чертёж. Координат, заказчиков и измеренных результатов здесь нет.

Компактный объект

Короткий периметр, один-два подхода, немного высоких экранов. Часто хватает RF на активный канал и оптики или тепловизора для подтверждения. РЛС добавляют, если в списке угроз есть борт без излучения или пост не успевает без более ранней отметки. Один пост может закрыть площадку, если с него реально виден подход.

Средний промышленный объект

Несколько сторон, корпуса, режим 24/7. Обычно разделяют ранний признак и подтверждение: RF и/или РЛС на подступах, EO/IR на критической зоне, один пост оператора. Сектор ставят на открытую сторону, а не размазывают один обзор на весь забор. Ближний пост закрывает двор и проезды, которые дальний не видит.

Крупный распределённый объект

Несколько критических зон и заведомо разные подходы. Контур — несколько постов, а не «самая дальняя станция в центре». У каждой зоны свой сектор и своё подтверждение. Резерв закладывают там, где простой одного поста оставляет зону без первичной отметки. Единый пост оператора собирает тревоги, иначе смена смотрит в разные экраны и теряет время, ради которого рубеж и считали.

Полный контур с противодействием, обследованием и вводом — на странице защиты объектов от БПЛА. Каталог средств обнаружения — детекторы дронов.

Какие данные нужны инженеру для предварительной схемы

Без этого списка схема остаётся предположением.

• План территории.
• Размеры и длина периметра.
• Высоты зданий и существующих мачт.
• Критические зоны.
• Что уже стоит из видеонаблюдения.
• Куда можно поставить пост: крыша, мачта, вышка, край площадки.
• Электропитание и связь до поста оператора.
• Режим работы: круглосуточно или по событию.
• Требование к дальности как к запасу времени, а не как к цифре из буклета.
• Нужно ли видеть автономные БПЛА.
• Радиочастотная обстановка объекта и ограничения по электромагнитной совместимости.
• С чем контур должен стыковаться: охрана, существующие камеры, журнал событий.

Типичные ошибки при выборе системы обнаружения

Отдельный разбор anti-pattern — в статье ошибки при выборе системы обнаружения БПЛА. На этапе схемы объекта чаще всего ломают вот это.

• Выбор только по максимальной дальности.
• Один сенсор в геометрическом центре, хотя корпуса его закрывают.
• Игнор автономных БПЛА и расчёт только на RF.
• Нет визуального подтверждения, и каждая отметка сразу считается целью.
• Нет единого поста оператора: каналы живут в разных кабинетах.
• Мёртвые зоны не нанесены на план.
• Нет резерва там, где простой поста оставляет зону слепой.
• Оборудование выбрано до обследования площадки.

Что получает заказчик после обследования

После выезда и плана, а не вместо них, появляется предварительная архитектура: состав оборудования по ролям, точки размещения, зоны, которые посты реально закрывают, требования к питанию, связи и интеграции, ориентировочная спецификация. Это ещё не гарантия, что любая цель любого типа будет обнаружена. Гарантию «видим всё» площадка с застройкой и разным классом бортов не даёт. Уточнить исходные данные можно через контакты.
