Мобильные РЛС обнаружения БПЛА

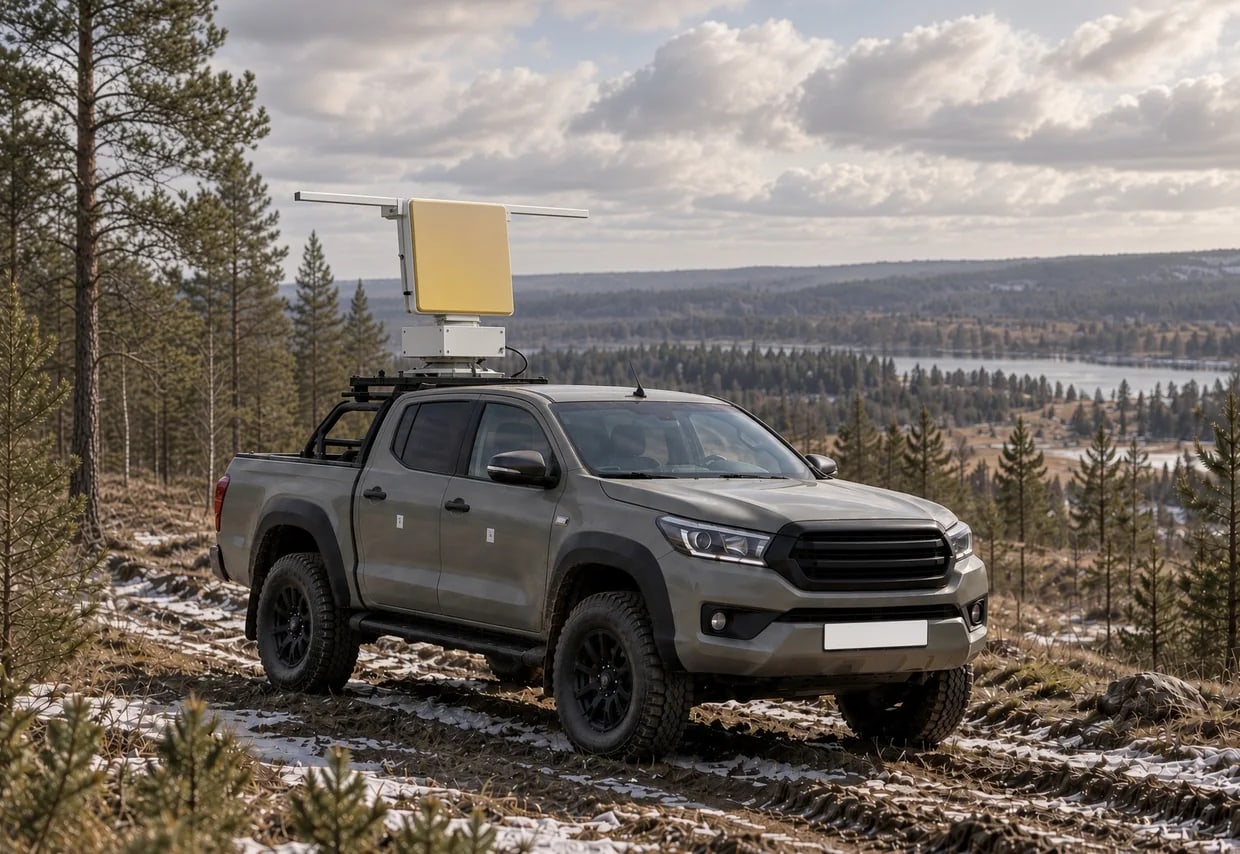

Когда охрану нужно поставить не на постоянном объекте, а на выезде — на буровой, в конвое или на разовом мероприятии — капитальная вышка часто не успевает за задачей. Для такой работы рассматривают мобильные РЛС обнаружения БПЛА.

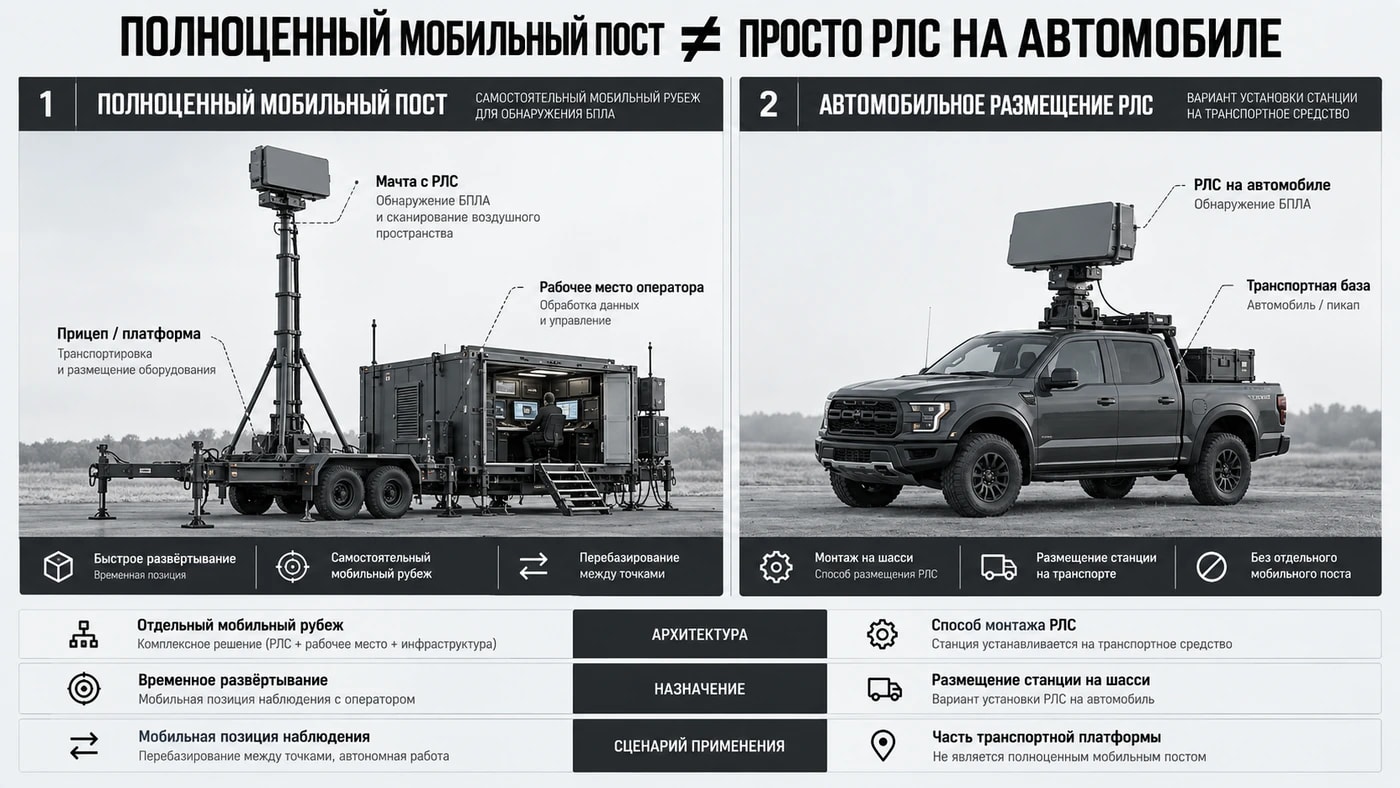

Мобильная РЛС — это не просто станция, которую можно поставить на автомобиль. Полноценный мобильный радиолокационный пост и автомобильное размещение РЛС — разные архитектуры. Пост собирает антенну, мачту, питание и рабочее место в одну перевозимую систему. Размещение на автомобиле — способ перевезти и поставить конкретную станцию на транспортную платформу.

Что это

Мобильная РЛС для обнаружения дронов — радиолокационная станция, рассчитанная на перебазирование без капитального монтажа. Принцип тот же, что у стационарной: антенна облучает пространство и принимает отражение от цели. Отличается платформа — прицеп, автомобильное шасси, тренога или переносная рама, — а также питание и защита электроники при перевозке. Высота размещения мобильной РЛС определяется конструкцией платформы, мачты и условиями площадки. Поэтому при выборе позиции особенно важны рельеф, застройка и радиогоризонт. Что станция измеряет как датчик — в статье что такое РЛС обнаружения БПЛА. Постоянный рубеж — в материале про стационарные РЛС.

Где применяется

Такие станции ставят там, где объект защиты существует ограниченное время или меняет положение: временный лагерь без капитальной инфраструктуры, охрана колонны на стоянках, массовое мероприятие с последующим снятием поста, полигон и выездной штаб. Отдельный случай — временное усиление уже защищённого объекта, пока основная станция на ремонте или угроза выше обычной. Событийный контур — в решении охрана мероприятий. Как выбрать рубеж под площадку — в руководстве по радиолокационному обнаружению.

Как работает

Принцип обнаружения тот же, что у стационарных станций: активное сканирование и выделение малой воздушной цели на фоне местности. Перед работой позицию готовят — выравнивают антенный узел, привязывают азимут и калибруют пороги под местный фон. Время развёртывания зависит от конструкции станции, типа мачты, питания, состава комплекса и подготовки площадки.

Цикл развёртывания и демонтажа

Цикл состоит из трёх шагов. Их длительность задают конкретная станция и площадка, а не класс «мобильная РЛС» целиком. Позиционирование — точка с открытым сектором в сторону вероятного подлёта и без ближних экранов; если место не смотрели заранее, поиск точки затягивает постановку. Юстировка — выравнивание, привязка по азимуту, прогрев и первичная калибровка порогов: асфальт, техника рядом и линии электропередачи дают разный фон. Ввод в строй — проверка сектора и передача координат на пульт. Демонтаж повторяет те же действия в обратном порядке: иначе антенный узел легко повредить при погрузке.

Сценарии применения мобильных РЛС

Классы станций по задаче рубежа — в статье виды РЛС для обнаружения дронов.

Автономность и логистика питания

Автономность зависит от конкретной платформы, энергопотребления, источника питания и режима работы. Для выездной задачи питание нужно рассчитывать отдельно под продолжительность дежурства. Генератор убирает предел аккумулятора выбранной установки, но добавляет топливо и шум — это свойство конкретного комплекта, а не норма для любой мобильной РЛС.

Компромисс мобильности

Перебазирование без фундамента — свойство платформы, а не обещание той же дальности, что у капитальной мачты на той же площадке. Радиогоризонт задаёт фактическая высота антенны: конструкция мачты, рельеф и застройка. Питание считают под длительность дежурства, а не «в среднем» для всех мобильных станций.

Мобильная РЛС и автомобильная установка — не одно и то же

В каталоге это разные сущности.

Полноценный мобильный радиолокационный пост — КИТ-1705 Прицеп. Паспорт: Ku, дальность не менее 8 км для цели с ЭПР не более 0,01 м², обзор 360°, не менее 500 сопровождаемых целей, обновление 2 с. Исполнение — специализированный прицеп, выдвижная подъёмная платформа и встроенное рабочее место оператора. Интеграция — РЛС / RF / EO/IR. Высоту мачты и автономность питания карточка прицепа не задаёт.

Стационарный КИТ 1705 — отдельный товар: 3D Ku, не менее 8 км при RCS 0,01 м², азимут 0–360°, без прицепа и без рабочего места на шасси.

Автомобильная установка — строка «варианты установки» у станций, которые сами по себе не являются мобильным постом. Её указывают YFR-02A, YFR-02B, YFR-02C, YFR-03B, YFR-03D-X, YFR-03D-Ku, YFR-03E, YFR-03M, YFR-04B, YFR-04D и обе фазированные Ka. Станцию можно поставить на автомобиль. Это не выдвижная платформа, не место оператора и не связка RF + EO/IR прицепа. Паспорт дальности и обзора остаётся паспортом той карточки, а не паспортом КИТ-1705.
