Что такое ЭПР дрона и как она влияет на дальность обнаружения РЛС

Когда сравнивают РЛС обнаружения БПЛА по строке «дальность 8 км» или «10 км», часто забывают про саму цель. Радар видит не «дрон вообще», а отражённый сигнал. Насколько сильно корпус возвращает зондирующий импульс, описывает ЭПР — эффективная площадь рассеяния.

Два беспилотника похожего размера могут обнаруживаться по-разному. Пластиковый мультиротор и аппарат с металлическими узлами дают разный отклик у одной и той же станции. Поэтому паспортную дальность нельзя автоматически считать одинаковой для любых целей: цифра в спецификации относится к определённой радиолокационной заметности и условиям наблюдения.

Что такое ЭПР простыми словами

ЭПР — эффективная площадь рассеяния. Её измеряют в квадратных метрах (м²). Это не площадь дрона «в натуре» и не размах лучей: величина показывает, насколько цель заметна для радиолокатора.

Простыми словами: ЭПР характеризует радиолокационную заметность. Чем сильнее цель возвращает сигнал в сторону приёмника, тем проще станции выделить отметку на фоне шума. Слабый отклик не значит, что дрон «маленький глазом» — он может быть компактным, но с металлическими моторами, или наоборот крупным, но слабо отражающим в данном ракурсе.

ЭПР — свойство цели в конкретных условиях наблюдения, а не оценка качества самой РЛС.

От чего зависит ЭПР беспилотника

Размер — только один из факторов. На ЭПР БПЛА влияют:

• размеры корпуса и характерных элементов;
• форма — плоские грани, кромки, впадины дают другие переотражения, чем скруглённый корпус;
• материалы — пластик, композит и металл возвращают сигнал по-разному;
• конструкция — моторы, аккумулятор, подвес, антенны часто формируют большую часть отклика у малых дронов;
• ориентация относительно РЛС — нос, борт или «брюхо» к станции;
• рабочая частота и диапазон радара: одна и та же цель выглядит иначе в разных диапазонах.

Поэтому два аппарата «примерно одного класса» на фото могут давать разный трек. Это не брак датчика, а разница заметности.

Почему ЭПР дрона меняется

У одного БПЛА нельзя считать ЭПР абсолютно постоянной. Меняется ракурс полёта, положение относительно радара, какие элементы конструкции «смотрят» на антенну. Условия наблюдения — фон, высота, clutter — тоже меняют, насколько уверенно станция держит отметку.

Диапазон работы РЛС добавляет ещё одну ось: та же цель в другом диапазоне может быть заметнее или слабее. Отсюда практический вывод: «ЭПР этой модели = X м²» без ракурса, частоты и методики — не универсальная константа, а условие измерения.

Как ЭПР влияет на дальность обнаружения РЛС

Меньшая ЭПР обычно усложняет обнаружение: энергии отражённого сигнала меньше, устойчивый трек появляется ближе. Большая радиолокационная заметность при прочих равных даёт более уверенное обнаружение и сопровождение на большей дистанции.

Связь идёт через энергетику радиолокационного канала: станция излучает, часть энергии возвращается, приёмник отделяет отклик от шума. Это тот же смысл, который заложен в базовое радиолокационное уравнение. Важная деталь для заказчика: дальность не растёт линейно вместе с ЭПР. В упрощённом виде максимальная дальность пропорциональна ЭПР в степени 1/4. Удвоить заметность цели — не значит удвоить километры рубежа.

Полный набор факторов полезной дальности — рельеф, высота, помехи, мачта — разобран отдельно: от чего зависит дальность обнаружения БПЛА. Здесь — только роль самой цели.

Почему нельзя сказать «эта РЛС обнаруживает любой дрон на 10 км»

Заявленная дальность относится к определённым условиям и характеристикам цели. Разные БПЛА имеют разную радиолокационную заметность. На результат влияют высота полёта, рельеф, помеховая обстановка и точка размещения станции.

При сравнении предложений смотрите не только на максимум в таблице, но и на то, для какой цели и при каких условиях указана дальность. Иначе «10 км» в поиске и «устойчивый трек малого мультиротора на вашем периметре» окажутся разными величинами. Как читать такие цифры при закупке — в чеклисте как выбрать РЛС для обнаружения БПЛА.

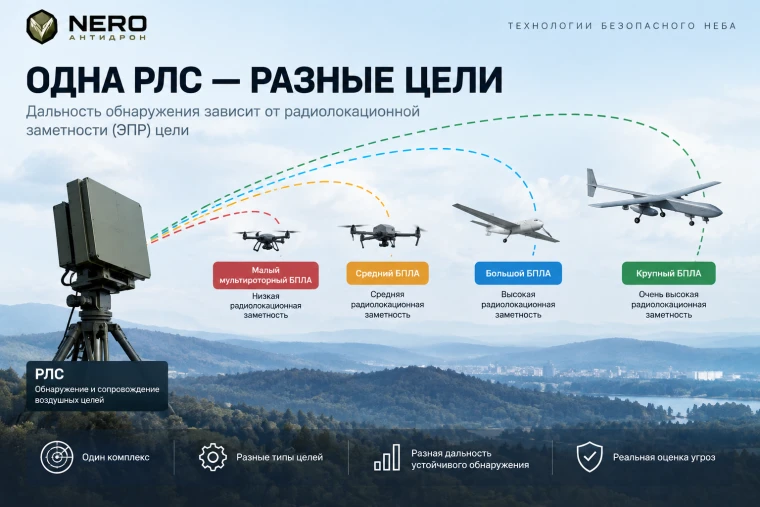

ЭПР разных типов БПЛА

Точные универсальные значения ЭПР «для квадрокоптера» или «для самолётного типа» здесь не приводятся: фактическая величина зависит от конструкции, ракурса, частоты РЛС и методики измерения. Имеет смысл сравнивать типы относительно.

• Небольшой мультиротор — обычно низкая радиолокационная заметность: компактный корпус, много пластика, слабый отклик на дальнем рубеже.
• Более крупный мультиротор — средняя заметность: больше отражающих узлов, устойчивее трек при тех же условиях.
• БПЛА самолётного типа — как правило выше заметность, чем у малого мультиротора, за счёт крыла и иной геометрии, но ракурс меняет картину сильнее.
• Крупный беспилотный аппарат — высокая или очень высокая заметность относительно малых целей; дальность устойчивого обнаружения у той же РЛС обычно больше.

Это качественная шкала, а не таблица м². Если в карточке станции указана дальность при конкретной ЭПР — это условие измерения, а не обещание для любого дрона.

Что видит оператор РЛС

Оператор обычно работает не с полем «ЭПР цели = X м²», а с обнаруженным треком и доступными параметрами: положение, движение, устойчивость отметки. Низкая радиолокационная заметность проявляется иначе: цель появляется ближе, трек чаще рвётся, отличить отметку от фона сложнее.

Что именно видит расчёт на рабочем месте и какие решения принимает смена — в статье функции оператора РЛС и РЭБ. Ложные отметки и фон — в гайде по ложным тревогам.

Как учитывать ЭПР при выборе РЛС для обнаружения БПЛА

Нельзя выбирать станцию только по строке «максимальная дальность». На объекте важнее:

• для какой категории цели заявлена дальность;
• при каких условиях измерения;
• какие БПЛА реально ожидаются на подходах;
• особенности защищаемого объекта — застройка, рельеф, фон;
• условия размещения РЛС — высота, сектор, прямая видимость.

Это критерии постановки задачи и приёмки, а не инструкция по боевому применению. Практическая связка радара с другими датчиками — в материале как совместно работают РЛС, RF-детекторы и РЭБ. Обзор конфигураций — в гайде по радарному обнаружению.

РЛС NERO для обнаружения БПЛА

В каталоге NERO радиолокаторы собраны в разделе дальнобойных детекторов линейки детекторов дронов.

Пример дальнего рубежа — КИТ 1705. В карточке дальность указана как ≥8 км при RCS 0,01 м² (в исходных материалах как типовая цель — DJI Phantom 4). Поисковый класс «радар 10 км» — не паспортная цифра этой станции. Цель с меньшей ЭПР может обнаруживаться ближе, с большей — дальше. Остальные характеристики смотрите в карточке модели, а не в обобщениях.

Подбор рубежа под объект — через консультацию инженера.

Что запомнить

• ЭПР — эффективная площадь рассеяния, мера радиолокационной заметности дрона, не его «площадь на фото».
• ЭПР не равна физическому размеру: форма, материалы и конструкция могут перевесить габариты.
• На заметность влияют размер, форма, материалы, ракурс и диапазон РЛС.
• У одной цели ЭПР меняется вместе с ракурсом и условиями наблюдения.
• Меньшая ЭПР обычно усложняет обнаружение и сокращает устойчивую дальность.
• Дальность РЛС нужно оценивать относительно конкретной цели и условий, а не как универсальные километры.
