Какие задачи решает защита транспорта от БПЛА

Контур на транспорте собирают под маршрут, а не под «все типы БПЛА». В одном проекте могут быть такие задачи:

• раннее обнаружение аппарата рядом с машиной или колонной;
• подтверждение, что тревога относится к цели, а не к фону дороги;
• предупреждение экипажа до решения о подавлении;
• подавление радиоканалов управления;
• подавление навигационных каналов, если это есть в паспорте выбранного подавителя;
• сопровождение цели средствами обнаружения;
• работа и в движении, и на стоянке;
• защита одной машины;
• защита группы машин или колонны.

Обнаружение БПЛА вокруг транспортного средства

RF-детекция

Портативный RF-детектор и раздел портативных детекторов закрывают радиоизлучающие аппараты: экипаж получает раннее предупреждение, может держать рабочие диапазоны под контролем и ориентироваться на источник. Как устроен патруль с ручным детектором — в материале патруль с RF-детектором и в гайде по RF-детектору. Связка «увидел излучение → включил подавление» — в интеграции детекторов и РЭБ.

RF молчит, если активного радиоканала нет.

Радиолокационное обнаружение

РЛС нужна по автономным целям, для сопровождения и координат там, где радиоканала нет. Для колонны и спецтранспорта это отдельное решение, а не обязательная «антенна на каждой крыше». В каталоге мобильный пост — РЛС КИТ-1705 Прицеп: радиолокационный пост на прицепе. Паспортные дистанции этой карточки не переносятся на легковой автомобиль автоматически. Как устроены мобильные РЛС — в статье мобильные РЛС обнаружения БПЛА. Совместная работа РЛС, RF и РЭБ — в материале как совместно работают РЛС, RF-детекторы и РЭБ.

EO/IR-наблюдение

Оптика подтверждает цель, сопровождает её и снижает ложные тревоги днём и ночью. В каталоге это мультисенсорный PTZ-тепловизор дальнего действия, оптико-электронная система Argus C04 и раздел тепловизионных PTZ. Ставить ли камеру на конкретный борт, решают по креплению и обзору, а не по названию раздела.

РЭБ для защиты автомобиля и спецтехники

Автомобильный РЭБ здесь — слой противодействия, а не весь сценарий и не замена каталога. В нём подбирают:

• число каналов под набор линков;
• мощность, которую карточка указывает суммарно и на канал;
• внешние или скрытые антенны в пределах габаритов модели;
• монтаж на крышу, в кузов, в автобокс или в корпус спецтехники;
• работу от того ввода, который записан в карточке, а не от абстрактной «бортовой сети».

Сравнение моделей и заказ — на странице подавителей «Ромашка». Как не перепутать комплекс и один прибор — в выборе мобильного комплекса РЭБ и в выборе подавителя. Пеший рюкзак — другой носитель, мобильные комплексы РЭБ. Стационарная площадка — защита объектов от БПЛА.

Оборудование для защиты транспорта

Характеристики ниже скопированы из карточек. Радиус, масса и частоты на этих плитках не повторяются: у моделей они разные, их смотрят в паспорте SKU. Цена линейки в категории указана как «по запросу».

В той же линейке есть модели, у которых таблица питания другая. Их не сводят к 24В: 6-канальный 400Вт — AC220V, 12-полосный 600Вт — AC220V, 14-канальный 500Вт — AC220V. Направленный DX-8 — 8 каналов, 400 Вт (8 x 50 Вт), питание 220В / DC24V (АКБ автомобиля).

Решения для разных типов транспорта

Класс оборудования общий: автомобильные подавители «Ромашка» как противодействие, портативный RF-детектор как радиообнаружение, при необходимости — РЛС и оптика. Питание всегда сверяют с карточкой модели. Ниже — не готовые комплекты с радиусом, а ограничения носителя.

Защита бензовозов и автоцистерн от БПЛА

Бензовоз, автоцистерна и топливозаправщик — тот же транспортный контур, но с более высокой ценой ошибки. Система должна работать и в движении по маршруту, и на стоянке.

Размещение блока, антенн и кабеля согласуют так, чтобы не сажать оборудование на горловину, люк и зону слива. Питание берут только из карточки выбранной модели. Обнаружение (RF, при необходимости РЛС) и подавление («Ромашка») связывают в один регламент экипажа: кто подтверждает цель и когда включают каналы.

В карточках NERO нет данных о взрывозащите и о пожарном сертификате такого монтажа. Эти свойства здесь не заявляются. Если правила перевозчика запрещают конкретное место установки, конфигурацию меняют под допустимое место, а не обещанием сертификата.

Установка оборудования на транспорт

Варианты, которые уже описаны у линейки «Ромашка» и в сценарии монтажа:

• крыша;
• капот;
• магнитное основание;
• автобокс;
• кузов;
• выносные антенны;
• скрытый монтаж — если габариты модели это позволяют;
• стационарное размещение внутри спецтехники.

На проекте отдельно проверяют вибрацию, погоду, кабельную разводку, охлаждение, нагрузку на бортовую сеть именно этой модели, возможность быстро снять блок и доступ для обслуживания. Магнитное основание на скорости и на спецтехнике не считают универсальным креплением без проверки.

Питание от бортовой сети

Конфигурация питания зависит от конкретной модели оборудования и бортовой сети автомобиля. Одинакового напряжения на всю линейку в карточках нет.

Как подобрать защиту под конкретный транспорт

Тип транспорта

Легковая машина, грузовик, фура, цистерна и машина сопровождения по-разному держат антенну и блок. Тип записывают до выбора SKU.

Работа в движении или на стоянке

В движении важны крепление и бортовой ввод. На стоянке иногда доступен 220В, и тогда уместны модели, у которых в таблице указан AC220V.

Количество диапазонов

Его задаёт угроза, а не «чем больше каналов, тем лучше для любой фуры». 6, 8, 10, 12 и 14 каналов в линейке уже есть — план полос сравнивают в карточках.

Мощность на канал

У показанных моделей Герань и Ромашка-8/10 мощность на канал в карточке — 50 Вт при указанной сумме. Это не переносится на SKU, где такая раскладка не написана.

Сценарий угроз

Радиоуправляемый FPV, навигационный канал и борт без излучения требуют разного состава. Один подавитель не закрывает все три случая.

Нужна ли RF-детекция

Для предупреждения экипажа по излучающему аппарату — да, как минимум RF-детектор.

Нужна ли РЛС

Если нужно видеть аппарат без радиоканала или держать пост колонны — да, отдельным средством. КИТ-1705 Прицеп остаётся прицепным постом.

Нужна ли EO/IR

Если ложные тревоги и подтверждение цели критичны — да. Берут PTZ или Argus C04 из каталога оптики, не «камеру вообще».

Один автомобиль или колонна

Одна машина — один расчёт крепления и питания. Колонна — распределение комплектов и общее предупреждение.

Варианты комплектации

Сколько стоит защита транспорта от БПЛА

Стоимость комплекса рассчитывается индивидуально и зависит от состава системы, количества машин и условий эксплуатации.

На итоговую цену влияют:

• количество каналов подавления;
• мощность и конфигурация оборудования;
• наличие RF-детектора;
• необходимость РЛС и EO/IR;
• схема установки и питание;
• интеграция оборудования в единый контур;
• количество защищаемых автомобилей.

Для расчёта достаточно сообщить тип транспорта, количество машин и требуемый сценарий защиты.

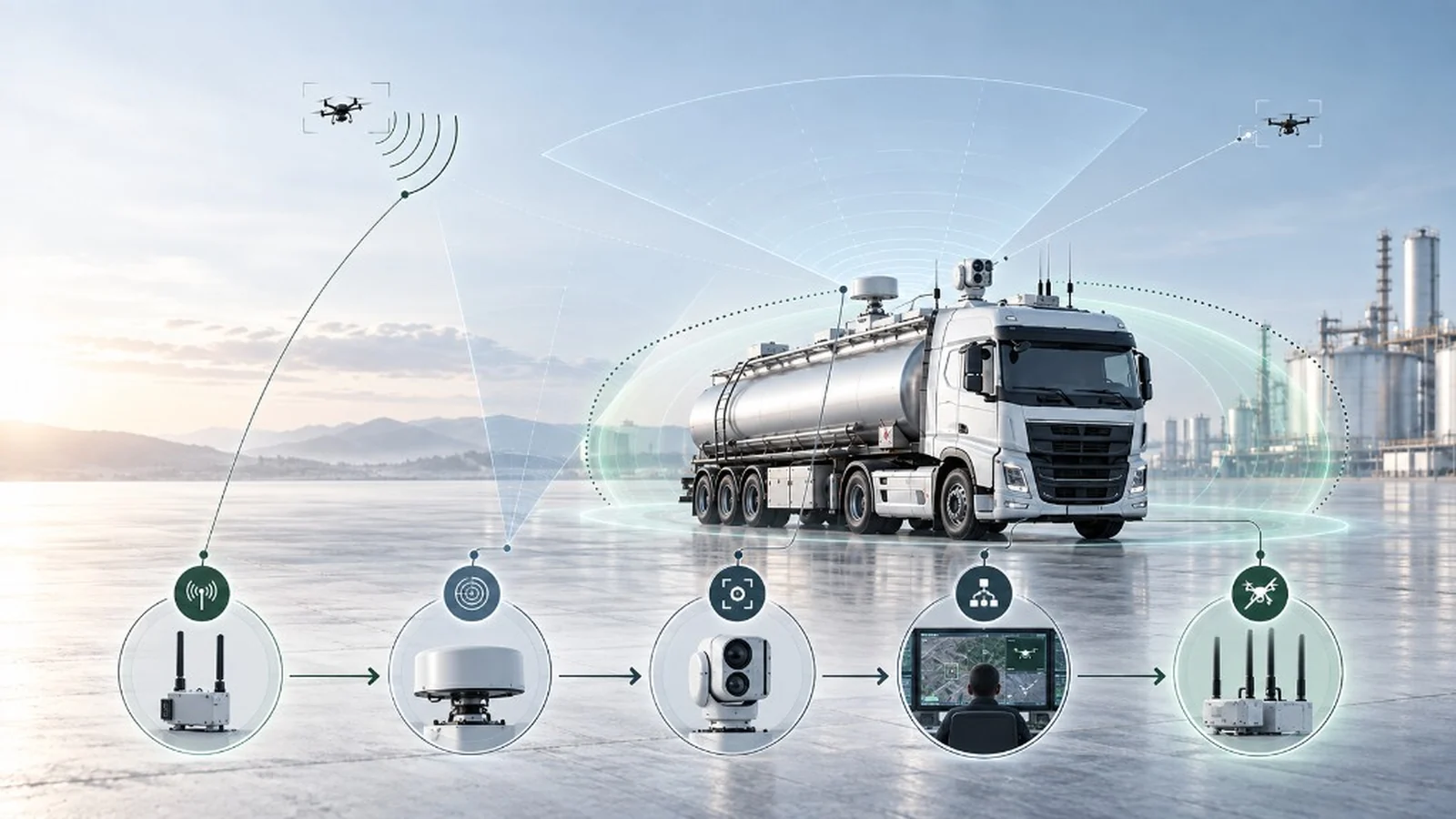

Как мы проектируем систему

1. Уточняем тип транспорта.
2. Определяем сценарий движения.
3. Анализируем угрозы.
4. Подбираем средства обнаружения.
5. Подбираем РЭБ из реальных карточек.
6. Проверяем питание по паспорту модели.
7. Проектируем размещение антенн.
8. Формируем КП.
9. Поставка.
10. Настройка и проверка.

Подберём защиту под ваш транспорт

Сообщите тип транспорта, количество машин, режим эксплуатации, требования к обнаружению и противодействию. Инженер NERO предложит конфигурацию и подготовит коммерческое предложение.
