GAN 7100–7300 MHz 50 Вт РЭБ-модуль на автомобиль — генератор помех

GaN 50Вт 7100–7300 МГц — GaN PA-модуль 50 Вт для полосы 7100–7300 МГц. Это силовой RF-канал для сборки модульного комплекса: стойка, автомобильное шасси, мачтовый сектор или лабораторный стенд. Готовым подавителем «из коробки» модуль не является.

Верхнее окно 7100–7300 МГц линейки 50Вт. Закрывает активность около 7,1–7,3 ГГц, когда нижние 6 ГГц-каналы уже собраны, а патруль всё ещё видит линки выше.

Модуль входит в линейку GaN 50Вт. Соседняя мощность — GaN 100 Вт. Сравнение бюджетов — GaN 50 vs 100, технология — GaN vs Digital. Полный гид по сборке — modular-rf-modules-guide.

Сценарии внедрения — периметр, критическая инфраструктура, мобильный РЭБ, мероприятия. Практика — modular rack, апгрейд периметра, factory perimeter.

Цена и наличие — по запросу. Антенна, охлаждение и БП согласуются в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить цену и срок — укажите шасси, число каналов и полосы угроз.

Пилот из 3–4 каналов почти никогда не начинается с 7 ГГц — сначала 2,4/5 ГГц/UHF, затем верх по замеру.

В ЗИП кладут именно антенну 7,1–7,3, а не «похожую 6 ГГц». Путаница на складе — частая причина ложных рекламаций.

Основные характеристики

Назначение усилителя GaN

Модуль усиливает сигнал помехи в узкой полосе 7100–7300 МГц внутри многоканального подавителя. Задача — дать предсказуемые 50 Вт на согласованной антенне, не раздувая массу и тепло всей стойки. Для интегратора это строительный блок: один SKU — одна полоса — один силовой карман.

Принцип работы

Входной возбуждающий сигнал поступает на GaN-каскад; на выходе — усиленная помеха в 7100–7300 МГц. Стабильность держат питание 28 В, теплоотвод и КСВ антенного тракта. Несогласованная нагрузка снижает КПД и греет корпус — антенну и кабель подбирают строго под паспорт полосы.

Преимущества технологии GaN

GaN PA даёт высокую плотность мощности при габаритах 120×40×20 мм и массе около 0.3 кг. Проще набрать многоканальный комплект без перегруза шасси. Сравнение с цифровой линейкой — GaN vs Digital и 50 vs 100.

Рабочие диапазоны

Рабочая полоса — 7100–7300 МГц. Ниже — 6800–7100. Для «классики» видео смотрите 5700–5900 100Вт.

Подбор соседних полос — fpv-band-module-selection. Каталог — родительская категория.

Выходная мощность

Паспортная мощность — 50 Вт. Фактическая отдача зависит от КСВ, длины фидера, температуры радиатора и режима. В КП фиксируют режим (непрерывный/циклический) и запас по току БП на канал.

Энергоэффективность

GaN выгоднее в согласованном режиме: меньше тепла на ватт полезной помехи. На практике — правильный радиаторный карман, короткий ВЧ-тракт, без лишних переходников. Питание канала — 28 В; при нескольких модулях суммарный ток считают заранее.

Система охлаждения

Для 50 Вт используют радиатор на шасси и при необходимости принудительный обдув. Раскладка — rf-module-cooling-guide. На автомобиле учитывают пыль, вибрацию и доступ к кулерам.

Интеграция в комплексы

• Модульная стойка / рэк интегратора
• Автомобильное шасси
• Мачтовый или кровельный сектор периметра
• Лабораторный стенд проверки КСВ и маски

Модуль стыкуется с многоканальными шасси при согласованных разъёмах, БП 28В и антеннах под полосу. Готовые форм-факторы — подавители, «Ромашка», «Гарпия», стационарные комплексы. Соседние линейки — Digital 50Вт, Modules 50Вт, Modular 100/200.

Замыкающий высокочастотный SKU. На объекте появляется последним в порядке расширения, не первым в пилоте.

Типовые сценарии применения

1. Периметр — канал 7100–7300 МГц в многополосной стойке.
2. Авто-пост — усиление сектора после замера эфира.
3. Мероприятие — временный комплект рядом с 2,4/5 ГГц.
4. Апгрейд — замена/добавление канала без смены всего комплекса.

Кейсы: factory perimeter, stadium FPV, perimeter upgrade.

Для каких комплексов подходит

Подходит интеграторам и службам, которые собирают модульный РЭБ под конкретный эфир. Не подходит как единственное устройство без антенны, БП и регламента. Если нужен готовый форм-фактор — смотрите каталог подавителей выше.

Ограничения применения

• Работает только в полосе 7100–7300 МГц
• Требует согласованной антенны и охлаждения
• Не является законченным изделием РЭБ без шасси и управления
• Режим и безопасная зона задаёт проект

Комплект: модуль, антенна 7100–7300, фидер, обдув. Срок антенны часто длиннее модуля — закладывают в график.

Итоговая логика: верхний канал по подтверждённому эфиру; без замера в базовый комплект не включают.

Срок поставки, ЗИП и обучение смены по этой полосе вносят в одно КП вместе с раскладкой соседних каналов — иначе ПНР растягивается на лишние выезды. Заявка на расчёт — контакты.

Верхний канал 7100–7300 почти никогда не входит в пилот из трёх полос. Его покупают, когда нижняя и средняя сетка уже работают, а журнал всё ещё показывает активность выше 7 ГГц. Так бюджет не уходит в «красивый полный комплект» без задачи.

В ЗИП кладут антенну строго 7,1–7,3. Подмена «похожей 6 ГГц» на складе заказчика ломает приёмку и порождает ложные претензии к GaN-модулю.

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор полос под замер эфира, проектирование раскладки модулей в шасси, поставку с документами для юрлица, интеграцию с антеннами и БП, пусконаладку, ввод в эксплуатацию и обучение персонала. Гарантийное сопровождение и запасные модули фиксируются в договоре.

Запросить КП — контакты.

Итоговая комплектация 7100–7300 появляется в проекте после подтверждения эфира выше 7 ГГц. В смете сразу учитывают срок антенны и место в радиаторном кармане — иначе верхний канал остаётся на складе без рабочего тракта.

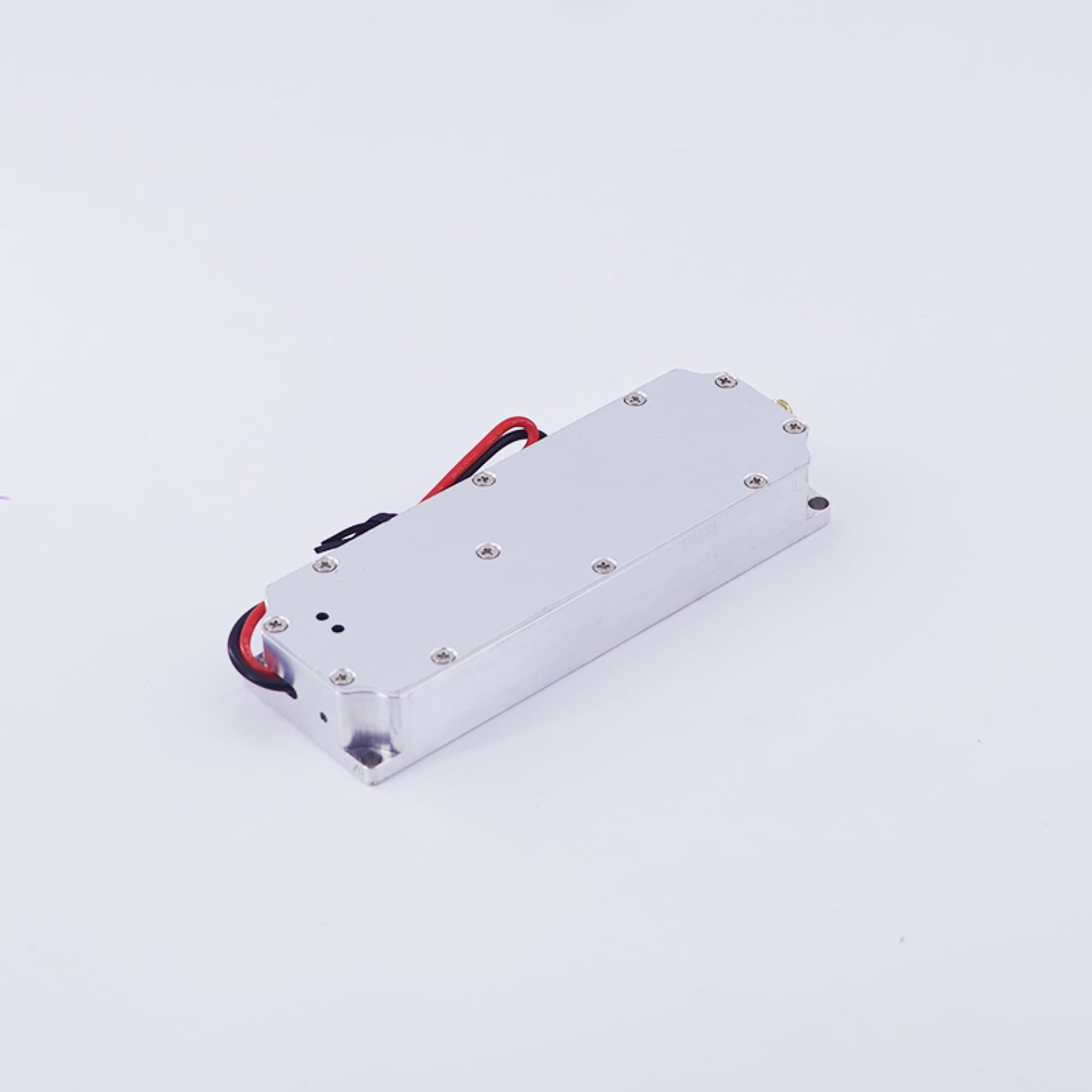

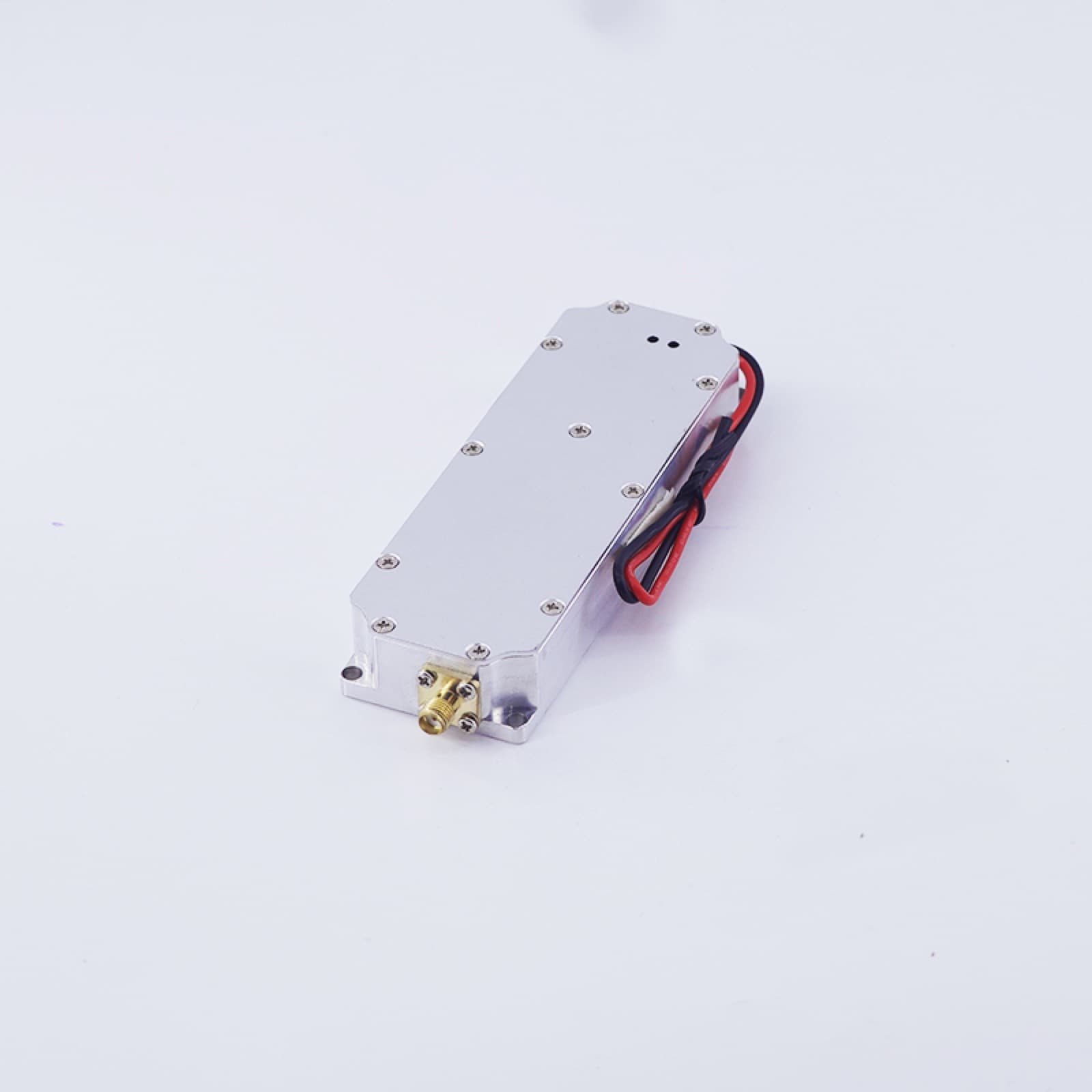

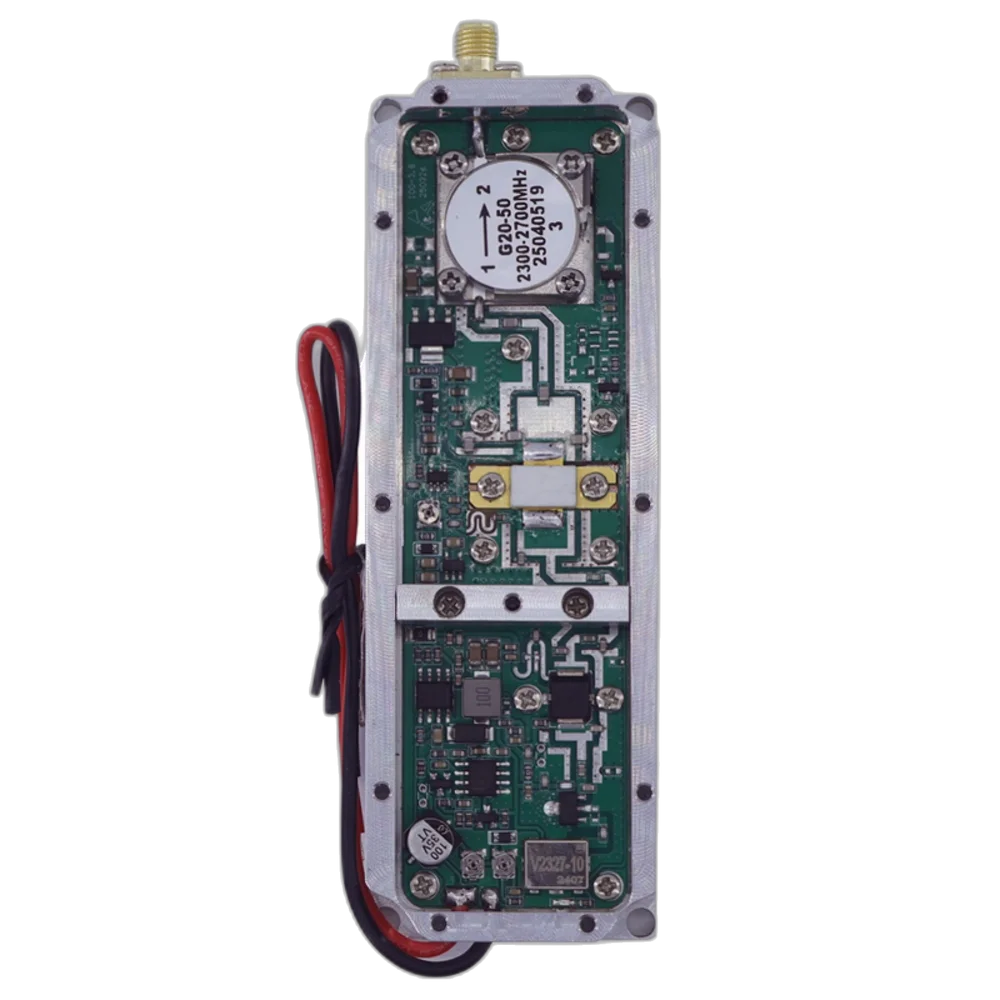

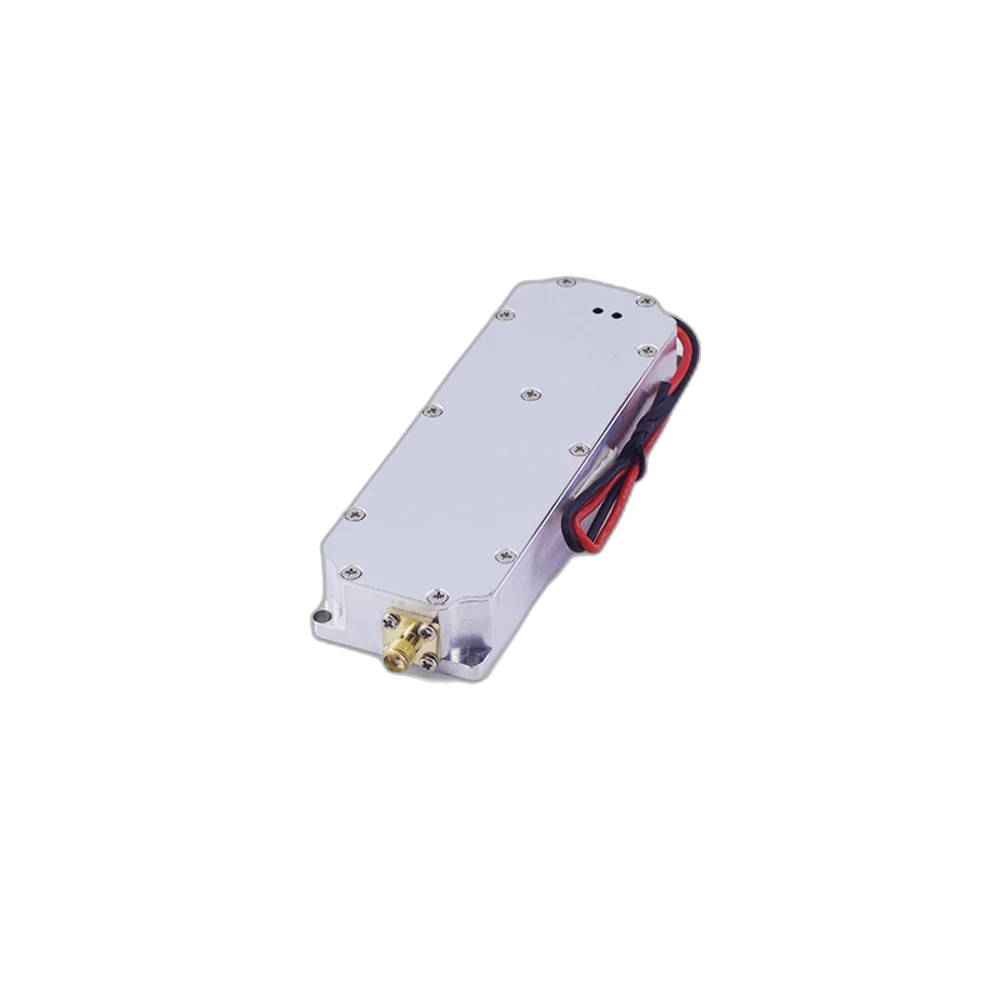

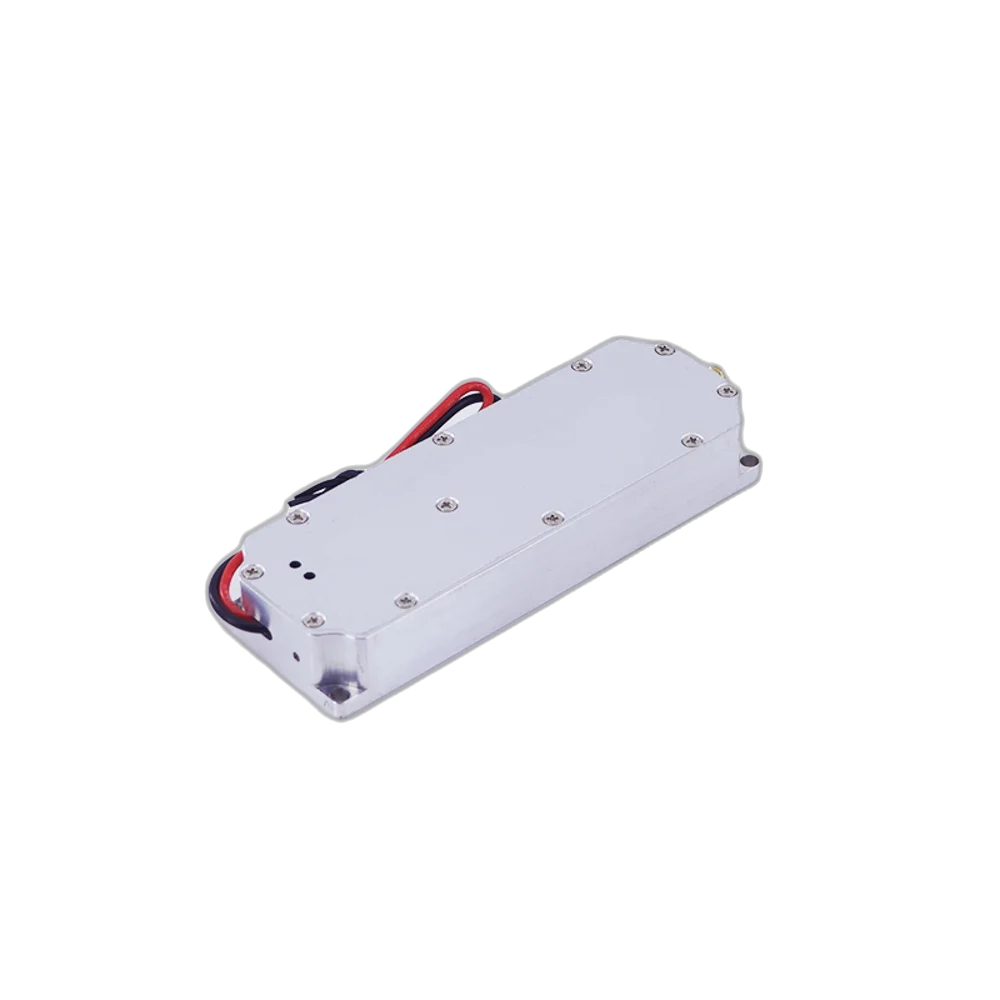

Фотографии товара

Реальные кадры из ProductGallery модуля. Каждое фото ведёт на карточку товара.

Похожие модели

SEO Gallery: реальные фотографии из ProductGallery соответствующих карточек (первый кадр каталога).

Перед отгрузкой сверяют комплектность антенны и паспорта полосы в одной упаковочной ведомости.

Материалы и кейсы

• Каталог GaN 50Вт
• GaN vs Digital
• Охлаждение RF-модулей
• Кейс модульного периметра
• FAQ по подавителям

На объекте с полным набором нижних полос канал 7100–7300 появляется последним в порядке расширения. В графике ПНР его ставят отдельной вехой после приёмки 6 ГГц-сетки — так не смешивают дефекты трактов разных этажей спектра.
