GAN 5100–5300 MHz 50 Вт — генератор помех

GaN 50Вт 5100–5300 МГц — GaN PA-модуль 50 Вт для полосы 5100–5300 МГц. Это не готовый подавитель, а силовой RF-канал для сборки модульного комплекса: стойка, автомобильное шасси, мачтовый сектор или лабораторный стенд.

Полоса закрывает высокочастотные FPV-видеолинки и соседние каналы управления около 5,1–5,3 ГГц. Её берут, когда в эфире объекта уже зафиксированы полёты на «среднем» 5 ГГц, а не только классический 5,8 ГГц.

Модуль входит в линейку GaN 50Вт. Соседние мощности и полосы подбирают по замеру эфира, а не «комплектом наугад». Если нужна та же полоса с удвоенной мощностью — GaN 100Вт 5100–5300. Сравнение бюджетов — GaN 50 vs 100.

Сценарии внедрения — периметр, критическая инфраструктура, мобильный РЭБ. Практика сборки — modular rack и апгрейд периметра.

Цена и наличие — по запросу. Конфигурация антенны, охлаждения и БП согласуется в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить цену и срок — укажите шасси, число каналов и полосы угроз.

Основные характеристики

Назначение усилителя GaN

Модуль усиливает сигнал помехи в узкой полосе 5100–5300 МГц внутри многоканального подавителя. Его задача — дать предсказуемую выходную мощность 50 Вт на согласованной антенне, не раздувая массу и тепло всей стойки. Для интегратора это строительный блок: один SKU — одна полоса — один силовой карман.

Принцип работы

Входной возбуждающий сигнал полосы поступает на GaN-каскад; на выходе формируется усиленная помеха в 5100–5300 МГц. Стабильность держат питание 28 В, теплоотвод и КСВ антенного тракта. Несогласованная нагрузка снижает КПД и греет корпус — поэтому антенну и кабель подбирают строго под паспорт полосы.

Преимущества технологии GaN

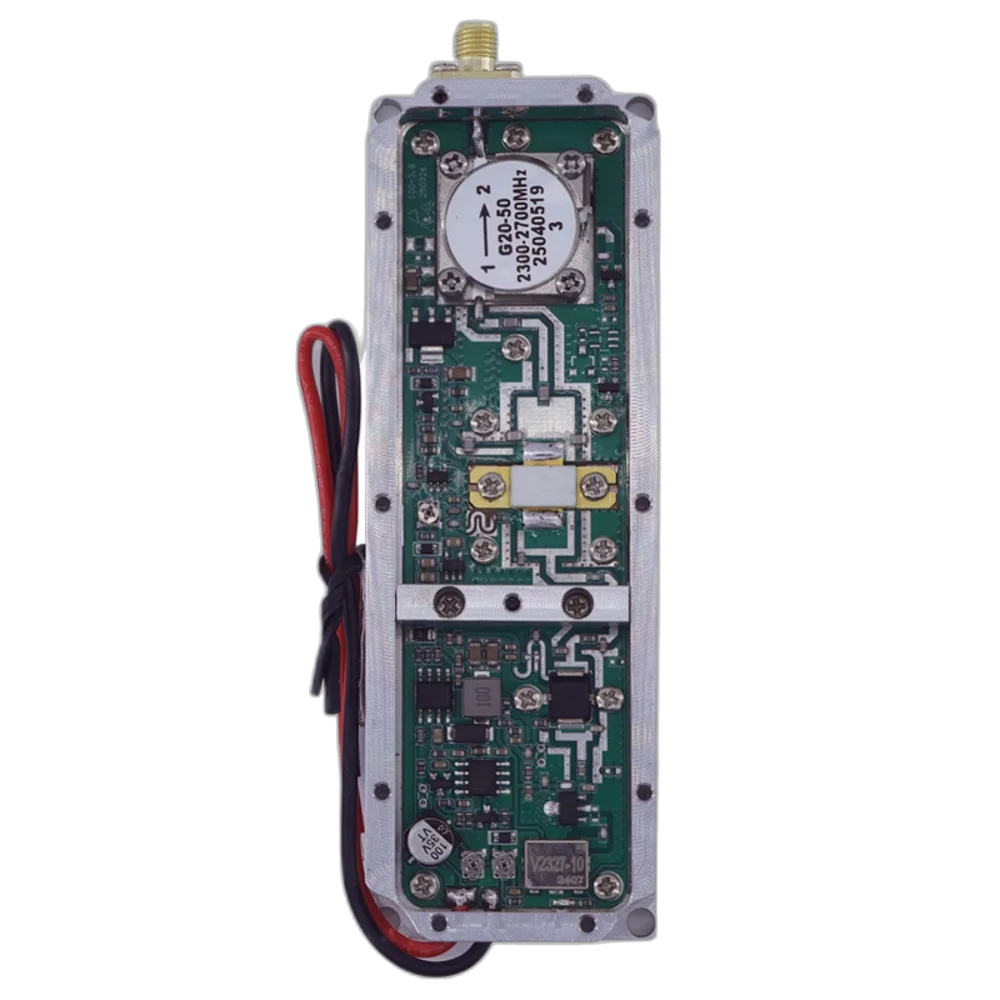

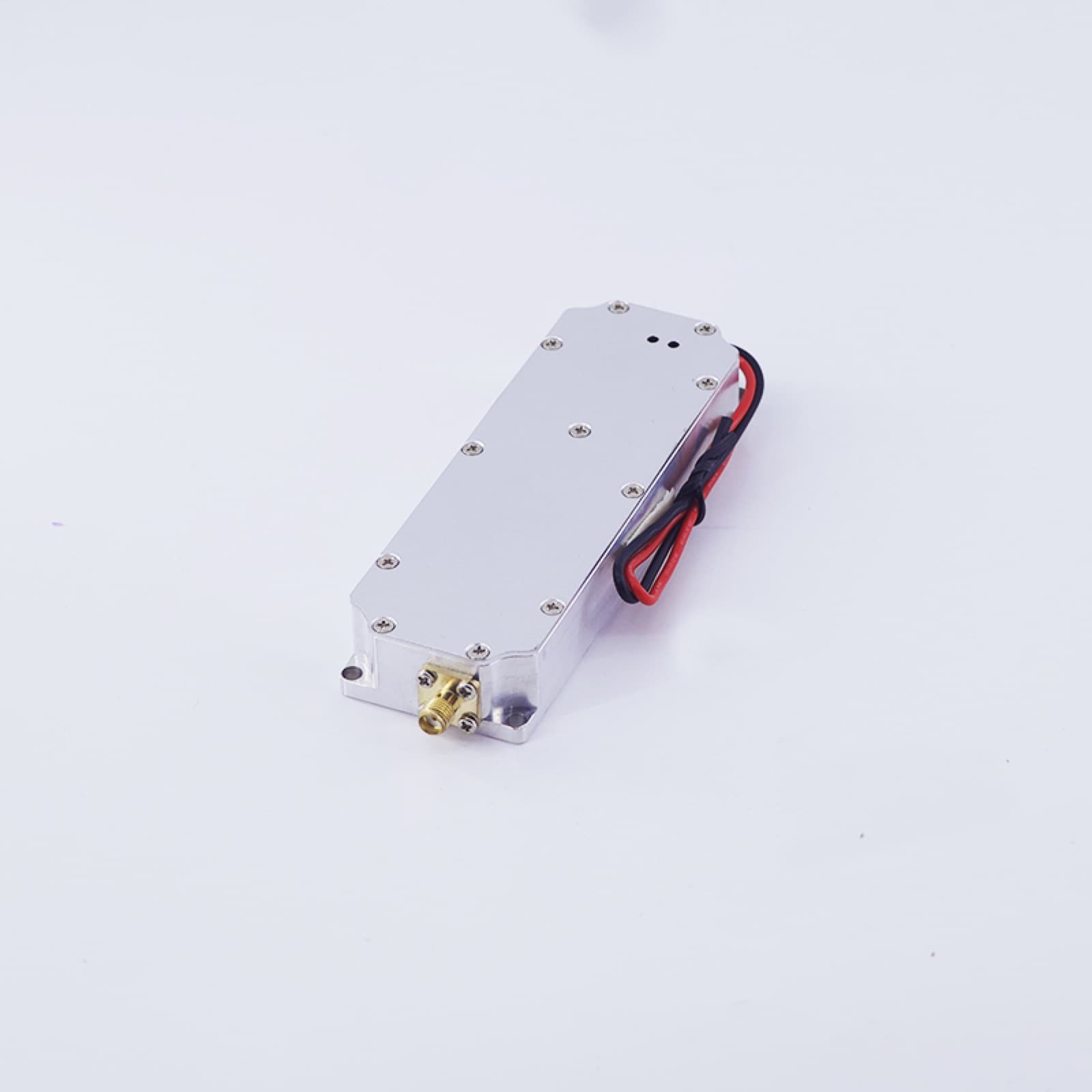

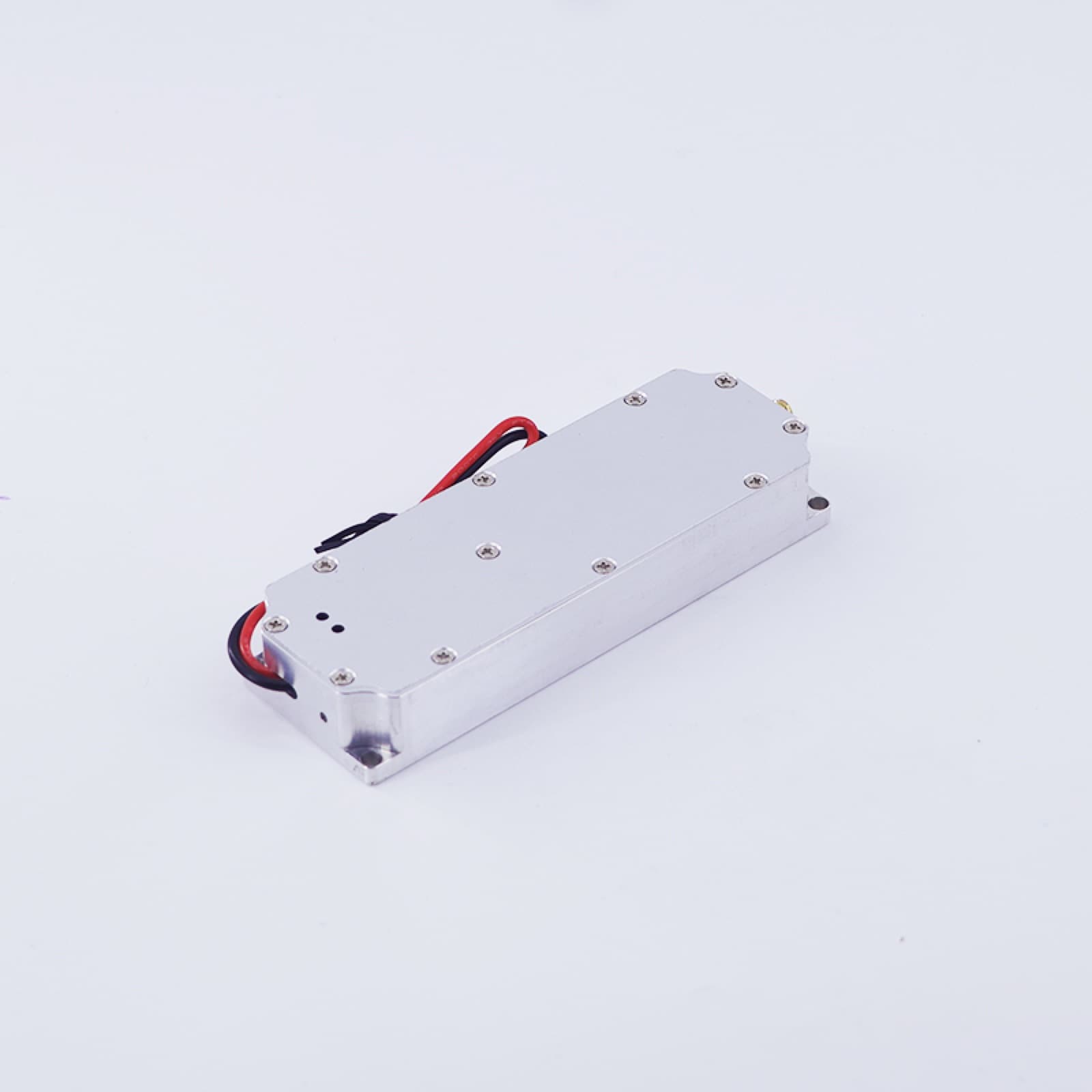

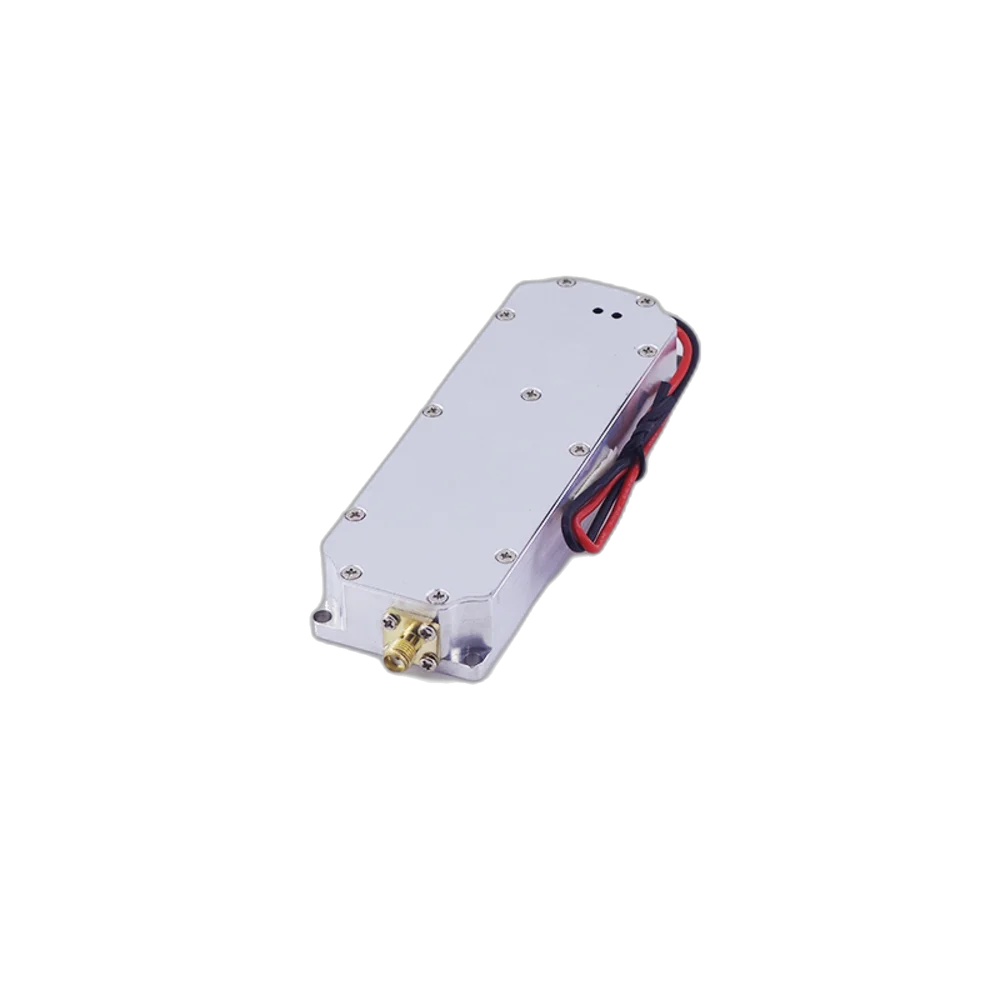

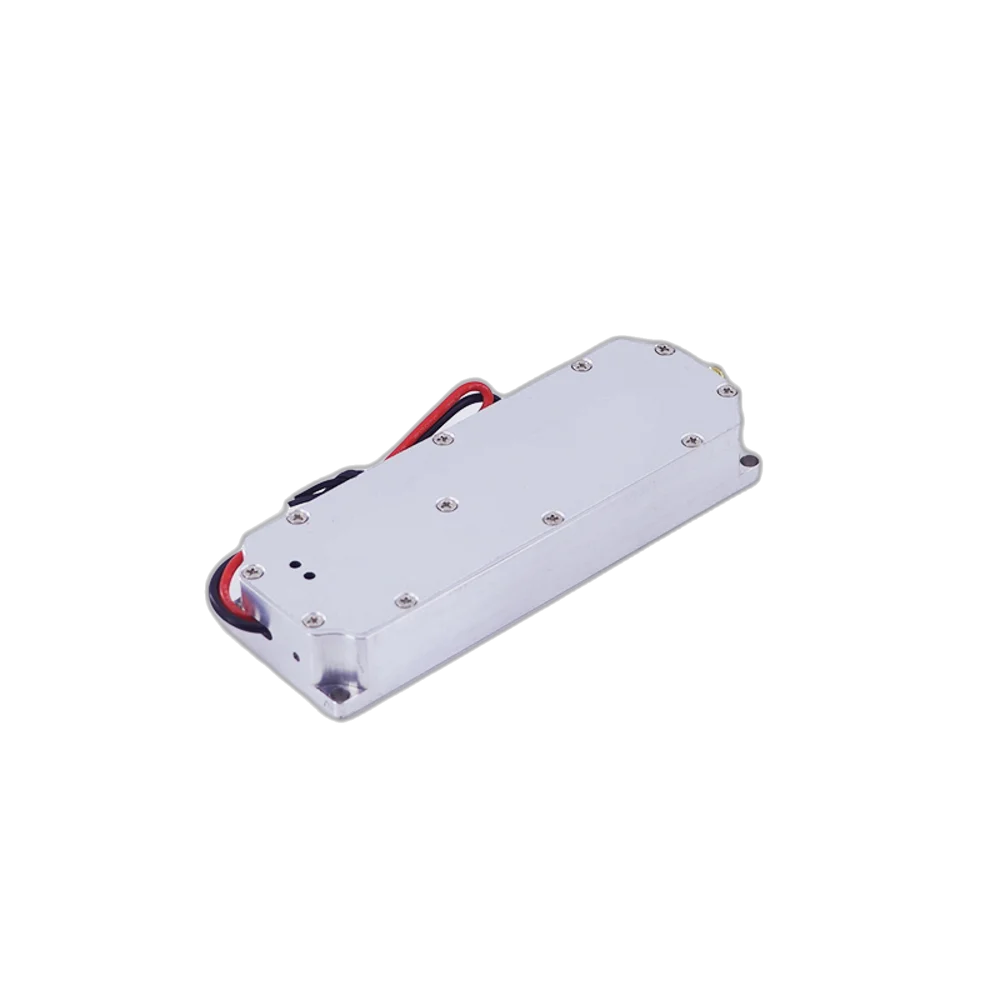

GaN PA даёт высокую плотность мощности при компактных габаритах 120×40×20 мм и массе около 0.3 кг. По сравнению с более «тяжёлыми» решениями проще набрать многоканальный комплект без перегруза шасси. Когда сравнивают с цифровой 50Вт-линейкой — смотрите GaN vs Digital и сравнение 50/100.

Диапазоны рабочих частот

Рабочая полоса модуля — 5100–5300 МГц. Соседние по каталогу — 5700–5900 МГц 100Вт под классический 5,8 ГГц и 4500–4700 МГц 50Вт ниже по спектру. Не путайте полосы: антенна и фильтр должны совпасть с паспортом модуля.

Подбор соседних полос для FPV — fpv-band-module-selection. Полный каталог полос — в родительской категории.

Выходная мощность

Паспортная выходная мощность — 50 Вт. Фактическая отдача на воздухе зависит от КСВ, длины фидера, температуры радиатора и режима работы. В КП фиксируют режим (непрерывный/циклический) и запас по току БП на канал.

Энергоэффективность

GaN-каскад выгоднее держать в согласованном режиме: меньше тепла на ватт полезной помехи. На практике это значит правильный радиаторный карман, короткий ВЧ-тракт и отсутствие «лишних» переходников. Питание канала — 28 В; при сборке нескольких модулей суммарный ток считают заранее.

Системы охлаждения

Для 50 Вт используют радиатор на шасси и при необходимости принудительный обдув. Правила раскладки и температурные ориентиры — в rf-module-cooling-guide. На автомобиле учитывают пыль, вибрацию и доступ к кулерам для обслуживания.

Варианты интеграции

• Модульная стойка / рэк интегратора
• Автомобильное шасси с магнитными или стационарными антеннами
• Мачтовый или кровельный сектор периметра
• Лабораторный стенд для проверки КСВ и маски

Совместимость с соседними модулями и разъёмами согласуем на этапе проекта. Готовые комплексы без самостоятельной сборки — подавители дронов и стационарные комплексы.

Сценарии применения

1. Периметр склада/промзоны — канал 5100–5300 МГц в многополосной стойке.
2. Автомобильный пост — усиление сектора, где замеры показали активность в этой полосе.
3. Мероприятие — временный комплект рядом с 2,4/5 ГГц.
4. Апгрейд — замена слабого канала без смены всего комплекса.

В многоканальном шасси модуль ставится как отдельный силовой канал 5,1–5,3 ГГц рядом с 2,4 ГГц и 5,8 ГГц. Типичная связка — вместе с 2,4 ГГц 50Вт и 5,8 ГГц через 100Вт линейку.

Для каких комплексов подходит

Подходит интеграторам и службам, которые собирают модульный РЭБ под конкретный эфир. Не подходит как «коробка из магазина» для разового включения без антенны, БП и регламента. Если нужен готовый форм-фактор — смотрите Ромашку или Гарпию.

Ограничения применения

• Работает только в полосе 5100–5300 МГц — соседние частоты не «закрывает сам»
• Требует согласованной антенны и охлаждения
• Не является законченным изделием РЭБ без шасси и управления
• Режим и безопасность зоны задаёт проект, а не модуль в одиночку

На практике канал 5,1–5,3 ГГц проверяют вместе с VRX и журналом патруля: если всплески стабильно попадают в середину пятёрки, модуль оставляют в постоянном слоте стойки. Если активность редкая — его держат как «горячий» резерв и поднимают по команде оператора, чтобы не жечь тепловой бюджет соседних 5,8 и 2,4 каналов. При приёмке смотрят нагрев радиатора через 15–20 минут работы и КСВ на рабочей антенне, а не только «горит ли индикатор».

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор полос под замер эфира, проектирование раскладки модулей в шасси, поставку с документами для юрлица, интеграцию с антеннами и БП, пусконаладку, ввод в эксплуатацию и обучение персонала. Гарантийное сопровождение и запасные модули фиксируются в договоре.

Запросить КП — контакты.

Документы для юрлица, срок поставки и состав ЗИП (запасной модуль/антенна) фиксируют в том же КП, что и раскладку полос. Так служба эксплуатации не получает «голый» усилитель без понимания, чем его заменить в середине сезона.

Похожие модели

Для объектов с уже установленной детекцией модуль 5,1–5,3 ГГц логично вешать на тот же контур принятия решения: подтвердили цель — подняли канал — зафиксировали результат в журнале. Так расход ресурса охлаждения и БП становится управляемым, а не круглосуточным «на всякий случай».

Материалы и кейсы

• Каталог GaN 50Вт
• GaN vs Digital
• Охлаждение RF-модулей
• Кейс модульного периметра
• FAQ по подавителям

Итоговая комплектация по полосе 5100–5300 обычно включает сам GaN-модуль 50Вт, антенну с подтверждённым КСВ, комплект ВЧ-кабеля нужной длины и инструкцию по режиму для смены. Если объект планирует рост числа каналов, в КП сразу закладывают свободный радиаторный слот и запас по току БП — чтобы через квартал не переделывать питание всей стойки ради одного нового SKU.
