GAN модуль подавителя дронов 100 Вт 5700–5900 МГц — генератор помех

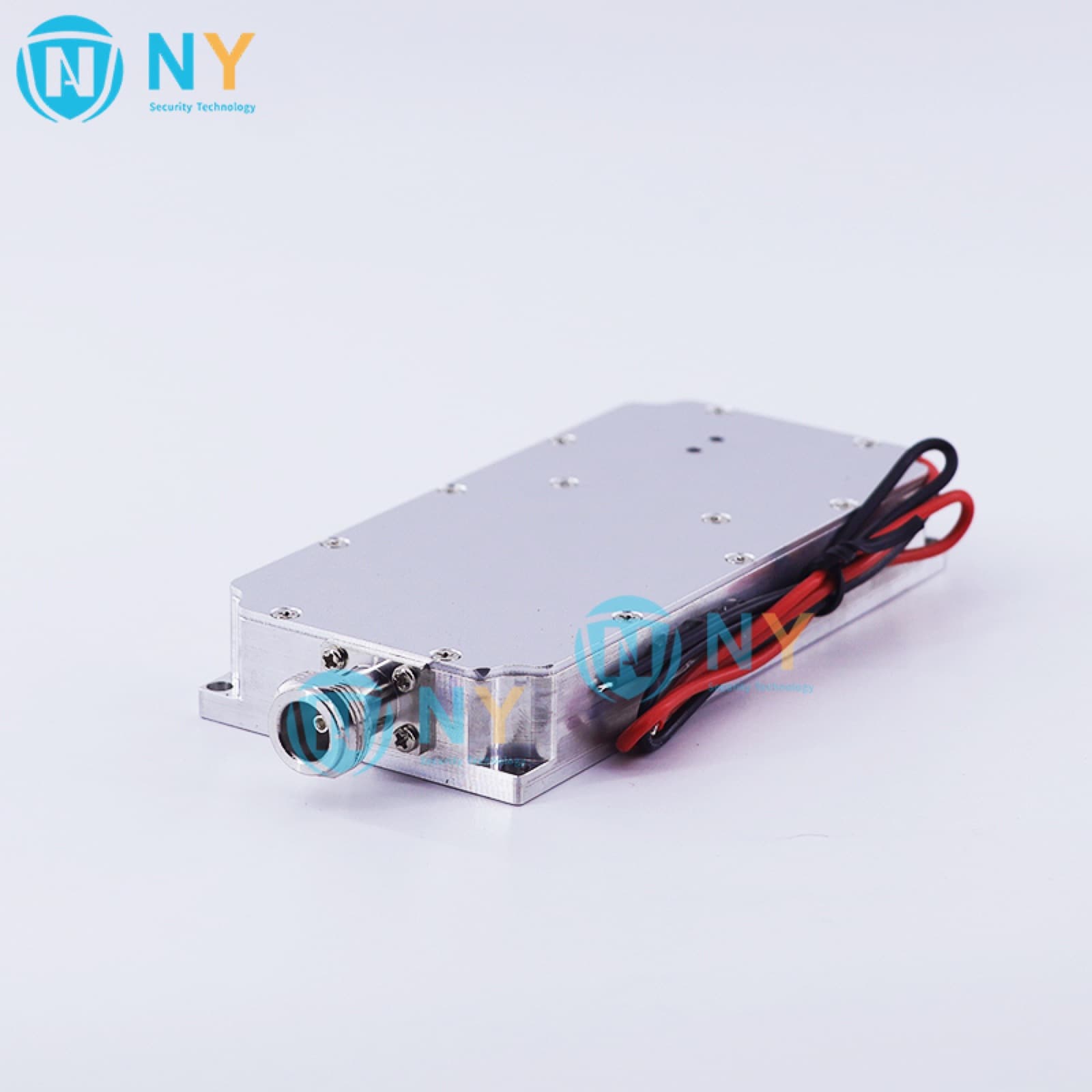

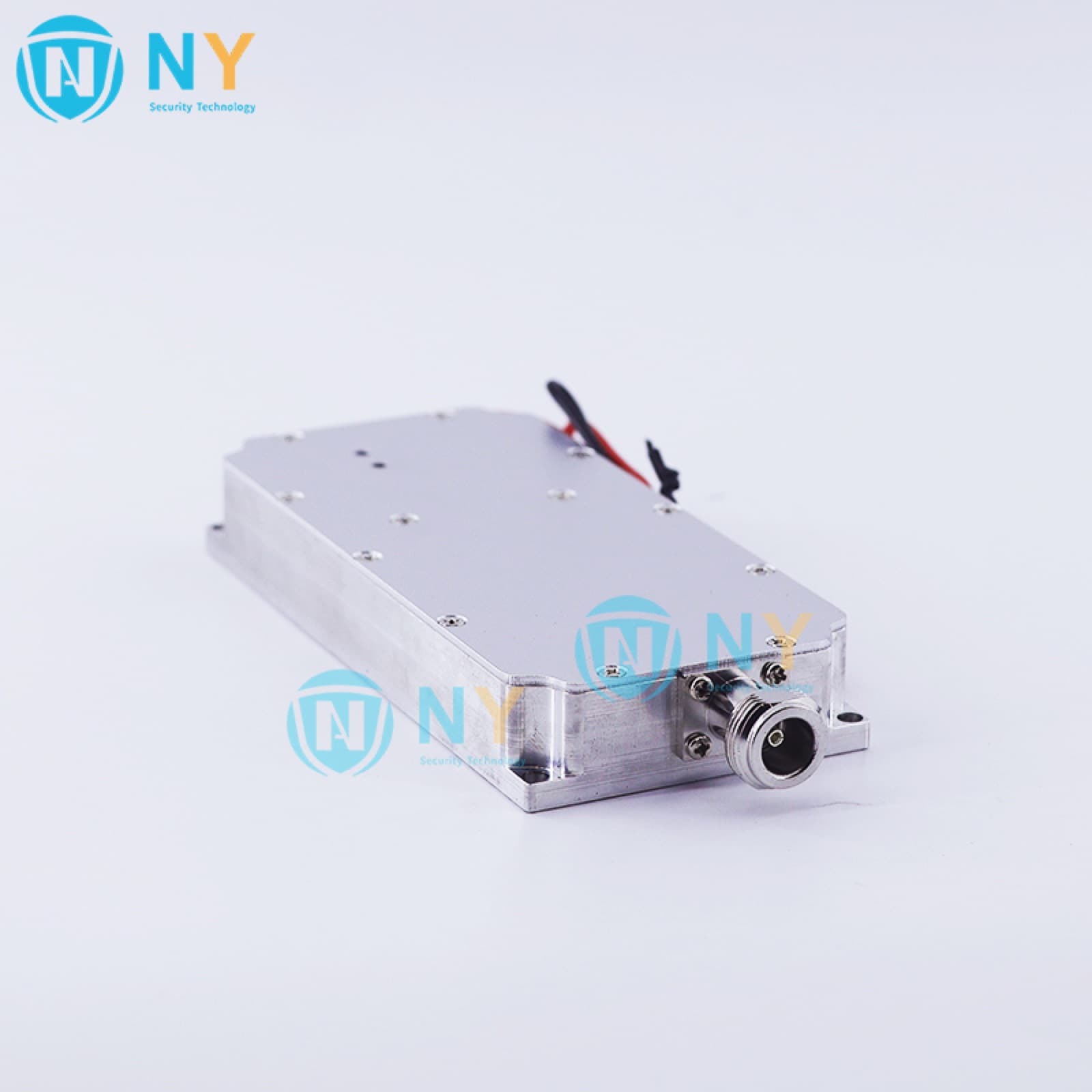

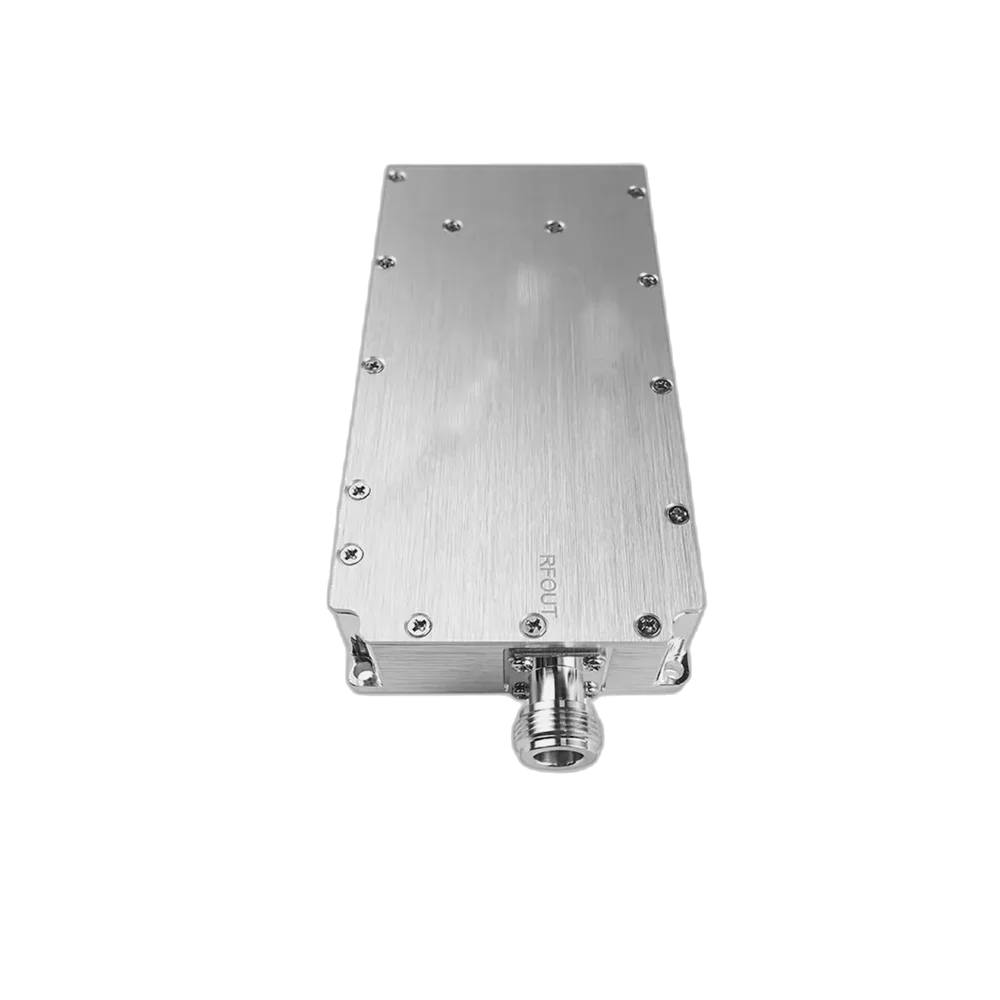

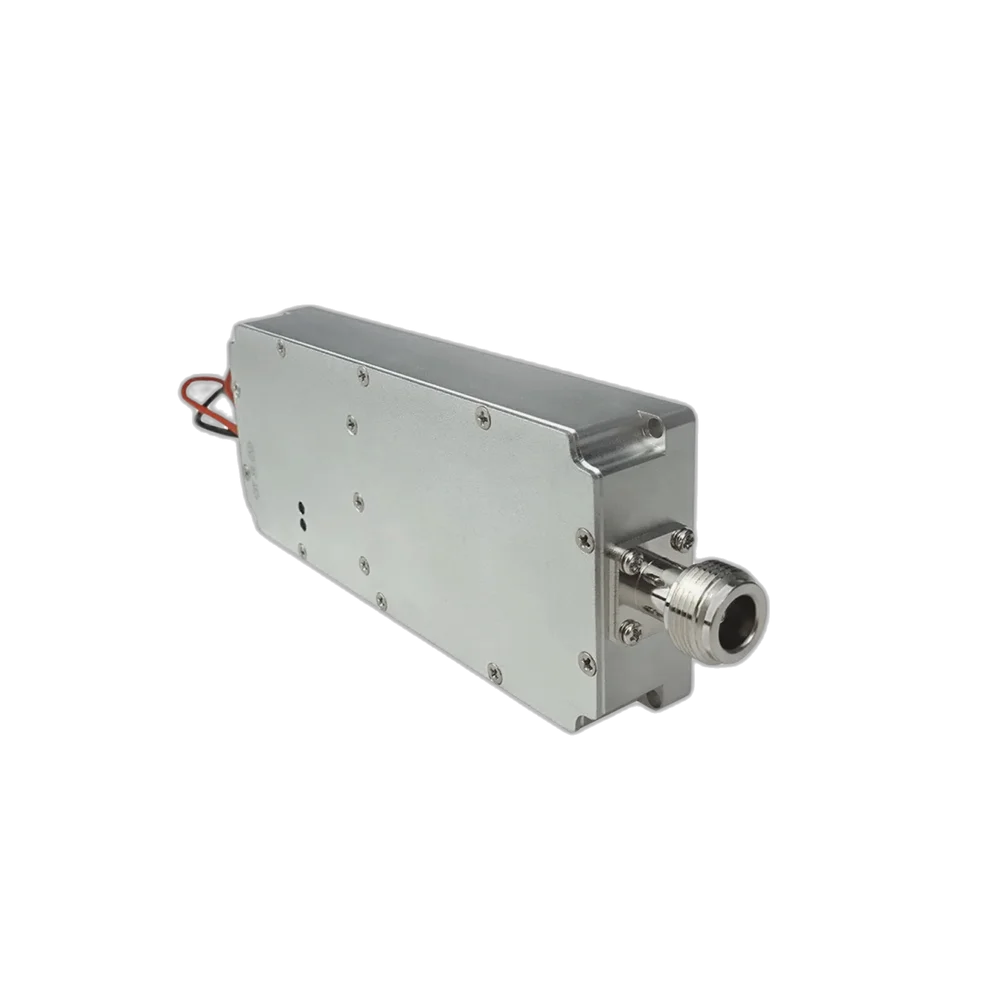

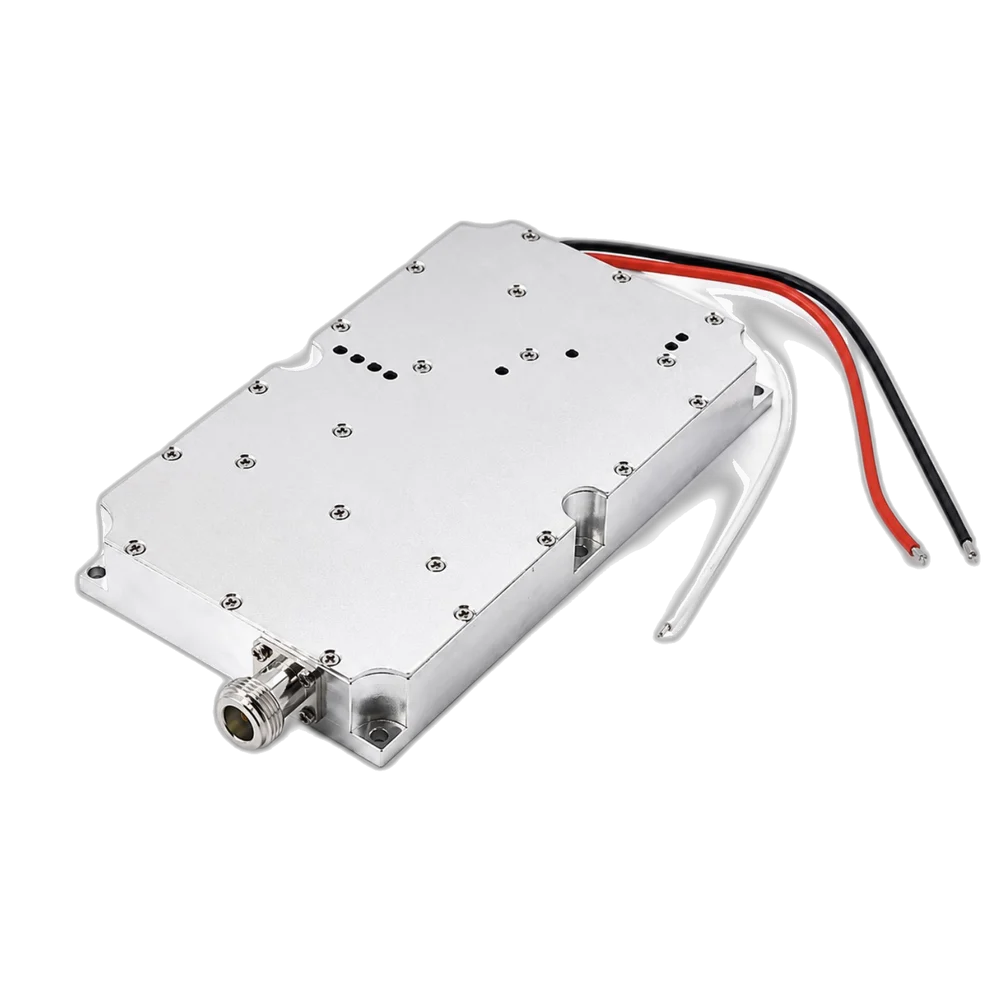

GaN 100Вт 5700–5900 МГц — GaN PA-модуль 100 Вт для полосы 5700–5900 МГц. Это не готовый подавитель, а силовой RF-канал для сборки модульного комплекса: стойка, автомобильное шасси, мачтовый сектор или лабораторный стенд.

Классическая полоса 5,8 ГГц под FPV-видео. Её почти всегда включают в «базовый» набор для стадионов, складов и периметров, где в эфире доминируют аналоговые и цифровые видеолинки 5,8.

Модуль входит в линейку GaN 100Вт. Соседние мощности и полосы подбирают по замеру эфира, а не «комплектом наугад». Методика выбора полосы FPV — fpv-band-module-selection. Готовый контур без сборки — подавители дронов.

Сценарии внедрения — периметр, критическая инфраструктура, мобильный РЭБ. Практика сборки — modular rack и апгрейд периметра.

Цена и наличие — по запросу. Конфигурация антенны, охлаждения и БП согласуется в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить цену и срок — укажите шасси, число каналов и полосы угроз.

Перед серийной поставкой на сеть площадок канал 5,8 ГГц 100Вт прогоняют на стенде с той же антенной, что поедет в поле — так отсекают сюрпризы КСВ до монтажа на арене.

Основные характеристики

Назначение усилителя GaN

Модуль усиливает сигнал помехи в узкой полосе 5700–5900 МГц внутри многоканального подавителя. Его задача — дать предсказуемую выходную мощность 100 Вт на согласованной антенне, не раздувая массу и тепло всей стойки. Для интегратора это строительный блок: один SKU — одна полоса — один силовой карман.

Принцип работы

Входной возбуждающий сигнал полосы поступает на GaN-каскад; на выходе формируется усиленная помеха в 5700–5900 МГц. Стабильность держат питание 28 В, теплоотвод и КСВ антенного тракта. Несогласованная нагрузка снижает КПД и греет корпус — поэтому антенну и кабель подбирают строго под паспорт полосы.

Преимущества технологии GaN

GaN PA даёт высокую плотность мощности при компактных габаритах 125×60×20 мм и массе около 0.3 кг. По сравнению с более «тяжёлыми» решениями проще набрать многоканальный комплект без перегруза шасси. Когда сравнивают с цифровой 50Вт-линейкой — смотрите GaN vs Digital и сравнение 50/100.

Диапазоны рабочих частот

Рабочая полоса модуля — 5700–5900 МГц. Рядом по спектру — 5100–5300 100Вт и 5900–6100 50Вт. Выбор полосы по факту замеров, не «на глаз».

Подбор соседних полос для FPV — fpv-band-module-selection. Полный каталог полос — в родительской категории.

Выходная мощность

Паспортная выходная мощность — 100 Вт. Фактическая отдача на воздухе зависит от КСВ, длины фидера, температуры радиатора и режима работы. В КП фиксируют режим (непрерывный/циклический) и запас по току БП на канал.

Энергоэффективность

GaN-каскад выгоднее держать в согласованном режиме: меньше тепла на ватт полезной помехи. На практике это значит правильный радиаторный карман, короткий ВЧ-тракт и отсутствие «лишних» переходников. Питание канала — 28 В; при сборке нескольких модулей суммарный ток считают заранее.

Системы охлаждения

Для 100 Вт используют радиатор на шасси и при необходимости принудительный обдув. Правила раскладки и температурные ориентиры — в rf-module-cooling-guide. На автомобиле учитывают пыль, вибрацию и доступ к кулерам для обслуживания.

Варианты интеграции

• Модульная стойка / рэк интегратора
• Автомобильное шасси с магнитными или стационарными антеннами
• Мачтовый или кровельный сектор периметра
• Лабораторный стенд для проверки КСВ и маски

Совместимость с соседними модулями и разъёмами согласуем на этапе проекта. Готовые комплексы без самостоятельной сборки — подавители дронов и стационарные комплексы.

Сценарии применения

1. Периметр склада/промзоны — канал 5700–5900 МГц в многополосной стойке.
2. Автомобильный пост — усиление сектора, где замеры показали активность в этой полосе.
3. Мероприятие — временный комплект рядом с 2,4/5 ГГц.
4. Апгрейд — замена слабого канала без смены всего комплекса.

В комплексе это видео-канал: антенна с КСВ под 5,8, отдельный радиаторный карман, питание 28 В с запасом по току. Сценарий мероприятия — stadium FPV.

Для каких комплексов подходит

Подходит интеграторам и службам, которые собирают модульный РЭБ под конкретный эфир. Не подходит как «коробка из магазина» для разового включения без антенны, БП и регламента. Если нужен готовый форм-фактор — смотрите Ромашку или Гарпию.

Ограничения применения

• Работает только в полосе 5700–5900 МГц — соседние частоты не «закрывает сам»
• Требует согласованной антенны и охлаждения
• Не является законченным изделием РЭБ без шасси и управления
• Режим и безопасность зоны задаёт проект, а не модуль в одиночку

5,8 ГГц чувствителен к ориентации антенны и локальным переотражениям от металлоконструкций арены или склада. Поэтому канал 100 Вт здесь часто ставят не «в центр крыши наугад», а после короткого обхода с тестовым бортом или по карте прошлого мероприятия. В журнале смены фиксируют, на каких азимутах видеолинк садится быстрее — это дешевле, чем бесконечно наращивать мощность.

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор полос под замер эфира, проектирование раскладки модулей в шасси, поставку с документами для юрлица, интеграцию с антеннами и БП, пусконаладку, ввод в эксплуатацию и обучение персонала. Гарантийное сопровождение и запасные модули фиксируются в договоре.

Запросить КП — контакты.

На мероприятиях канал 5,8 часто включают по расписанию слотов, а не круглосуточно: это снижает фон для собственных служб и продлевает ресурс охлаждения. Расписание согласуют с регламентом площадки до дня события.

Похожие модели

После мероприятия модуль и антенну 5,8 осматривают отдельно: обдув забит пылью арены чаще, чем на складе. Регламент очистки короткой строкой в инструкции смены экономит гарантийные споры про «внезапный перегрев».

Материалы и кейсы

• Каталог GaN 100Вт
• GaN vs Digital
• Охлаждение RF-модулей
• Кейс модульного периметра
• FAQ по подавителям

Итоговая комплектация 5,8 ГГц на 100Вт для арены и для склада различается высотой подвеса и типом обдува, но сам модуль остаётся тем же SKU. Унификация ЗИП при разных сценариях — одно из преимуществ модульного подхода: меняется проект размещения, а не номенклатура усилителя.
