GAN модуль 650–850 МГц 100 Вт — генератор помех для РЭБ и подавителей дронов

GaN 100Вт 650–850 МГц — GaN PA-модуль 100 Вт для полосы 650–850 МГц. Это силовой RF-канал для сборки модульного комплекса: стойка, автомобильное шасси, мачтовый сектор или лабораторный стенд. Готовым подавителем «из коробки» модуль не является.

Усиленный UHF 650–850 МГц для площадок, где 50Вт уже не хватает по проникновению в застройке. Типичный апгрейд нижнего канала периметра или авто-шасси.

Модуль входит в линейку GaN 100Вт. Соседняя мощность — GaN 50 Вт. Сравнение бюджетов — GaN 50 vs 100, технология — GaN vs Digital. Полный гид по сборке — modular-rf-modules-guide.

Сценарии внедрения — периметр, критическая инфраструктура, мобильный РЭБ, мероприятия. Практика — modular rack, апгрейд периметра, factory perimeter.

Цена и наличие — по запросу. Антенна, охлаждение и БП согласуются в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить цену и срок — укажите шасси, число каналов и полосы угроз.

Перед апгрейдом с 50 до 100Вт повторяют КСВ на той же антенне: «мало мощности» часто оказывается фидером.

UHF 100Вт часто держат дольше видеополос при угрозе через застройку — тепловой карман считают с запасом.

Основные характеристики

Назначение усилителя GaN

Модуль усиливает сигнал помехи в узкой полосе 650–850 МГц внутри многоканального подавителя. Задача — дать предсказуемые 100 Вт на согласованной антенне, не раздувая массу и тепло всей стойки. Для интегратора это строительный блок: один SKU — одна полоса — один силовой карман.

Принцип работы

Входной возбуждающий сигнал поступает на GaN-каскад; на выходе — усиленная помеха в 650–850 МГц. Стабильность держат питание 28 В, теплоотвод и КСВ антенного тракта. Несогласованная нагрузка снижает КПД и греет корпус — антенну и кабель подбирают строго под паспорт полосы.

Преимущества технологии GaN

GaN PA даёт высокую плотность мощности при габаритах 125×60×20 мм и массе около 0.3 кг. Проще набрать многоканальный комплект без перегруза шасси. Сравнение с цифровой линейкой — GaN vs Digital и 50 vs 100.

Рабочие диапазоны

Рабочая полоса — 650–850 МГц. Облегчённый — 650–850 50Вт. Соседи — 500–650 100Вт и 850–1050 100Вт.

Подбор соседних полос — fpv-band-module-selection. Каталог — родительская категория.

Выходная мощность

Паспортная мощность — 100 Вт. Фактическая отдача зависит от КСВ, длины фидера, температуры радиатора и режима. В КП фиксируют режим (непрерывный/циклический) и запас по току БП на канал.

Энергоэффективность

GaN выгоднее в согласованном режиме: меньше тепла на ватт полезной помехи. На практике — правильный радиаторный карман, короткий ВЧ-тракт, без лишних переходников. Питание канала — 28 В; при нескольких модулях суммарный ток считают заранее.

Система охлаждения

Для 100 Вт используют радиатор на шасси и при необходимости принудительный обдув. Раскладка — rf-module-cooling-guide. На автомобиле учитывают пыль, вибрацию и доступ к кулерам.

Интеграция в комплексы

• Модульная стойка / рэк интегратора
• Автомобильное шасси
• Мачтовый или кровельный сектор периметра
• Лабораторный стенд проверки КСВ и маски

Модуль стыкуется с многоканальными шасси при согласованных разъёмах, БП 28В и антеннах под полосу. Готовые форм-факторы — подавители, «Ромашка», «Гарпия», стационарные комплексы. Соседние линейки — Digital 50Вт, Modules 50Вт, Modular 100/200.

Силовой UHF-якорь рядом с 2,4/видео. Антенна крупнее ВЧ — ветровая нагрузка в смете обязательна. Стойка — modular rack.

Типовые сценарии применения

1. Периметр — канал 650–850 МГц в многополосной стойке.
2. Авто-пост — усиление сектора после замера эфира.
3. Мероприятие — временный комплект рядом с 2,4/5 ГГц.
4. Апгрейд — замена/добавление канала без смены всего комплекса.

Кейсы: factory perimeter, stadium FPV, perimeter upgrade.

Для каких комплексов подходит

Подходит интеграторам и службам, которые собирают модульный РЭБ под конкретный эфир. Не подходит как единственное устройство без антенны, БП и регламента. Если нужен готовый форм-фактор — смотрите каталог подавителей выше.

Ограничения применения

• Работает только в полосе 650–850 МГц
• Требует согласованной антенны и охлаждения
• Не является законченным изделием РЭБ без шасси и управления
• Режим и безопасная зона задаёт проект

В КП считают ток БП 28В и обдув. ЗИП — запасной модуль и уплотнения разъёмов для зимы.

Итоговая логика: поднимают при угрозе через застройку по регламенту; не дублируют без нужды соседний 500–650/850–1050.

Срок поставки, ЗИП и обучение смены по этой полосе вносят в одно КП вместе с раскладкой соседних каналов — иначе ПНР растягивается на лишние выезды. Заявка на расчёт — контакты.

UHF 100Вт почти всегда становится «длинным» каналом смены при угрозе через застройку. Поэтому тепловой карман и сечение питания считают с запасом — просадка БП бьёт сразу по самому нужному нижнему каналу. На авто антенну ставят выше кузовных «теней»; на складе — ближе к линии подхода.

Если параллельно живёт 50Вт-версия, в пояснении к КП явно пишут, зачем апгрейд. Иначе служба закупки видит дубль SKU и вычёркивает нужный канал. Длину фидера и тип разъёма фиксируют в спецификации сразу.

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор полос под замер эфира, проектирование раскладки модулей в шасси, поставку с документами для юрлица, интеграцию с антеннами и БП, пусконаладку, ввод в эксплуатацию и обучение персонала. Гарантийное сопровождение и запасные модули фиксируются в договоре.

Запросить КП — контакты.

Итоговая комплектация UHF 650–850 100Вт тяжелее по инженерии питания, чем «кажется по названию». Кроме модуля нужны антенна, запас по току 28В, контроль температуры и регламент длительности непрерывной работы. Это фиксируют до поставки — тогда ПНР занимает часы, а не недели.

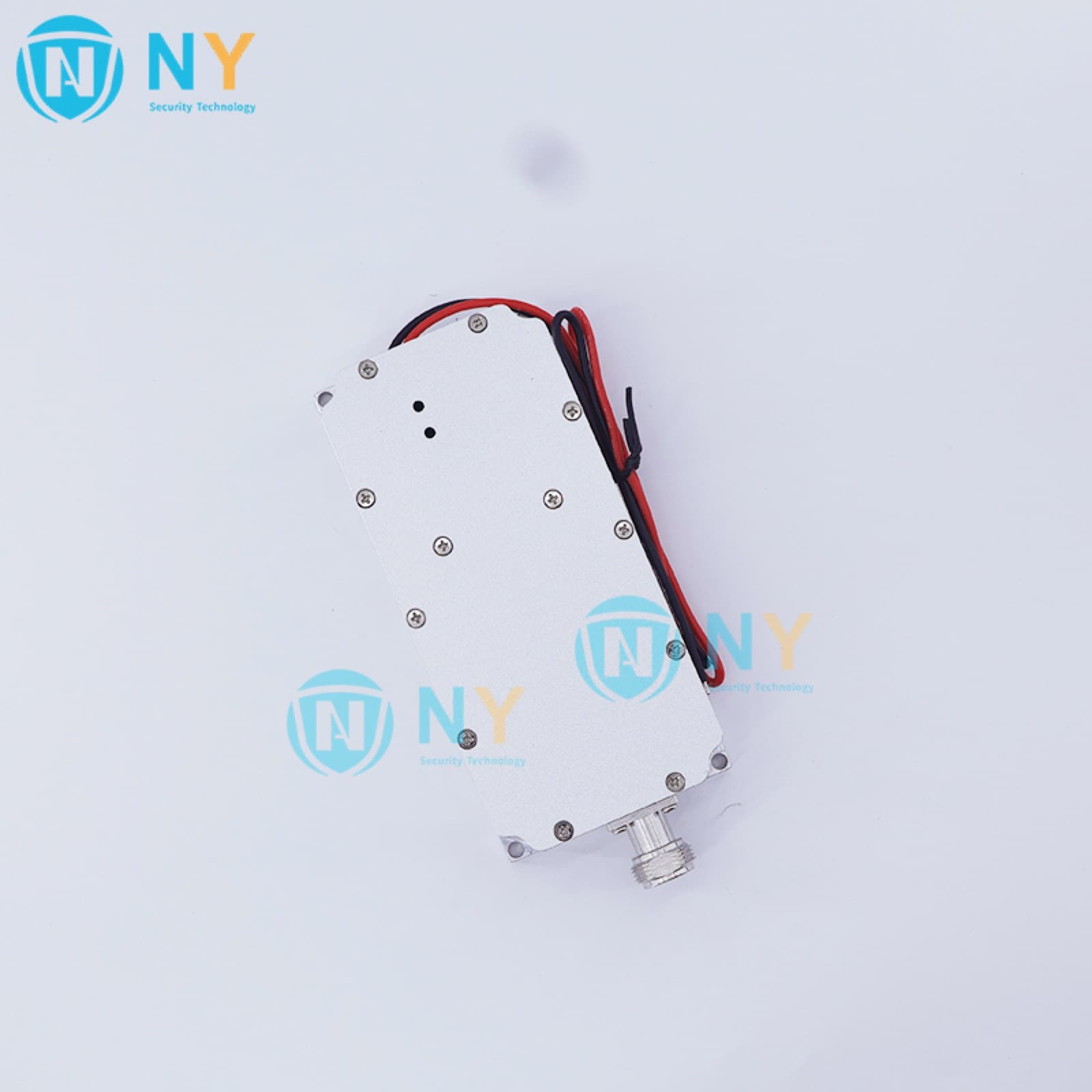

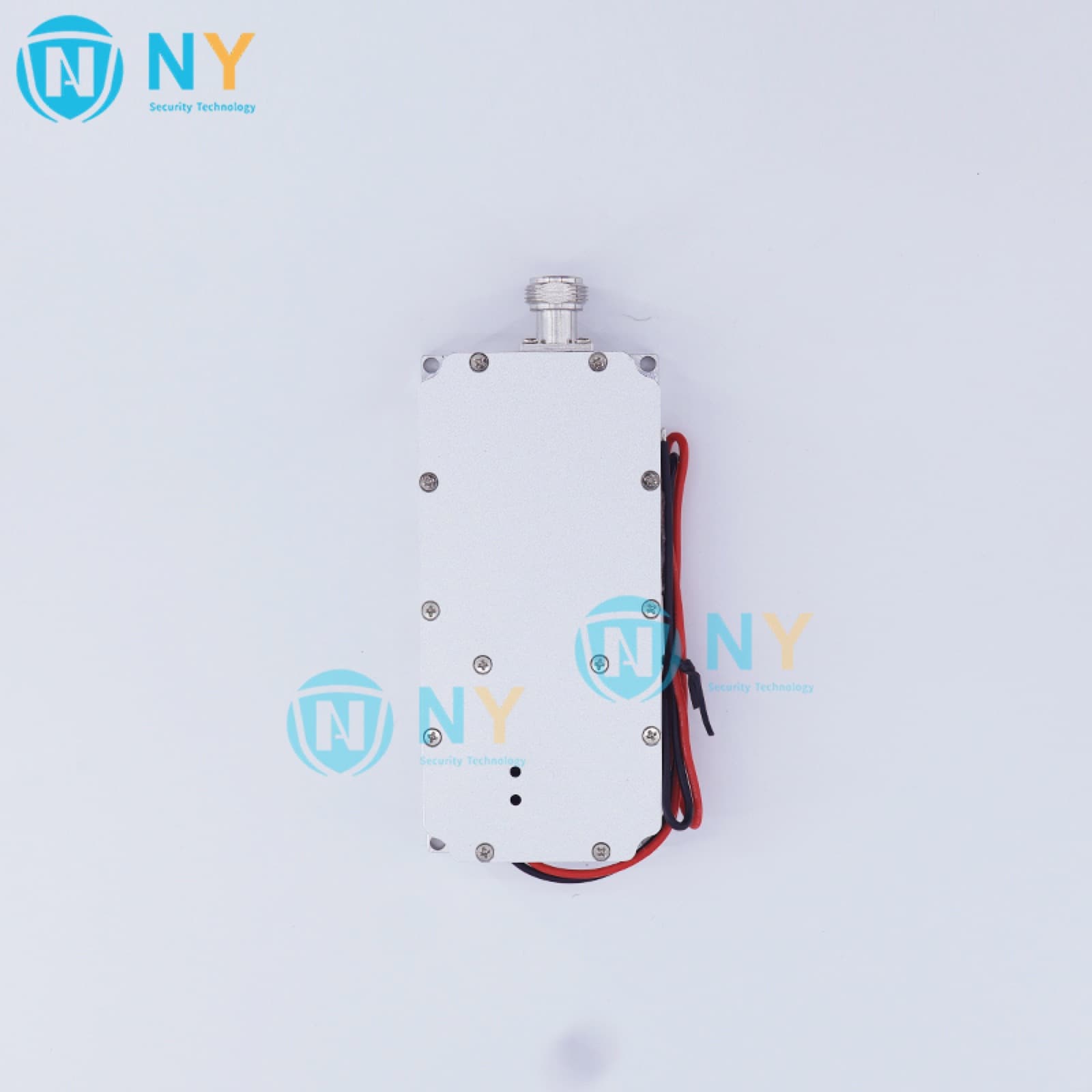

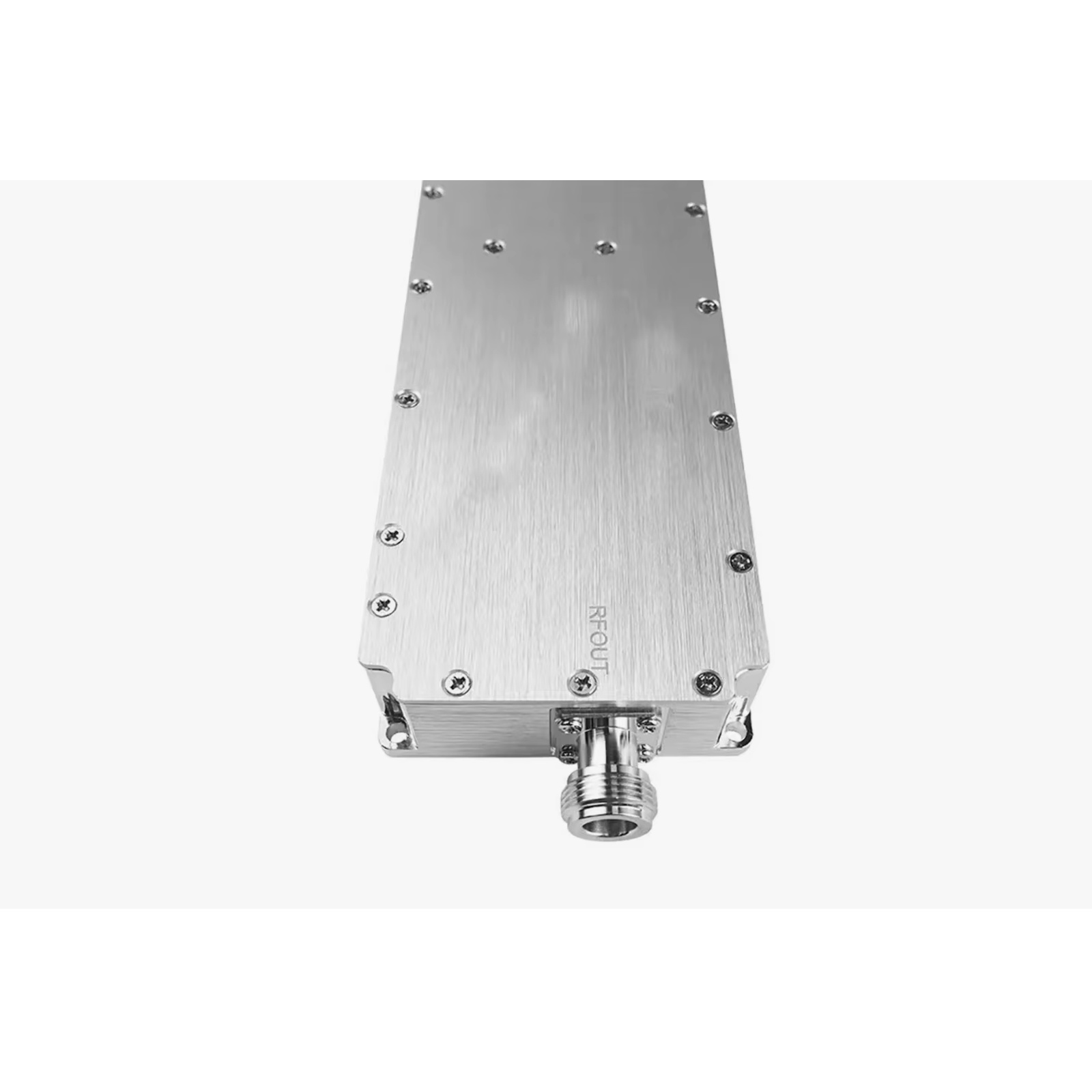

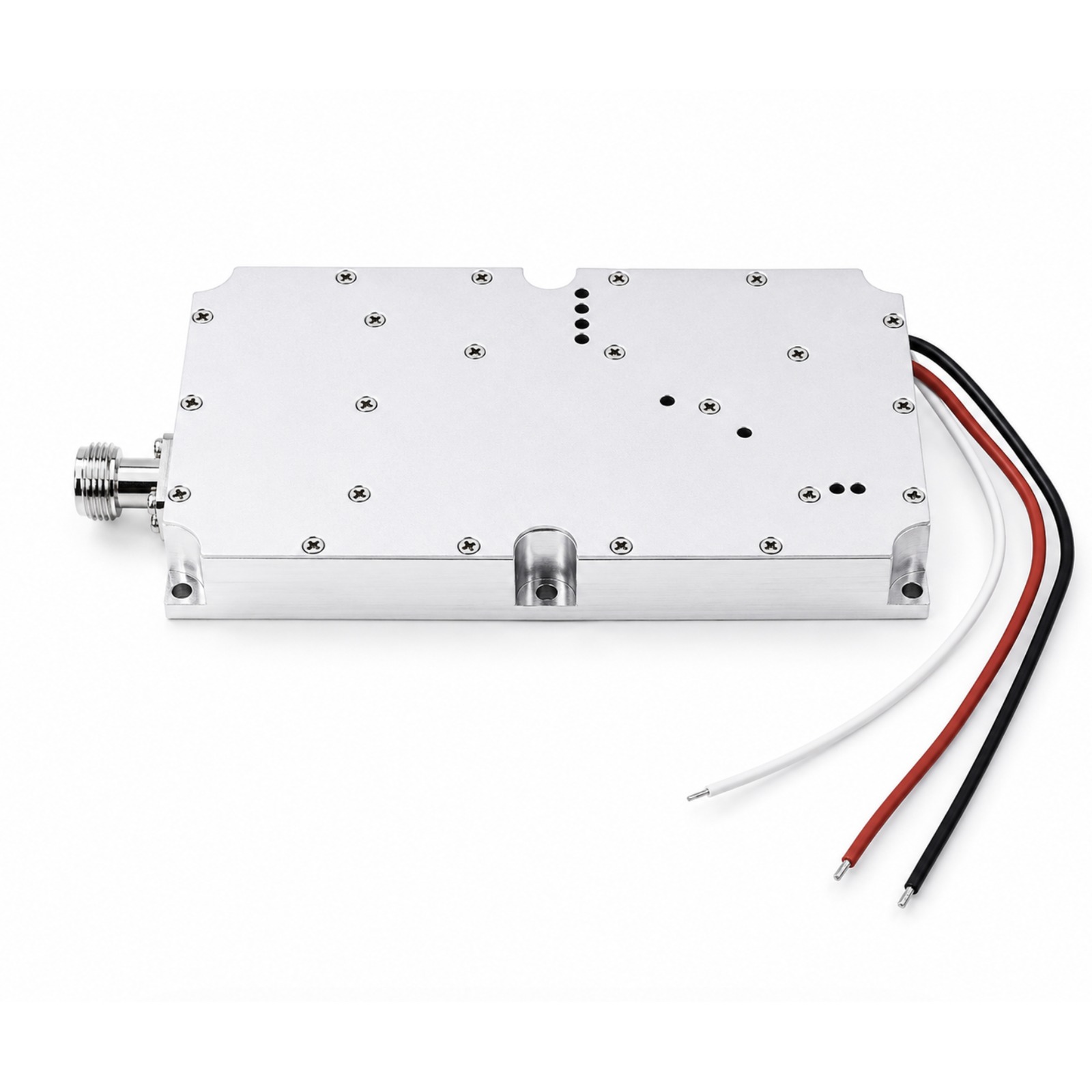

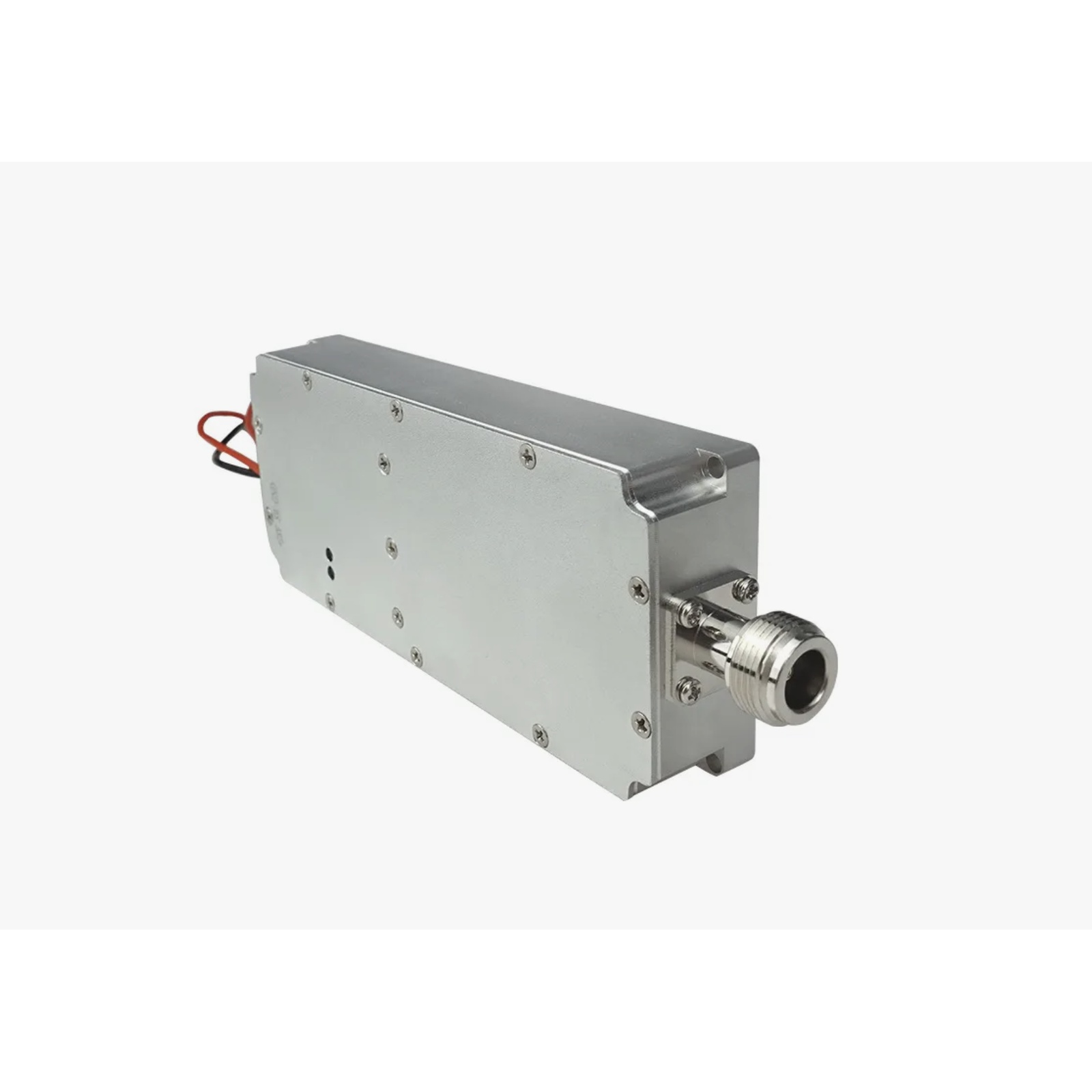

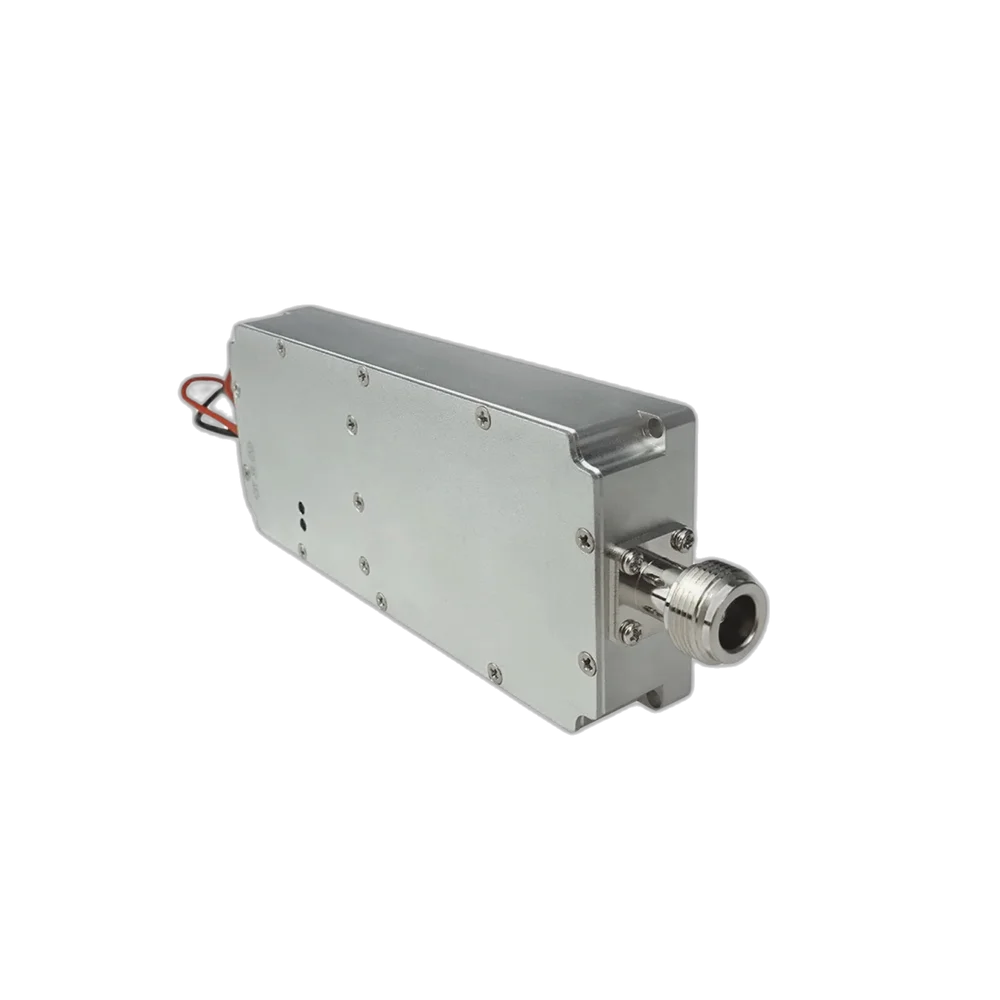

Фотографии товара

Реальные кадры из ProductGallery модуля. Каждое фото ведёт на карточку товара.

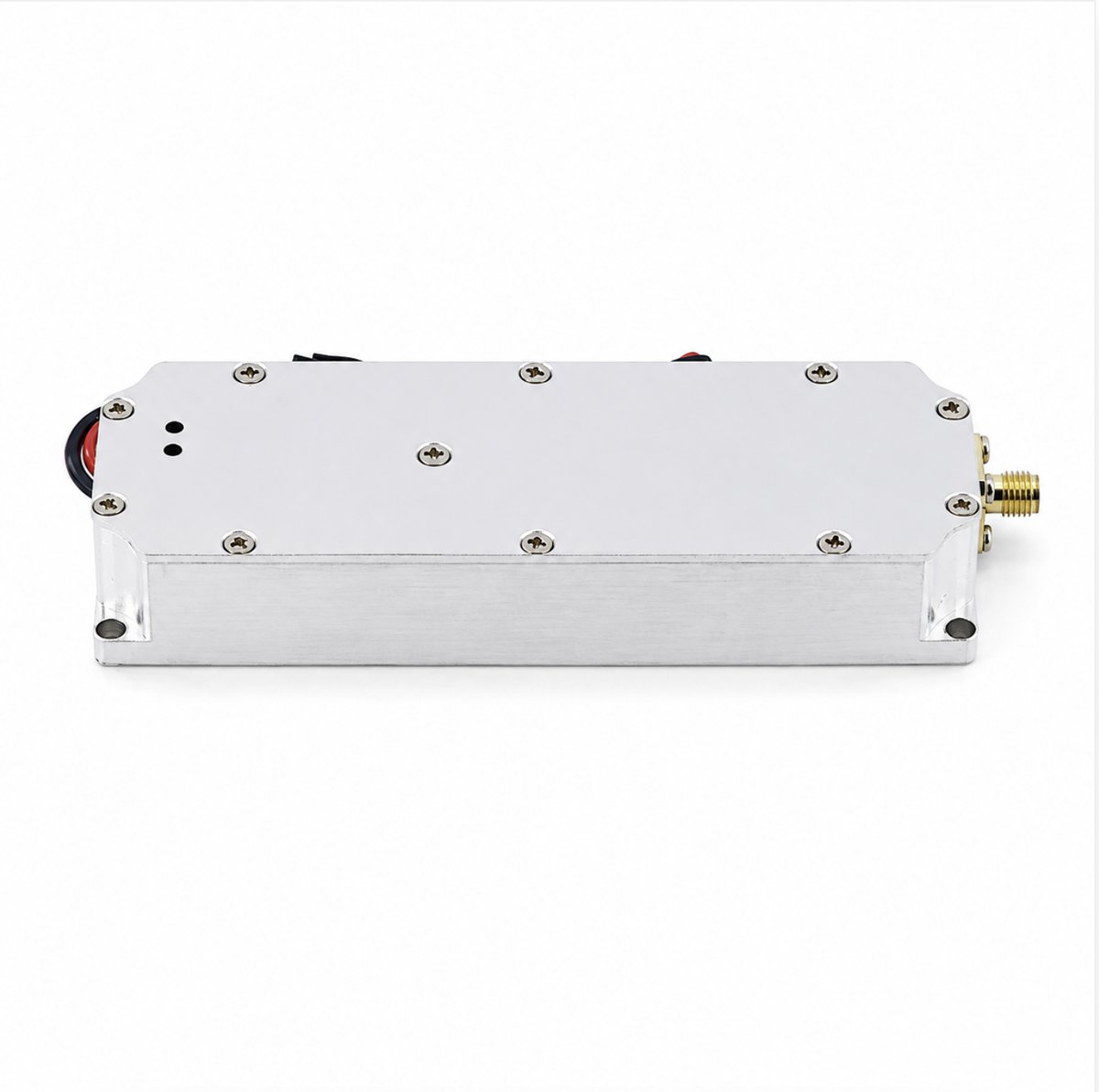

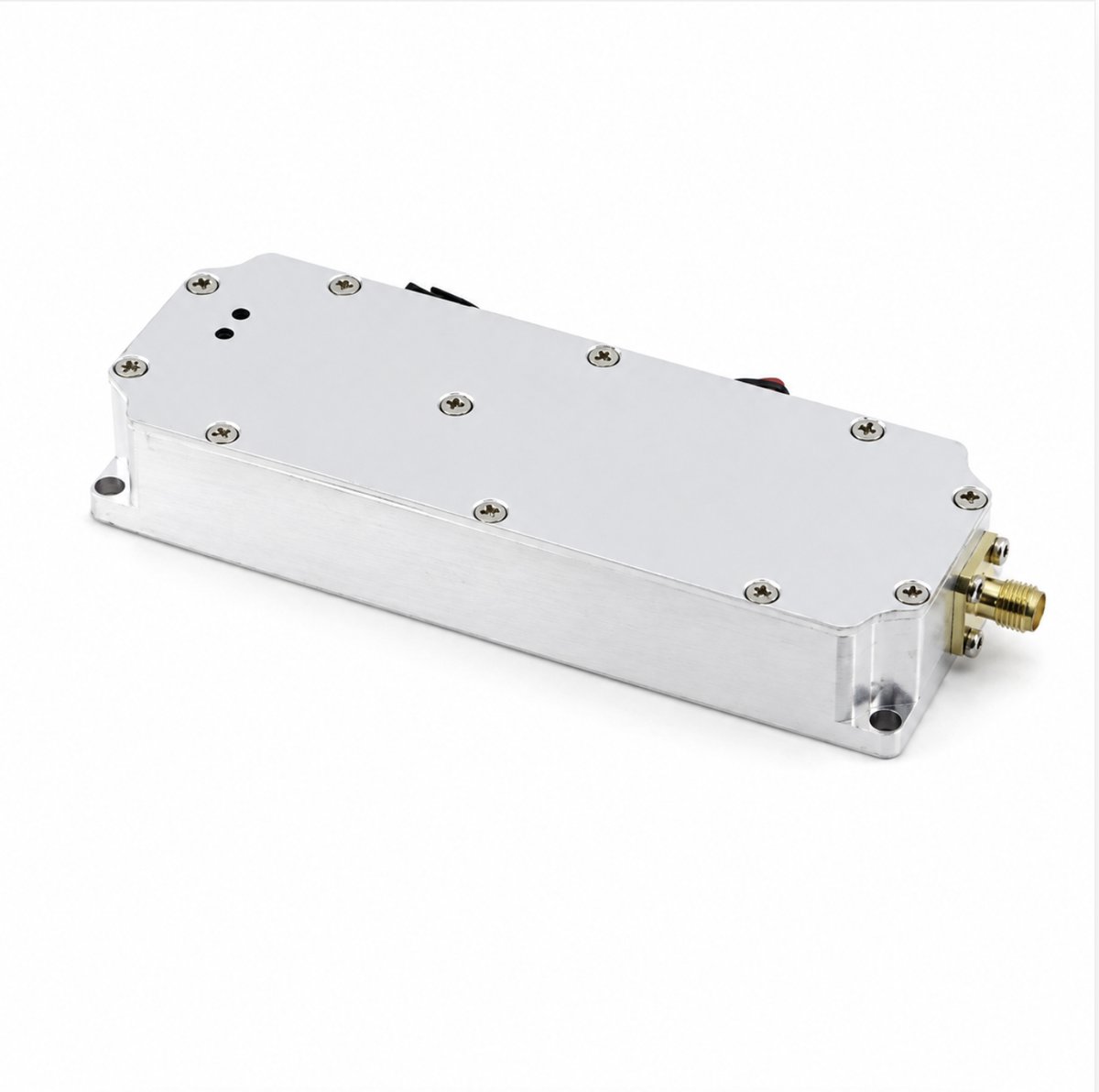

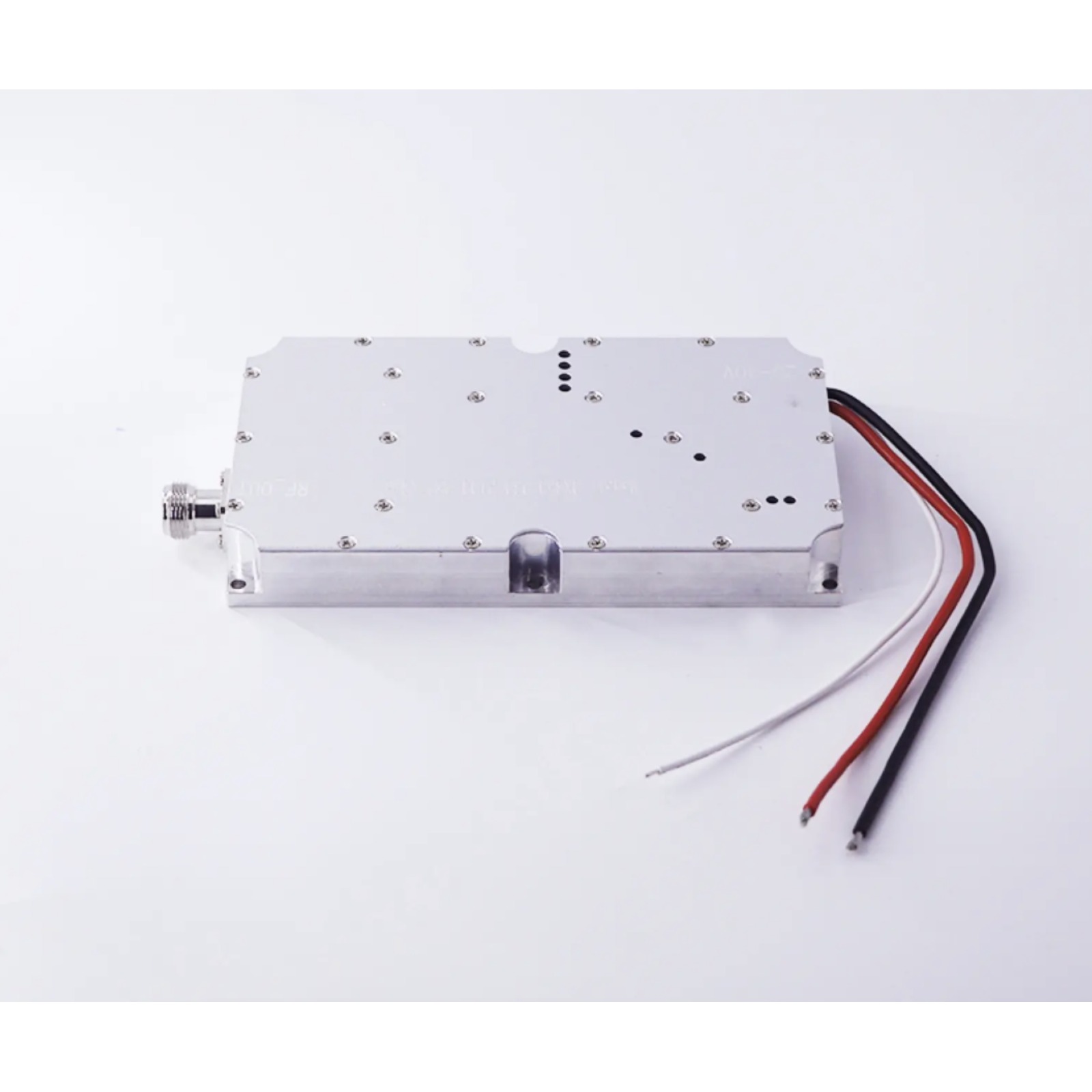

Похожие модели
