GAN транзистор 350–500 МГц 100 Вт — модуль подавителя дронов и генератора сигналов — генератор помех

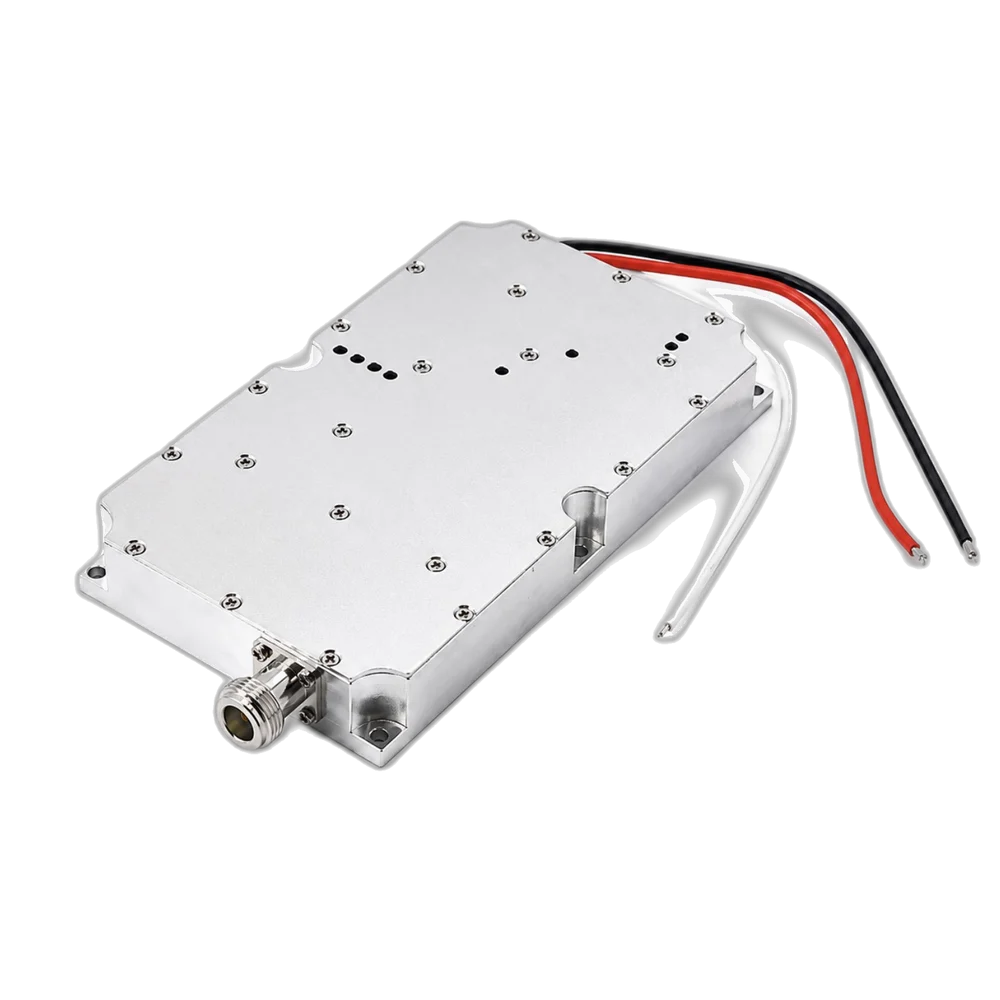

GaN 100Вт 350–500 МГц — GaN PA-модуль 100 Вт для полосы 350–500 МГц. Это силовой RF-канал для сборки модульного комплекса: стойка, автомобильное шасси, мачтовый сектор или лабораторный стенд. Готовым подавителем «из коробки» модуль не является.

Сегмент 350–500 МГц между «глубоким» НЧ и UHF 500+. 100Вт берут для объектов с подтверждённой активностью в этой полосе и готовой антенной инфраструктурой.

Модуль входит в линейку GaN 100Вт. Соседняя мощность — GaN 50 Вт. Сравнение бюджетов — GaN 50 vs 100, технология — GaN vs Digital.

Сценарии внедрения — периметр, критическая инфраструктура, мобильный РЭБ, мероприятия. Практика — modular rack и апгрейд периметра.

Цена и наличие — по запросу. Антенна, охлаждение и БП согласуются в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить цену и срок — укажите шасси, число каналов и полосы угроз.

Перед покупкой сверяют, нет ли уже закрытой соседней полосы тем же типом антенны «на глаз» — иначе получают два SKU без понятной зоны ответственности.

Срок поставки и комплект крепежа антенны 350–500 фиксируют отдельно от модуля: без механики канал на объекте не считается готовым к смене.

Основные характеристики

Назначение усилителя GaN

Модуль усиливает сигнал помехи в узкой полосе 350–500 МГц внутри многоканального подавителя. Задача — дать предсказуемые 100 Вт на согласованной антенне, не раздувая массу и тепло всей стойки. Для интегратора это строительный блок: один SKU — одна полоса — один силовой карман.

Принцип работы

Входной возбуждающий сигнал поступает на GaN-каскад; на выходе — усиленная помеха в 350–500 МГц. Стабильность держат питание 28 В, теплоотвод и КСВ антенного тракта. Несогласованная нагрузка снижает КПД и греет корпус — антенну и кабель подбирают строго под паспорт полосы.

Преимущества технологии GaN

GaN PA даёт высокую плотность мощности при габаритах 125×60×20 мм и массе около 0.3 кг. Проще набрать многоканальный комплект без перегруза шасси. Когда сравнивают с цифровой 50Вт-линейкой — GaN vs Digital и сравнение 50/100.

Рабочие диапазоны частот

Рабочая полоса — 350–500 МГц. Облегчённый — 350–500 50Вт. Соседи — 200–350 100Вт и 500–650 100Вт.

Подбор соседних полос — fpv-band-module-selection. Каталог полос — родительская категория.

Выходная мощность

Паспортная мощность — 100 Вт. Фактическая отдача зависит от КСВ, длины фидера, температуры радиатора и режима. В КП фиксируют режим (непрерывный/циклический) и запас по току БП на канал.

Энергоэффективность

GaN выгоднее в согласованном режиме: меньше тепла на ватт полезной помехи. На практике — правильный радиаторный карман, короткий ВЧ-тракт, без лишних переходников. Питание канала — 28 В; при нескольких модулях суммарный ток считают заранее.

Система охлаждения

Для 100 Вт используют радиатор на шасси и при необходимости принудительный обдув. Раскладка и температурные ориентиры — rf-module-cooling-guide. На автомобиле учитывают пыль, вибрацию и доступ к кулерам.

Варианты интеграции

• Модульная стойка / рэк интегратора
• Автомобильное шасси
• Мачтовый или кровельный сектор периметра
• Лабораторный стенд проверки КСВ и маски

Совместимость с комплексами РЭБ

Модуль стыкуется с многоканальными шасси NERO и проектами интеграторов при согласованных разъёмах, БП 28В и антеннах под полосу. Готовые форм-факторы без самостоятельной сборки — подавители, «Ромашка», «Гарпия», стационарные комплексы. Соседние модульные линейки — Digital 50Вт, Modules 50Вт, Modular 100/200.

В многоканальной стойке закрывает «середину низа» спектра. Без него остаются дыры между 200–350 и 500–650.

Типовые сценарии применения

1. Периметр — канал 350–500 МГц в многополосной стойке склада/промзоны.
2. Авто-пост — усиление сектора после замера эфира.
3. Мероприятие — временный комплект рядом с 2,4/5 ГГц.
4. Апгрейд — замена слабого канала без смены всего комплекса.

Кейсы: factory perimeter, stadium FPV, perimeter upgrade.

Для каких задач подходит

Подходит интеграторам и службам, которые собирают модульный РЭБ под конкретный эфир. Не подходит как единственное устройство без антенны, БП и регламента. Если нужен готовый форм-фактор — смотрите каталог подавителей выше.

Ограничения применения

• Работает только в полосе 350–500 МГц
• Требует согласованной антенны и охлаждения
• Не является законченным изделием РЭБ без шасси и управления
• Режим и безопасная зона задаёт проект

КП: модуль, антенна 350–500, механика крепления, обдув, обучение смены по порядку подъёма нижних каналов.

Полосу 350–500 добавляют, когда нижний 200–350 и верхний 500–650 уже закрыты, а в журнале остаются всплески «посередине». Это типичный второй шаг доукомплектации, а не первый модуль «с нуля». На стенде его проверяют рядом с соседями, чтобы фильтры и антенны не перекрывались вредным образом.

Перед серийной поставкой согласуют подписи на панели с уже существующими UHF-каналами, чтобы ночная смена не путала сегменты эфира.

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор полос под замер эфира, проектирование раскладки модулей в шасси, поставку с документами для юрлица, интеграцию с антеннами и БП, пусконаладку, ввод в эксплуатацию и обучение персонала. Гарантийное сопровождение и запасные модули фиксируются в договоре.

Запросить КП — контакты.

Итоговая логика для смены: 350–500 закрывает дыру между 200–350 и 500–650. На панели — отдельная подпись, в журнале — отдельная строка, в ЗИП — отдельный артикул антенны.
