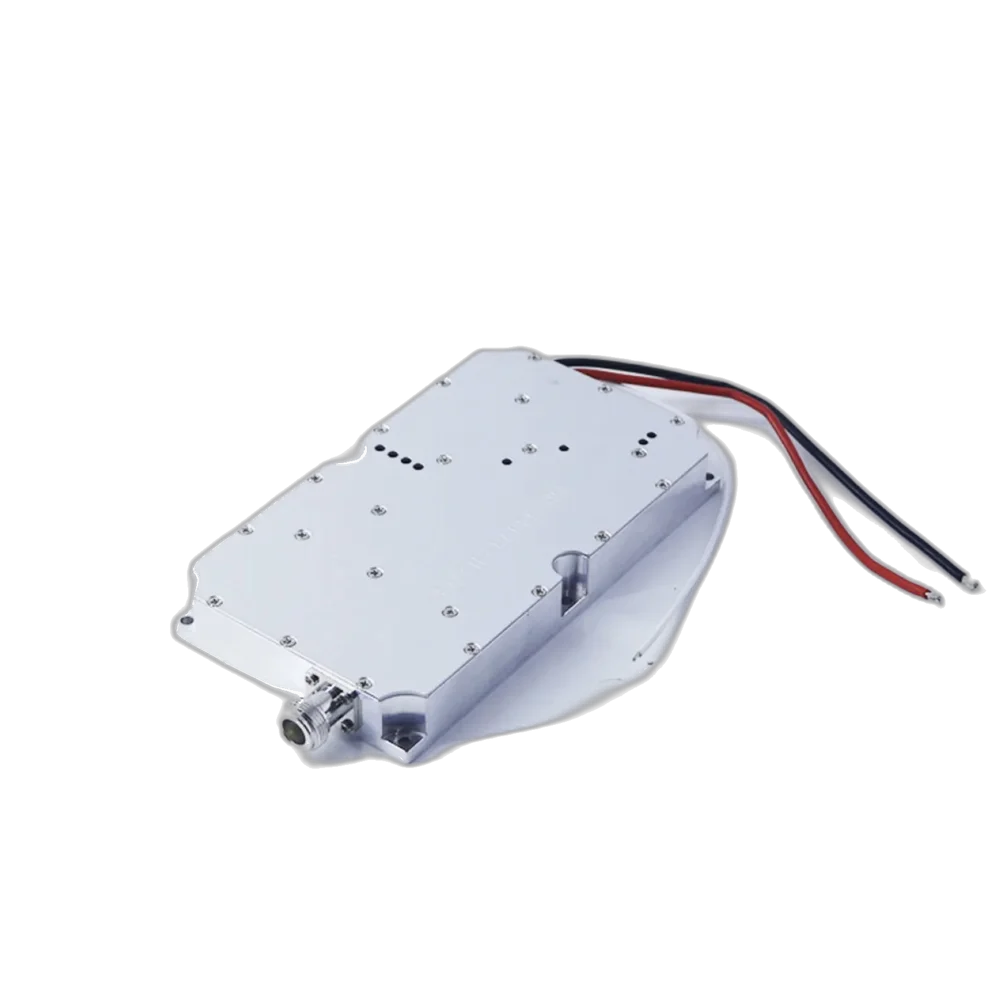

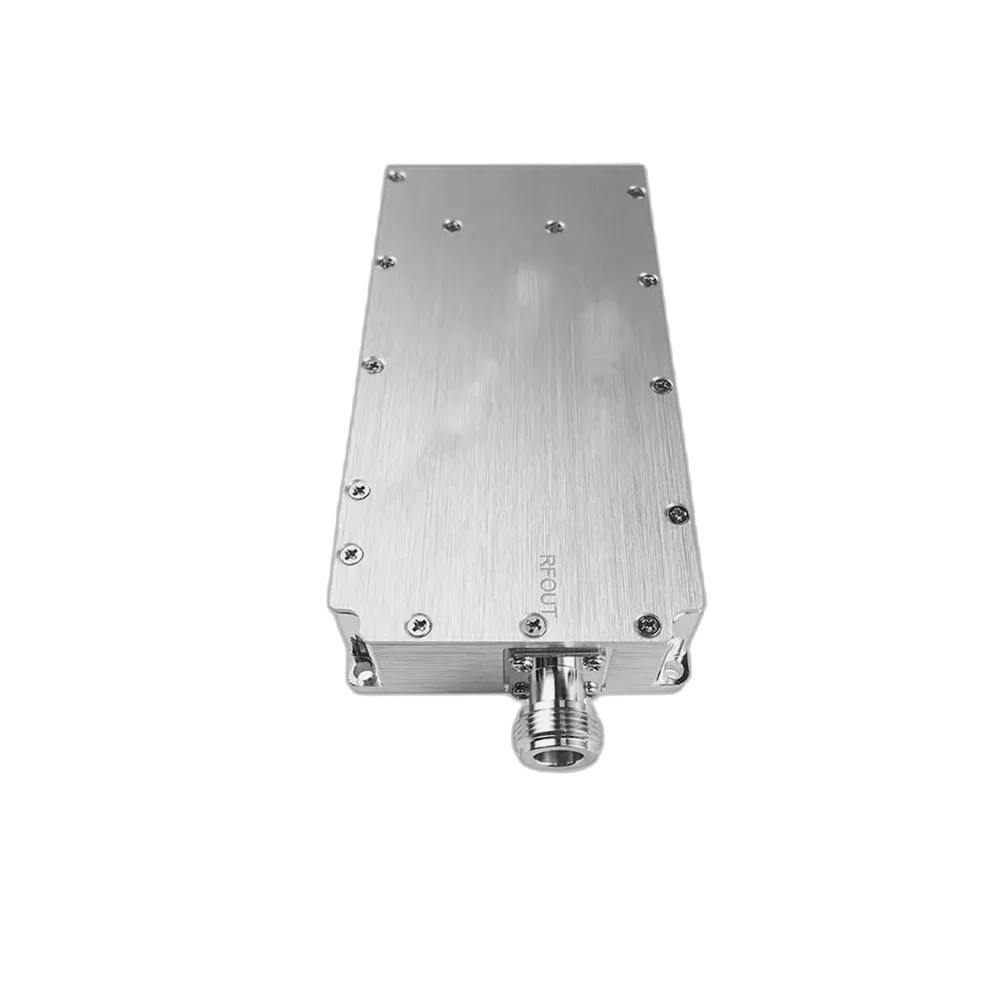

GaN 100Вт 5100–5300 МГц — GaN PA-модуль 100 Вт для полосы 5100–5300 МГц. Это не готовый подавитель, а силовой RF-канал для сборки модульного комплекса: стойка, автомобильное шасси, мачтовый сектор или лабораторный стенд.

Усиленный канал 5,1–5,3 ГГц для площадок, где 50 Вт уже не хватает по запасу на дальность или по числу одновременных линков. Типичный апгрейд периметрового сектора после замеров эфира.

Модуль входит в линейку GaN 100Вт. Соседние мощности и полосы подбирают по замеру эфира, а не «комплектом наугад». Сравнение с цифровой 50Вт-линейкой — GaN 50 vs Digital 50. Охлаждение — гид по охлаждению модулей.

Сценарии внедрения — периметр, критическая инфраструктура, мобильный РЭБ. Практика сборки — modular rack и апгрейд периметра.

Цена и наличие — по запросу. Конфигурация антенны, охлаждения и БП согласуется в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить цену и срок — укажите шасси, число каналов и полосы угроз.

Основные характеристики

Назначение усилителя GaN

Модуль усиливает сигнал помехи в узкой полосе 5100–5300 МГц внутри многоканального подавителя. Его задача — дать предсказуемую выходную мощность 100 Вт на согласованной антенне, не раздувая массу и тепло всей стойки. Для интегратора это строительный блок: один SKU — одна полоса — один силовой карман.

Принцип работы

Входной возбуждающий сигнал полосы поступает на GaN-каскад; на выходе формируется усиленная помеха в 5100–5300 МГц. Стабильность держат питание 28 В, теплоотвод и КСВ антенного тракта. Несогласованная нагрузка снижает КПД и греет корпус — поэтому антенну и кабель подбирают строго под паспорт полосы.

Преимущества технологии GaN

GaN PA даёт высокую плотность мощности при компактных габаритах 125×60×20 мм и массе около 0.3 кг. По сравнению с более «тяжёлыми» решениями проще набрать многоканальный комплект без перегруза шасси. Когда сравнивают с цифровой 50Вт-линейкой — смотрите GaN vs Digital и сравнение 50/100.

Диапазоны рабочих частот

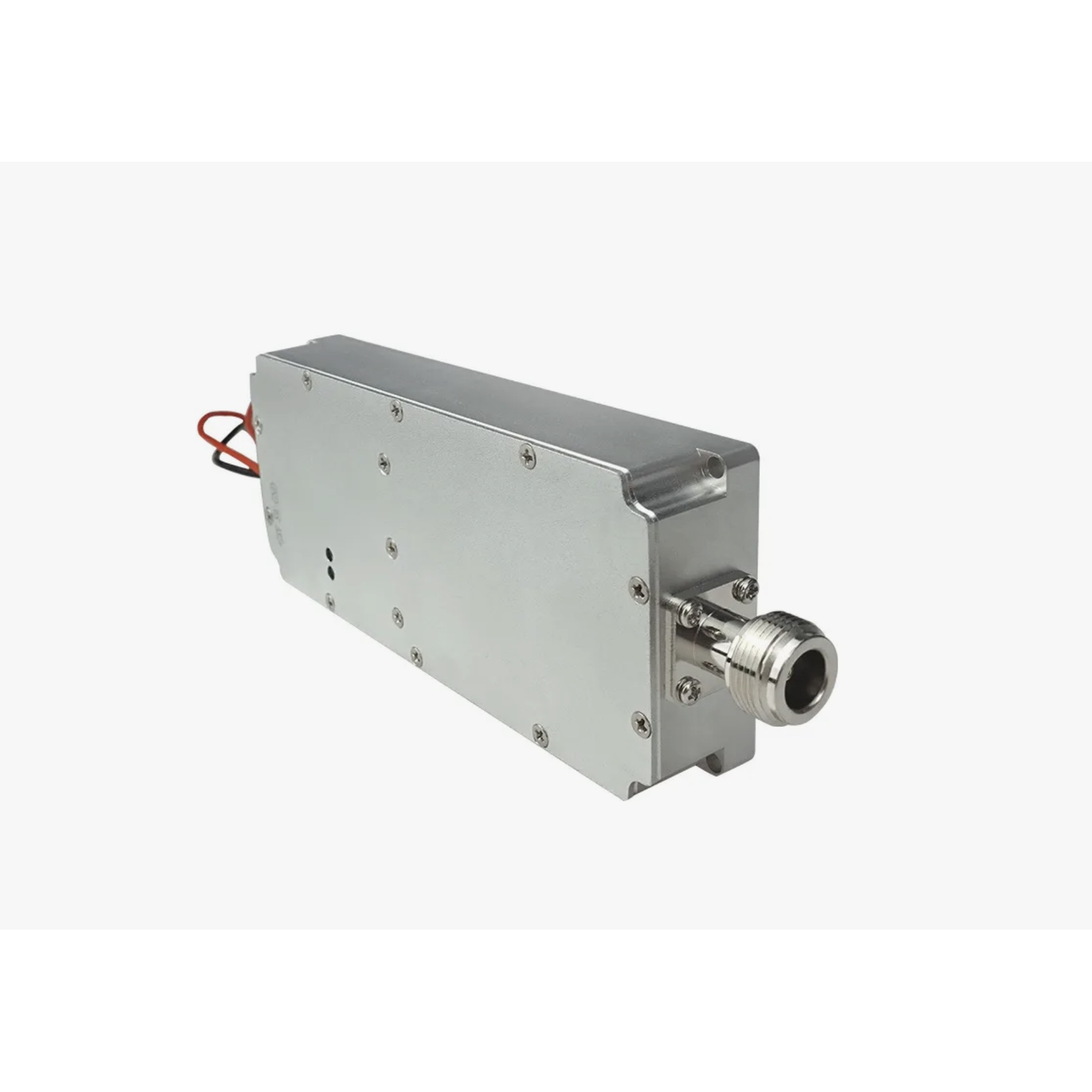

Рабочая полоса модуля — 5100–5300 МГц. Тот же диапазон в 50Вт — если охлаждение и БП ограничены. Соседний «классический» 5,8 — 5700–5900 100Вт.

Подбор соседних полос для FPV — fpv-band-module-selection. Полный каталог полос — в родительской категории.

Выходная мощность

Паспортная выходная мощность — 100 Вт. Фактическая отдача на воздухе зависит от КСВ, длины фидера, температуры радиатора и режима работы. В КП фиксируют режим (непрерывный/циклический) и запас по току БП на канал.

Энергоэффективность

GaN-каскад выгоднее держать в согласованном режиме: меньше тепла на ватт полезной помехи. На практике это значит правильный радиаторный карман, короткий ВЧ-тракт и отсутствие «лишних» переходников. Питание канала — 28 В; при сборке нескольких модулей суммарный ток считают заранее.

Системы охлаждения

Для 100 Вт используют радиатор на шасси и при необходимости принудительный обдув. Правила раскладки и температурные ориентиры — в rf-module-cooling-guide. На автомобиле учитывают пыль, вибрацию и доступ к кулерам для обслуживания.

Варианты интеграции

• Модульная стойка / рэк интегратора
• Автомобильное шасси с магнитными или стационарными антеннами
• Мачтовый или кровельный сектор периметра
• Лабораторный стенд для проверки КСВ и маски

Совместимость с соседними модулями и разъёмами согласуем на этапе проекта. Готовые комплексы без самостоятельной сборки — подавители дронов и стационарные комплексы.

Сценарии применения

1. Периметр склада/промзоны — канал 5100–5300 МГц в многополосной стойке.
2. Автомобильный пост — усиление сектора, где замеры показали активность в этой полосе.
3. Мероприятие — временный комплект рядом с 2,4/5 ГГц.
4. Апгрейд — замена слабого канала без смены всего комплекса.

Ставят в стойку рядом с 2,4 ГГц и 5,8 ГГц, чтобы закрыть «среднюю» пятёрку. Практика апгрейда — кейс модульного периметра.

Для каких комплексов подходит

Подходит интеграторам и службам, которые собирают модульный РЭБ под конкретный эфир. Не подходит как «коробка из магазина» для разового включения без антенны, БП и регламента. Если нужен готовый форм-фактор — смотрите Ромашку или Гарпию.

Ограничения применения

• Работает только в полосе 5100–5300 МГц — соседние частоты не «закрывает сам»
• Требует согласованной антенны и охлаждения
• Не является законченным изделием РЭБ без шасси и управления
• Режим и безопасность зоны задаёт проект, а не модуль в одиночку

Апгрейд с 50 до 100 Вт на этой полосе имеет смысл только после замера: если линк и так рвётся на границе сектора, удвоение мощности без смены антенны и высоты даст мало. Если же эфир плотный и несколько бортов сидят в 5,1–5,3 одновременно — 100 Вт окупается как запас по насыщению. После замены модуля обязательно повторяют проверку КСВ: разъём и кабель от 50Вт-канала не всегда оптимальны под новый режим.

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор полос под замер эфира, проектирование раскладки модулей в шасси, поставку с документами для юрлица, интеграцию с антеннами и БП, пусконаладку, ввод в эксплуатацию и обучение персонала. Гарантийное сопровождение и запасные модули фиксируются в договоре.

Запросить КП — контакты.

Если параллельно живёт цифровая 50Вт-линейка, инженеры сравнивают не «бренд», а тепло, доступность полосы и срок замены. Итог сравнения закрепляют ссылкой на GaN vs Digital в пояснительной записке проекта.

Похожие модели

В пояснении к КП для заказчика полезно сразу указать, чем этот канал отличается от 5,8: иначе служба закупки видит «ещё один 5 ГГц» и пытается вычеркнуть SKU как дубль. Полосы разные — и антенны тоже.

Материалы и кейсы

• Каталог GaN 100Вт
• GaN vs Digital
• Охлаждение RF-модулей
• Кейс модульного периметра
• FAQ по подавителям

Итоговая комплектация 100Вт для 5100–5300 должна явно отличаться в документах от соседнего 5,8-канала: разные антенны, разные подписи на панели, разные строки в журнале смены. Такая дисциплина маркировки дешевле любого повторного выезда интегратора после путаницы «какой 5 ГГц у нас сегодня горячий».
