GAN 3300–3500 MHz 50 Вт модуль подавления беспилотных летательных аппаратов — генератор помех

GaN 50Вт 3300–3500 МГц — GaN PA-модуль 50 Вт для полосы 3300–3500 МГц. Это силовой RF-канал для сборки модульного комплекса: стойка, автомобильное шасси, мачтовый сектор или лабораторный стенд. Готовым подавителем «из коробки» модуль не является.

Окно 3300–3500 МГц замыкает нижнюю «тройку» около 3,3–3,5 ГГц в линейке 50Вт. Нужно при подтверждённых линках в этой полосе, часто на объектах со смешанным эфиром.

Модуль входит в линейку GaN 50Вт. Соседняя мощность — GaN 100 Вт. Сравнение бюджетов — GaN 50 vs 100, технология — GaN vs Digital. Полный гид по сборке — modular-rf-modules-guide.

Сценарии внедрения — периметр, критическая инфраструктура, мобильный РЭБ, мероприятия. Практика — modular rack, апгрейд периметра, factory perimeter.

Цена и наличие — по запросу. Антенна, охлаждение и БП согласуются в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить цену и срок — укажите шасси, число каналов и полосы угроз.

Маркировку на панели делают отличной от 3100–3300. Путаница здесь стоит повторного выезда.

Эталон нагрева вносят в паспорт объекта. Через сезон сравнение с эталоном быстрее диагностики «на глаз».

Срок поставки антенны 3300–3500 и опцию этапа 2 (4,5+/5 ГГц) фиксируют в одном графике проекта, даже если второй этап пока не оплачен.

Основные характеристики

Назначение усилителя GaN

Модуль усиливает сигнал помехи в узкой полосе 3300–3500 МГц внутри многоканального подавителя. Задача — дать предсказуемые 50 Вт на согласованной антенне, не раздувая массу и тепло всей стойки. Для интегратора это строительный блок: один SKU — одна полоса — один силовой карман.

Принцип работы

Входной возбуждающий сигнал поступает на GaN-каскад; на выходе — усиленная помеха в 3300–3500 МГц. Стабильность держат питание 28 В, теплоотвод и КСВ антенного тракта. Несогласованная нагрузка снижает КПД и греет корпус — антенну и кабель подбирают строго под паспорт полосы.

Преимущества технологии GaN

GaN PA даёт высокую плотность мощности при габаритах 120×40×20 мм и массе около 0.3 кг. Проще набрать многоканальный комплект без перегруза шасси. Сравнение с цифровой линейкой — GaN vs Digital и 50 vs 100.

Рабочие диапазоны

Рабочая полоса — 3300–3500 МГц. Ниже — 3100–3300. Выше по каталогу смотрят 4500–4700 и 5 ГГц-каналы.

Подбор соседних полос — fpv-band-module-selection. Каталог — родительская категория.

Выходная мощность

Паспортная мощность — 50 Вт. Фактическая отдача зависит от КСВ, длины фидера, температуры радиатора и режима. В КП фиксируют режим (непрерывный/циклический) и запас по току БП на канал.

Энергоэффективность

GaN выгоднее в согласованном режиме: меньше тепла на ватт полезной помехи. На практике — правильный радиаторный карман, короткий ВЧ-тракт, без лишних переходников. Питание канала — 28 В; при нескольких модулях суммарный ток считают заранее.

Система охлаждения

Для 50 Вт используют радиатор на шасси и при необходимости принудительный обдув. Раскладка — rf-module-cooling-guide. На автомобиле учитывают пыль, вибрацию и доступ к кулерам.

Интеграция в комплексы

• Модульная стойка / рэк интегратора
• Автомобильное шасси
• Мачтовый или кровельный сектор периметра
• Лабораторный стенд проверки КСВ и маски

Модуль стыкуется с многоканальными шасси при согласованных разъёмах, БП 28В и антеннах под полосу. Готовые форм-факторы — подавители, «Ромашка», «Гарпия», стационарные комплексы. Соседние линейки — Digital 50Вт, Modules 50Вт, Modular 100/200.

Ставят как отдельный карман между S и C-диапазонами. На рэке интегратора — modular rack.

Типовые сценарии применения

1. Периметр — канал 3300–3500 МГц в многополосной стойке.
2. Авто-пост — усиление сектора после замера эфира.
3. Мероприятие — временный комплект рядом с 2,4/5 ГГц.
4. Апгрейд — замена/добавление канала без смены всего комплекса.

Кейсы: factory perimeter, stadium FPV, perimeter upgrade.

Для каких комплексов подходит

Подходит интеграторам и службам, которые собирают модульный РЭБ под конкретный эфир. Не подходит как единственное устройство без антенны, БП и регламента. Если нужен готовый форм-фактор — смотрите каталог подавителей выше.

Ограничения применения

• Работает только в полосе 3300–3500 МГц
• Требует согласованной антенны и охлаждения
• Не является законченным изделием РЭБ без шасси и управления
• Режим и безопасная зона задаёт проект

КП включает модуль, антенну 3300–3500, расчёт тока 28В и обучение. Для сети объектов унифицируют разъём.

Итоговая логика: канал закрывает дыру перед переходом к 4,5+ ГГц; без замера в постоянный дежурный режим не ставят.

Срок поставки, ЗИП и обучение смены по этой полосе вносят в одно КП вместе с раскладкой соседних каналов — иначе ПНР растягивается на лишние выезды. Заявка на расчёт — контакты.

Переход от 3,3–3,5 к 4,5+ ГГц в одном проекте часто растягивают на два этапа финансирования. Модуль 3300–3500 позволяет закрыть текущую дыру, не покупая сразу всю верхнюю сетку. В КП это оформляют как этап 1 с опцией расширения.

Унификация разъёмов с соседними 3100–3300 упрощает ЗИП. Маркировку панелей делают до отгрузки — переклеивать бирки на объекте дороже.

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор полос под замер эфира, проектирование раскладки модулей в шасси, поставку с документами для юрлица, интеграцию с антеннами и БП, пусконаладку, ввод в эксплуатацию и обучение персонала. Гарантийное сопровождение и запасные модули фиксируются в договоре.

Запросить КП — контакты.

Итоговая комплектация 3300–3500 согласуется с планом этапа 2 (4,5+/5 ГГц), чтобы разъёмы и БП не пришлось менять при расширении. Модуль остаётся рабочим блоком, а не тупиковым SKU первого года.

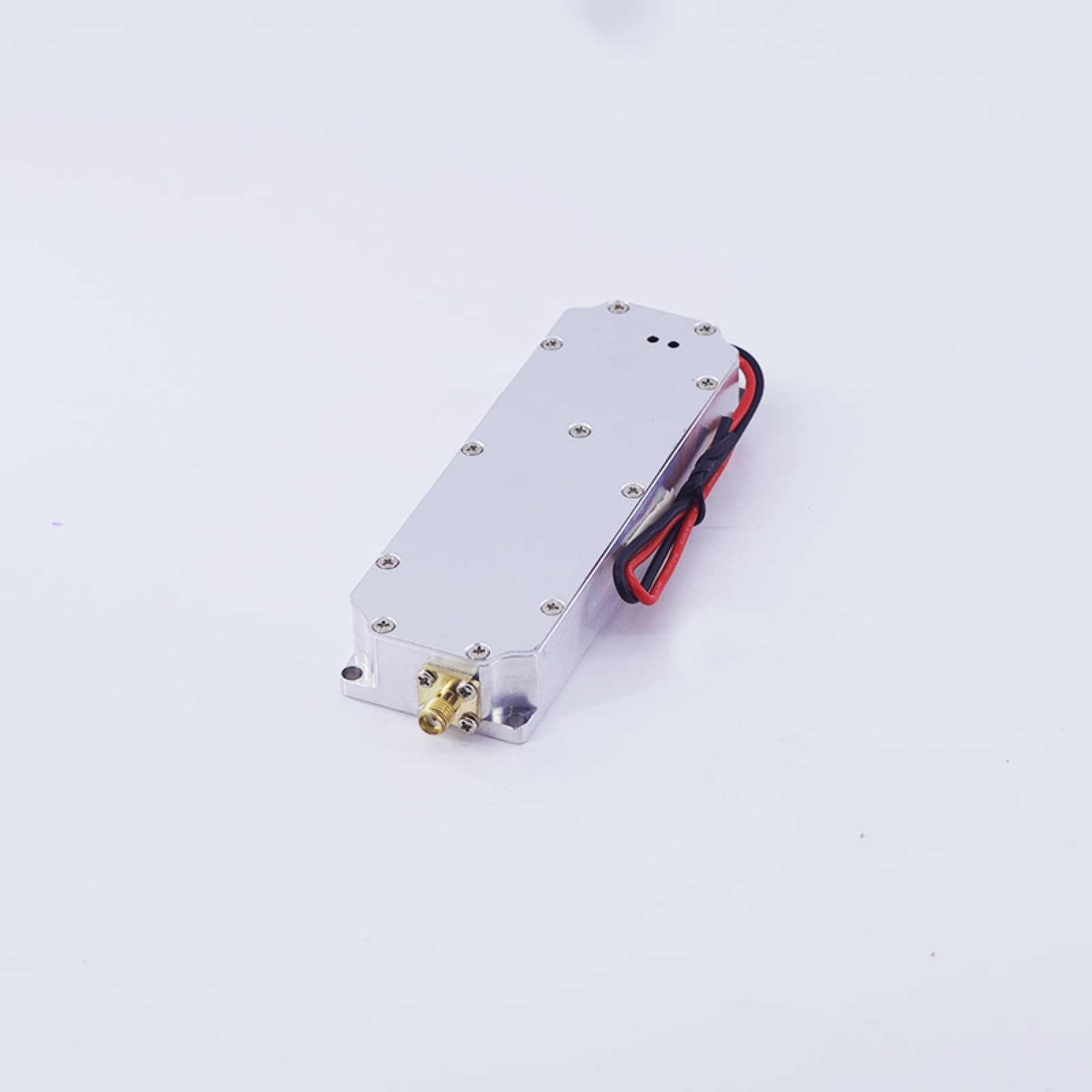

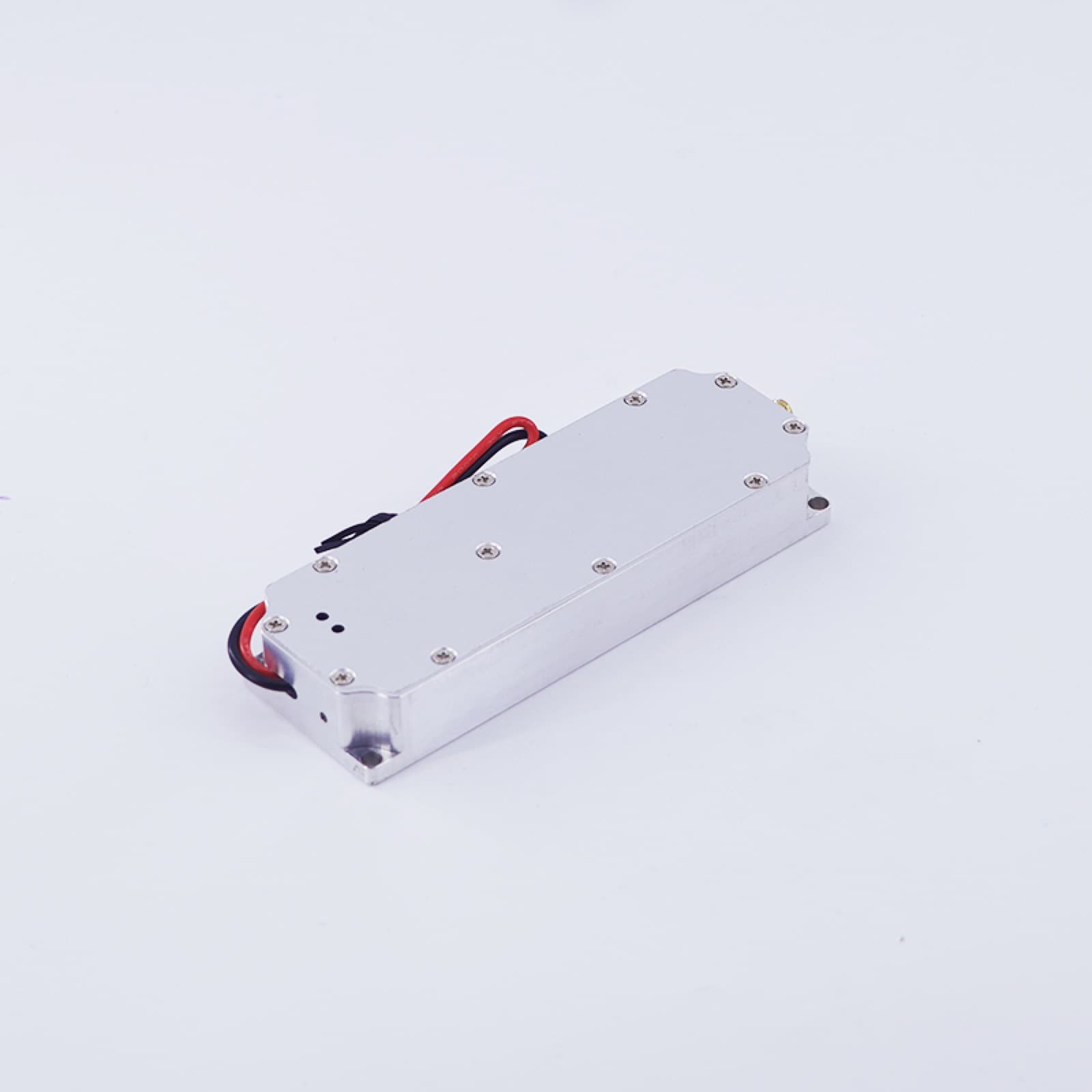

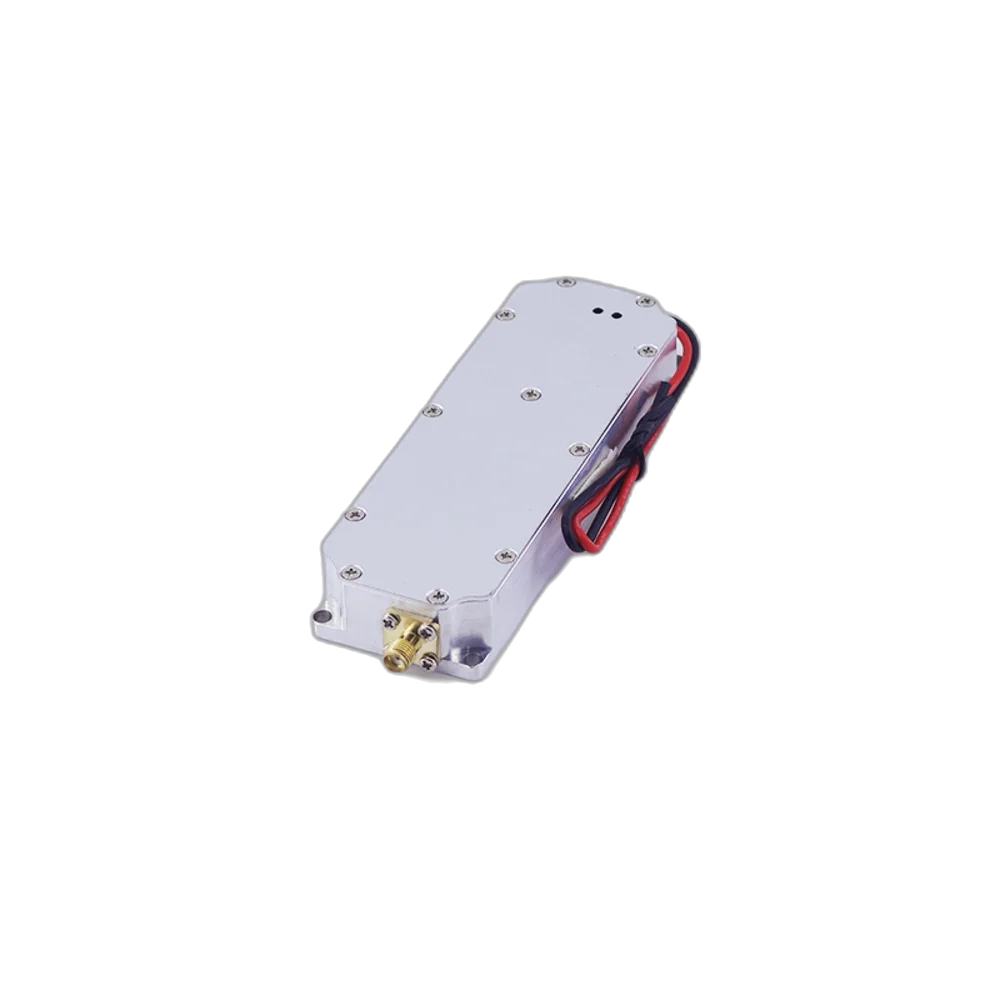

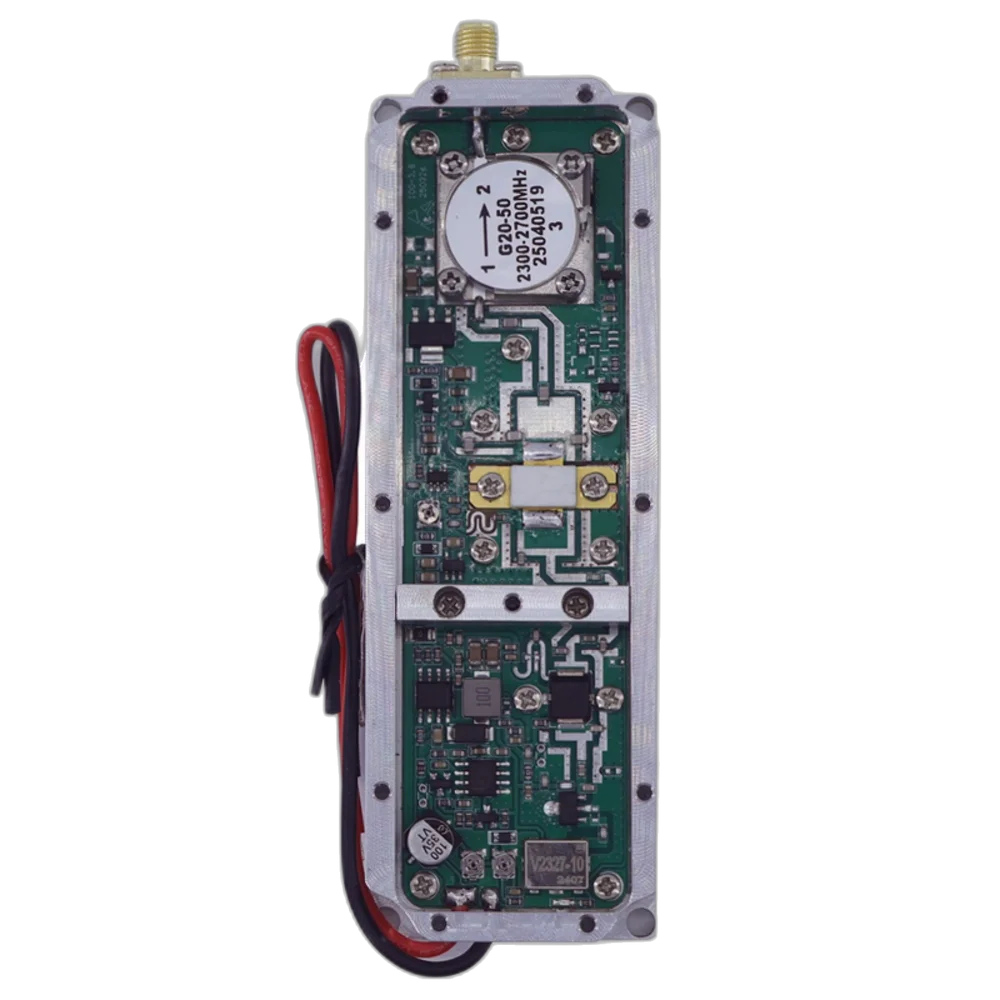

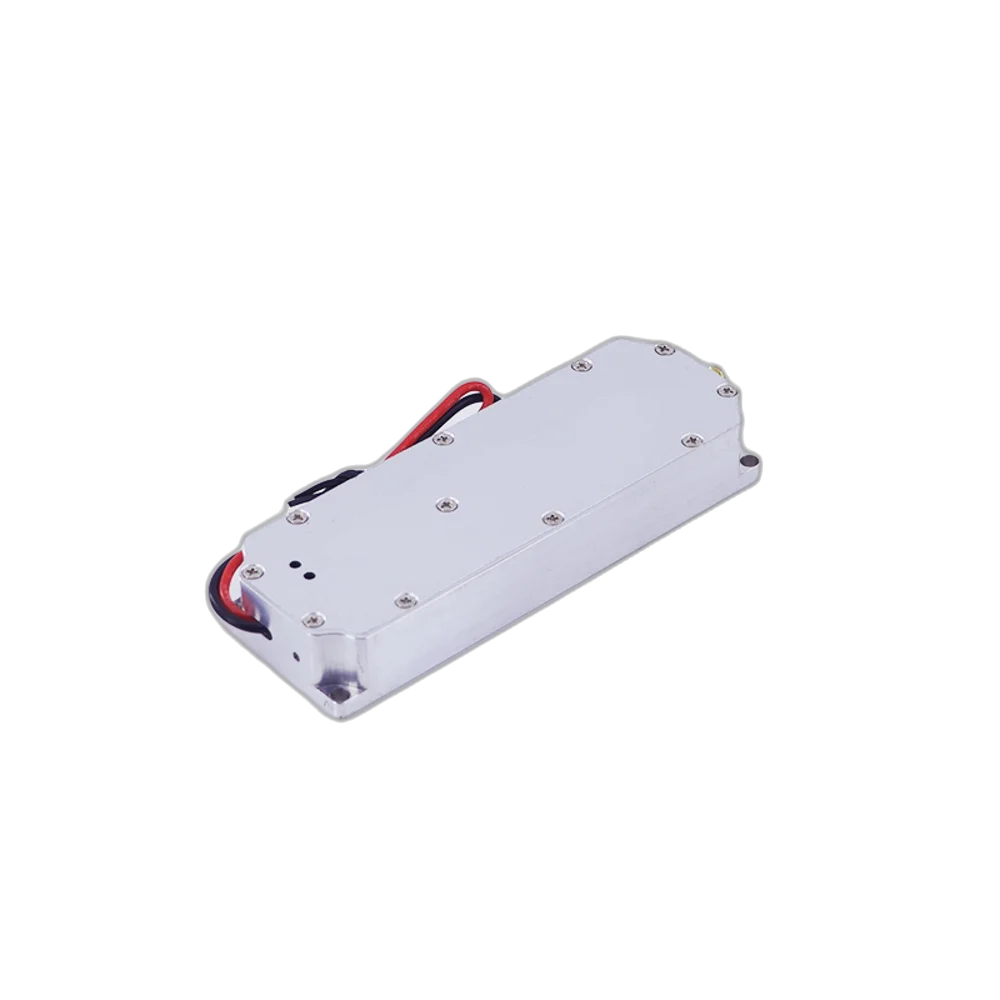

Фотографии товара

Реальные кадры из ProductGallery модуля. Каждое фото ведёт на карточку товара.

Похожие модели

SEO Gallery: реальные фотографии из ProductGallery соответствующих карточек (первый кадр каталога).

Перед отгрузкой сверяют комплектность антенны и паспорта полосы в одной упаковочной ведомости.

Материалы и кейсы

• Каталог GaN 50Вт
• GaN vs Digital
• Охлаждение RF-модулей
• Кейс модульного периметра
• FAQ по подавителям

На объекте с поэтапным финансированием модуль 3300–3500 закрывает текущую дыру и оставляет совместимый задел под 4,5+/5 ГГц. В приложении к договору фиксируют оба этапа, даже если второй опционален.
