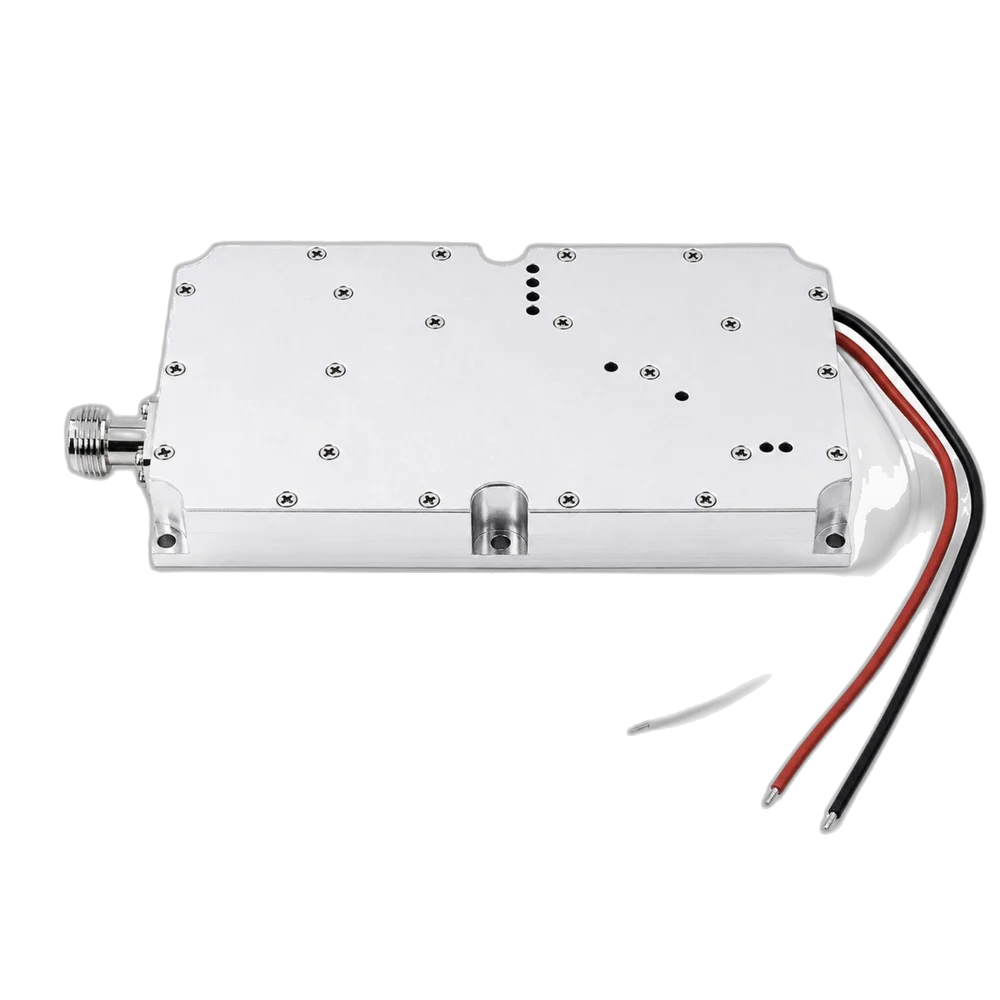

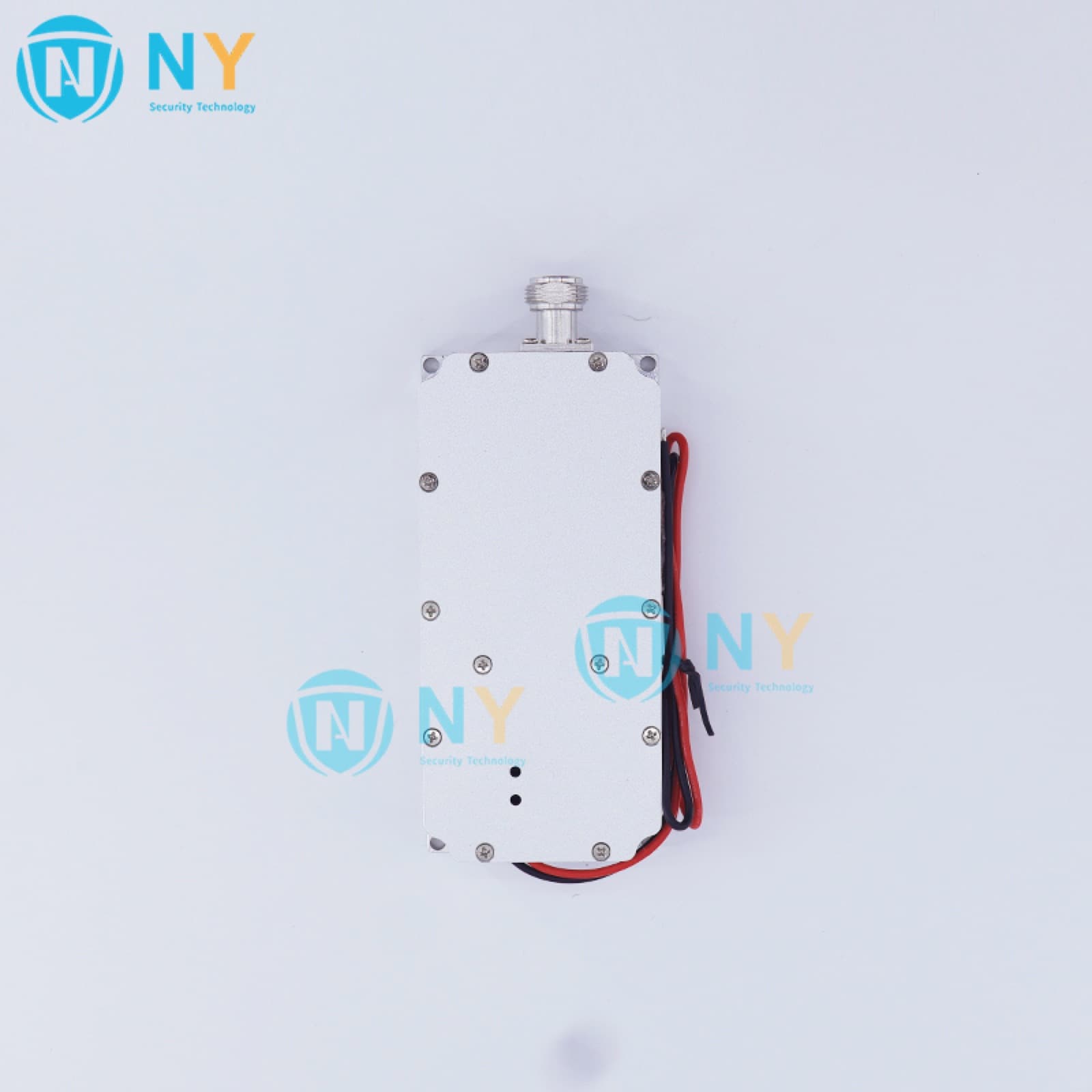

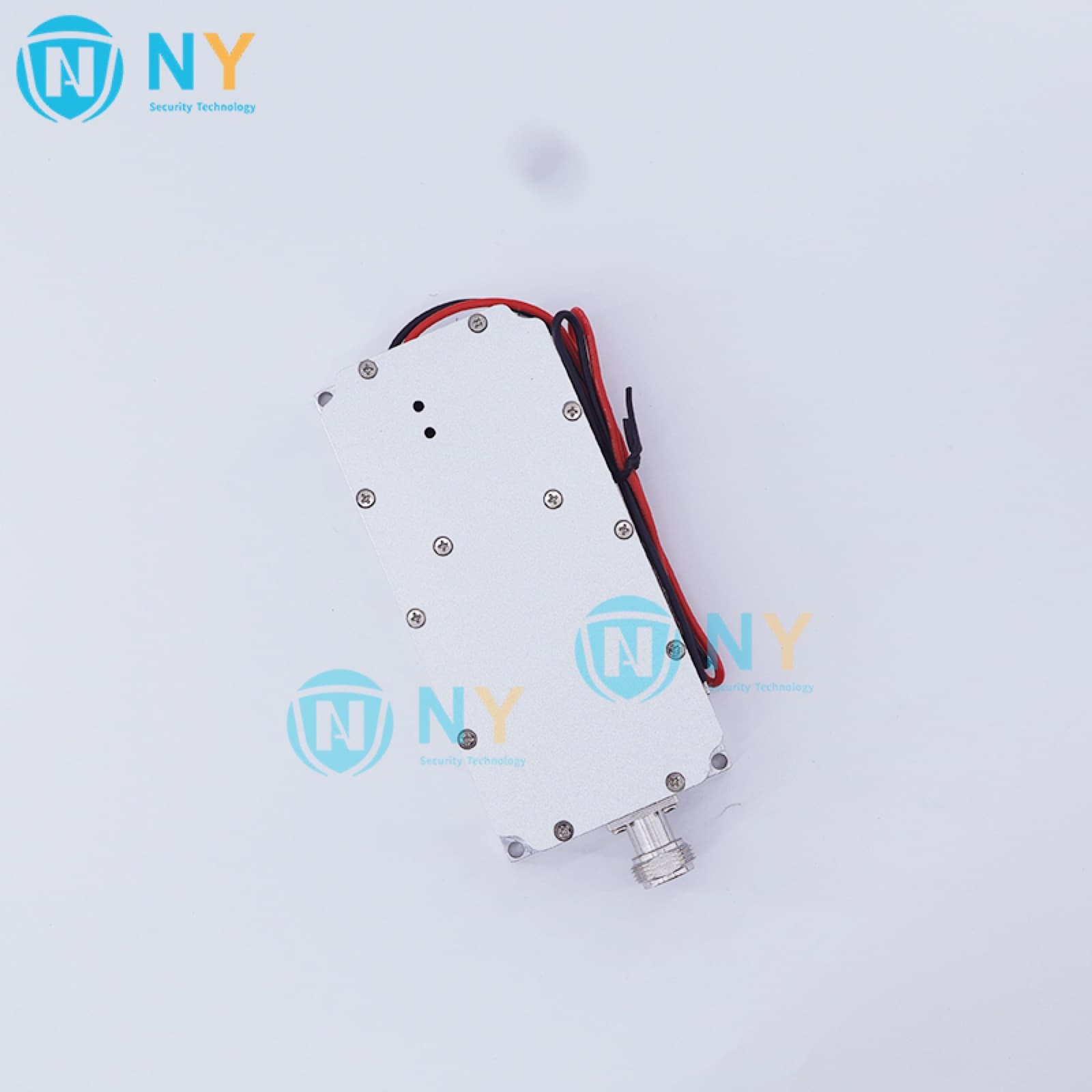

GAN модуль 100 Вт (200–350 МГц) — генератор сигналов и подавитель дронов БПЛА — генератор помех

GaN 100Вт 200–350 МГц — GaN PA-модуль 100 Вт для полосы 200–350 МГц. Это силовой RF-канал для сборки модульного комплекса: стойка, автомобильное шасси, мачтовый сектор или лабораторный стенд. Готовым подавителем «из коробки» модуль не является.

Низкочастотный сегмент 200–350 МГц для служебных и длинноволновых линков. 100Вт выбирают, когда нужен запас на сложную трассу распространения и крупную антенну уже заложили в проект.

Модуль входит в линейку GaN 100Вт. Соседняя мощность — GaN 50 Вт. Сравнение бюджетов — GaN 50 vs 100, технология — GaN vs Digital.

Сценарии внедрения — периметр, критическая инфраструктура, мобильный РЭБ, мероприятия. Практика — modular rack и апгрейд периметра.

Цена и наличие — по запросу. Антенна, охлаждение и БП согласуются в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить цену и срок — укажите шасси, число каналов и полосы угроз.

Зимой сначала проверяют КСВ на холодную и после прогрева: наледь на НЧ-антенне даёт ложную картину «слабого усилителя».

Срок поставки НЧ-антенны часто длиннее самого модуля: это учитывают в графике ПНР, чтобы не принимать стойку «без внешнего тракта».

Основные характеристики

Назначение усилителя GaN

Модуль усиливает сигнал помехи в узкой полосе 200–350 МГц внутри многоканального подавителя. Задача — дать предсказуемые 100 Вт на согласованной антенне, не раздувая массу и тепло всей стойки. Для интегратора это строительный блок: один SKU — одна полоса — один силовой карман.

Принцип работы

Входной возбуждающий сигнал поступает на GaN-каскад; на выходе — усиленная помеха в 200–350 МГц. Стабильность держат питание 28 В, теплоотвод и КСВ антенного тракта. Несогласованная нагрузка снижает КПД и греет корпус — антенну и кабель подбирают строго под паспорт полосы.

Преимущества технологии GaN

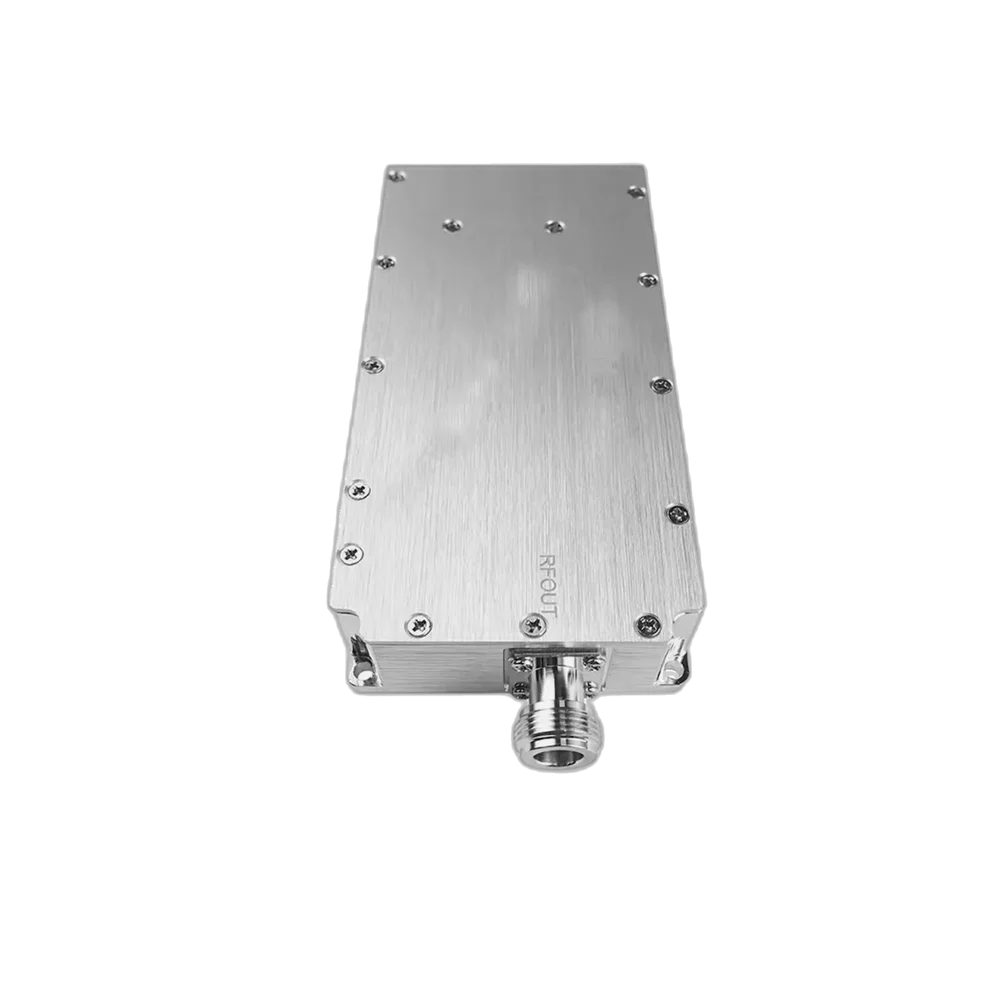

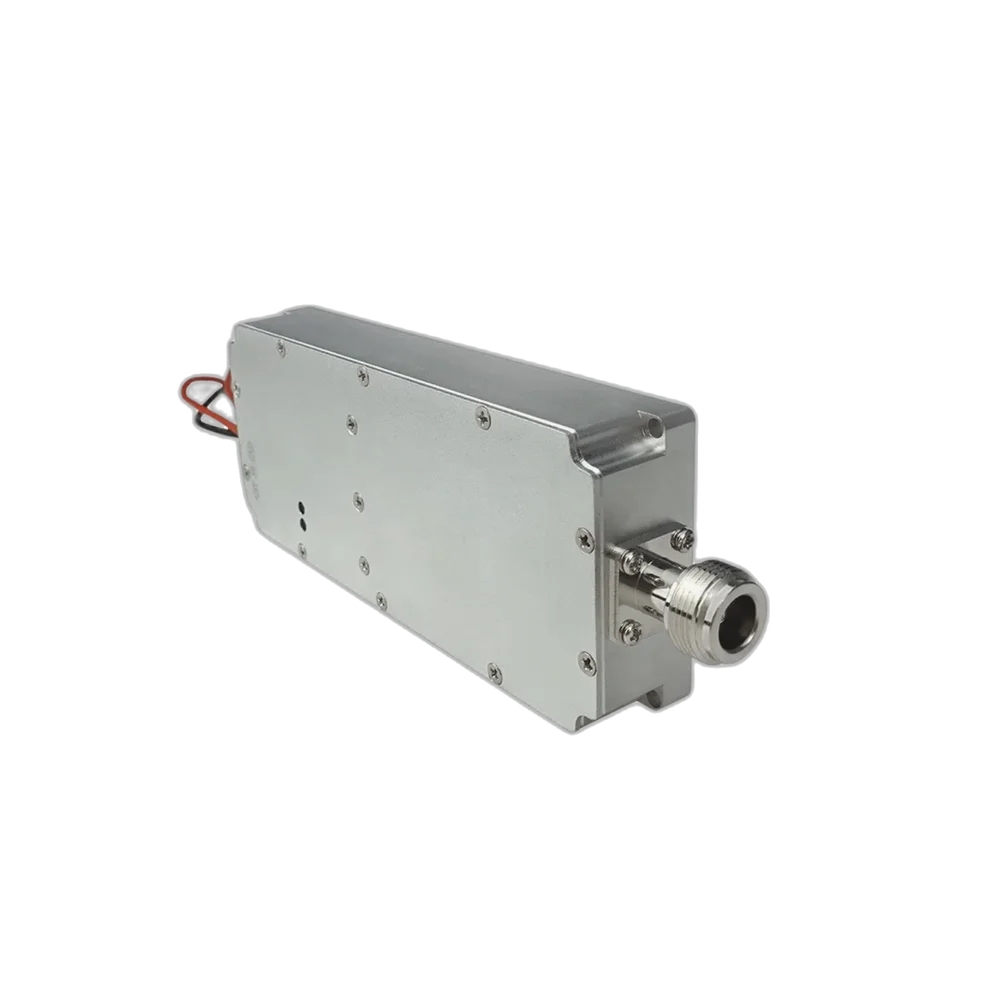

GaN PA даёт высокую плотность мощности при габаритах 125×60×20 мм и массе около 0.3 кг. Проще набрать многоканальный комплект без перегруза шасси. Когда сравнивают с цифровой 50Вт-линейкой — GaN vs Digital и сравнение 50/100.

Рабочие диапазоны частот

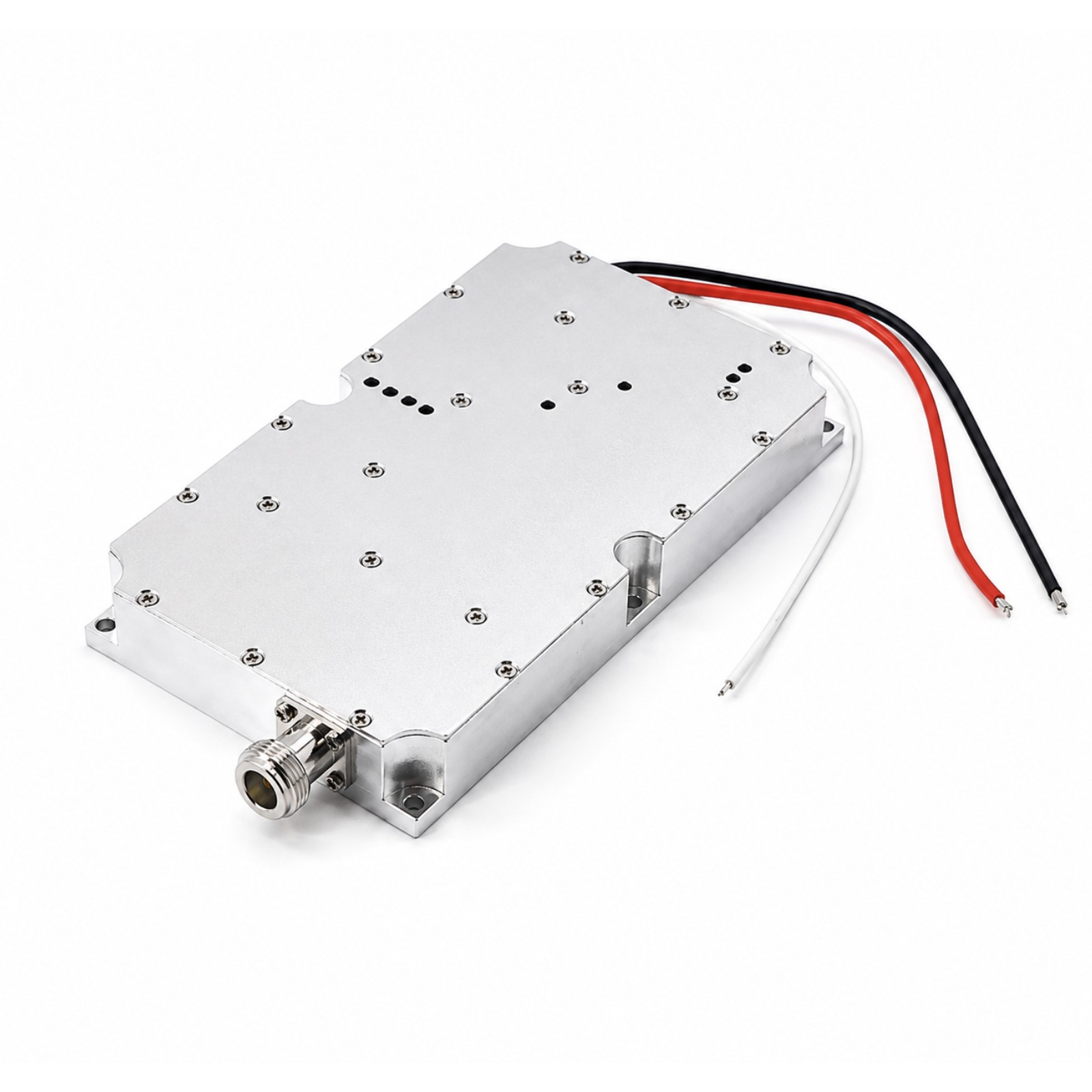

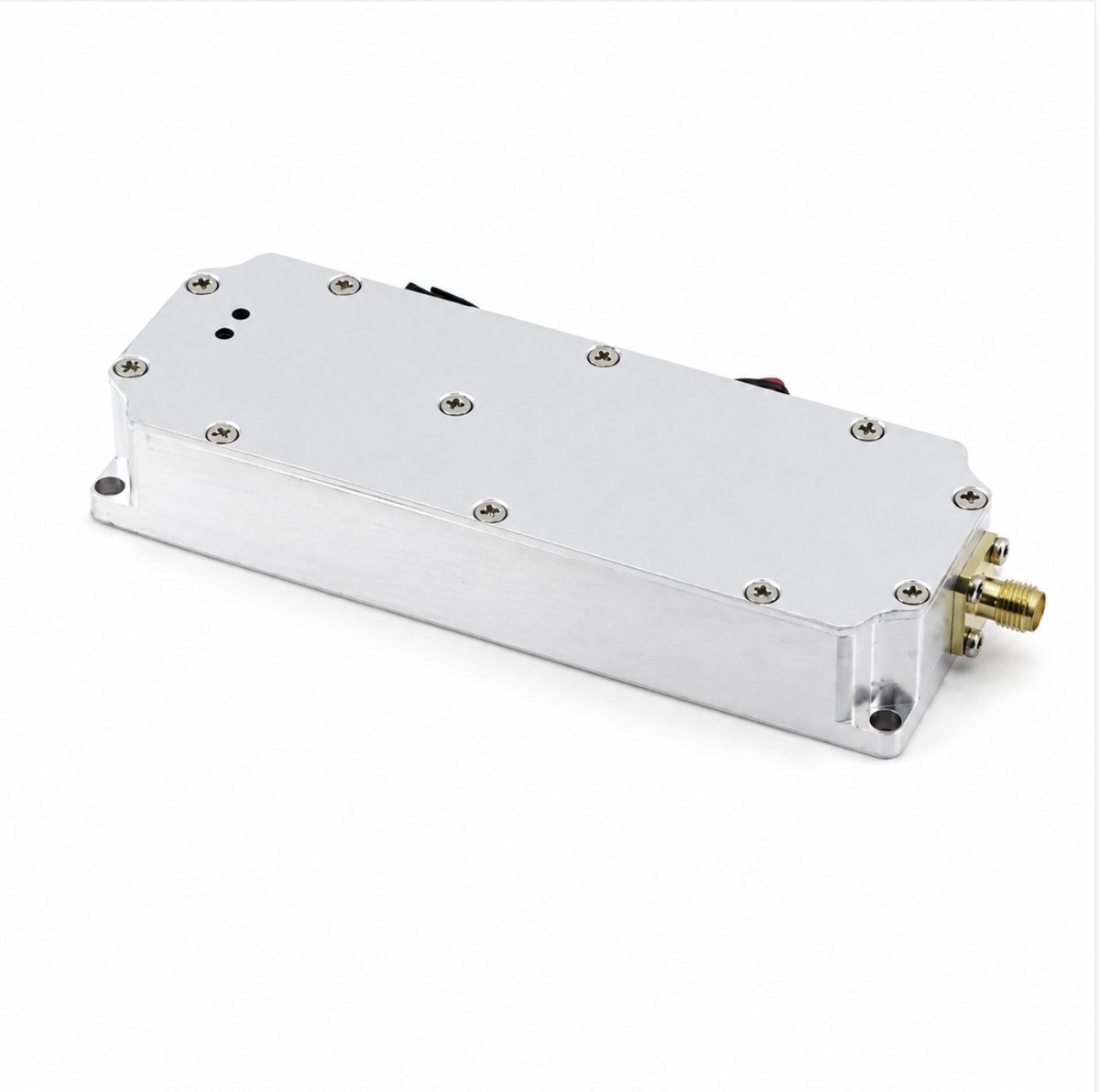

Рабочая полоса — 200–350 МГц. Облегчённый — 200–350 50Вт. Выше — 350–500 100Вт. Не путайте с UHF 500+.

Подбор соседних полос — fpv-band-module-selection. Каталог полос — родительская категория.

Выходная мощность

Паспортная мощность — 100 Вт. Фактическая отдача зависит от КСВ, длины фидера, температуры радиатора и режима. В КП фиксируют режим (непрерывный/циклический) и запас по току БП на канал.

Энергоэффективность

GaN выгоднее в согласованном режиме: меньше тепла на ватт полезной помехи. На практике — правильный радиаторный карман, короткий ВЧ-тракт, без лишних переходников. Питание канала — 28 В; при нескольких модулях суммарный ток считают заранее.

Система охлаждения

Для 100 Вт используют радиатор на шасси и при необходимости принудительный обдув. Раскладка и температурные ориентиры — rf-module-cooling-guide. На автомобиле учитывают пыль, вибрацию и доступ к кулерам.

Варианты интеграции

• Модульная стойка / рэк интегратора
• Автомобильное шасси
• Мачтовый или кровельный сектор периметра
• Лабораторный стенд проверки КСВ и маски

Совместимость с комплексами РЭБ

Модуль стыкуется с многоканальными шасси NERO и проектами интеграторов при согласованных разъёмах, БП 28В и антеннах под полосу. Готовые форм-факторы без самостоятельной сборки — подавители, «Ромашка», «Гарпия», стационарные комплексы. Соседние модульные линейки — Digital 50Вт, Modules 50Вт, Modular 100/200.

Антенна и механика крепления здесь критичнее, чем у 5 ГГц. Модуль компактный, но внешний тракт — нет. Закладывайте доступ для обслуживания.

Типовые сценарии применения

1. Периметр — канал 200–350 МГц в многополосной стойке склада/промзоны.
2. Авто-пост — усиление сектора после замера эфира.
3. Мероприятие — временный комплект рядом с 2,4/5 ГГц.
4. Апгрейд — замена слабого канала без смены всего комплекса.

Кейсы: factory perimeter, stadium FPV, perimeter upgrade.

Для каких задач подходит

Подходит интеграторам и службам, которые собирают модульный РЭБ под конкретный эфир. Не подходит как единственное устройство без антенны, БП и регламента. Если нужен готовый форм-фактор — смотрите каталог подавителей выше.

Ограничения применения

• Работает только в полосе 200–350 МГц
• Требует согласованной антенны и охлаждения
• Не является законченным изделием РЭБ без шасси и управления
• Режим и безопасная зона задаёт проект

В смету монтажа отдельно вносят мачту/кронштейн и ветровой расчёт. Модуль, БП и обдув — как у остальных 100Вт-каналов линейки.

На НЧ ошибка длины кабеля и тип разъёма заметны сразу: канал «как будто слабый», хотя модуль исправен. Поэтому в спецификации сразу закладывают антенну под 200–350, минимально необходимую длину фидера и доступ для обслуживания после зимней пыли. В городе полоса иногда работает иначе, чем на открытом поле — решение всё равно по замеру.

Для обучения смены достаточно короткого регламента: когда поднимать НЧ, как читать нагрев, куда звонить при падении КСВ. Это снижает ложные отключения «на всякий случай».

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор полос под замер эфира, проектирование раскладки модулей в шасси, поставку с документами для юрлица, интеграцию с антеннами и БП, пусконаладку, ввод в эксплуатацию и обучение персонала. Гарантийное сопровождение и запасные модули фиксируются в договоре.

Запросить КП — контакты.

Итоговая логика для смены: НЧ 100Вт требует дисциплины механики антенны. Перед заменой модуля всегда повторяют замер КСВ — это отсекает ложные гарантийные обращения.

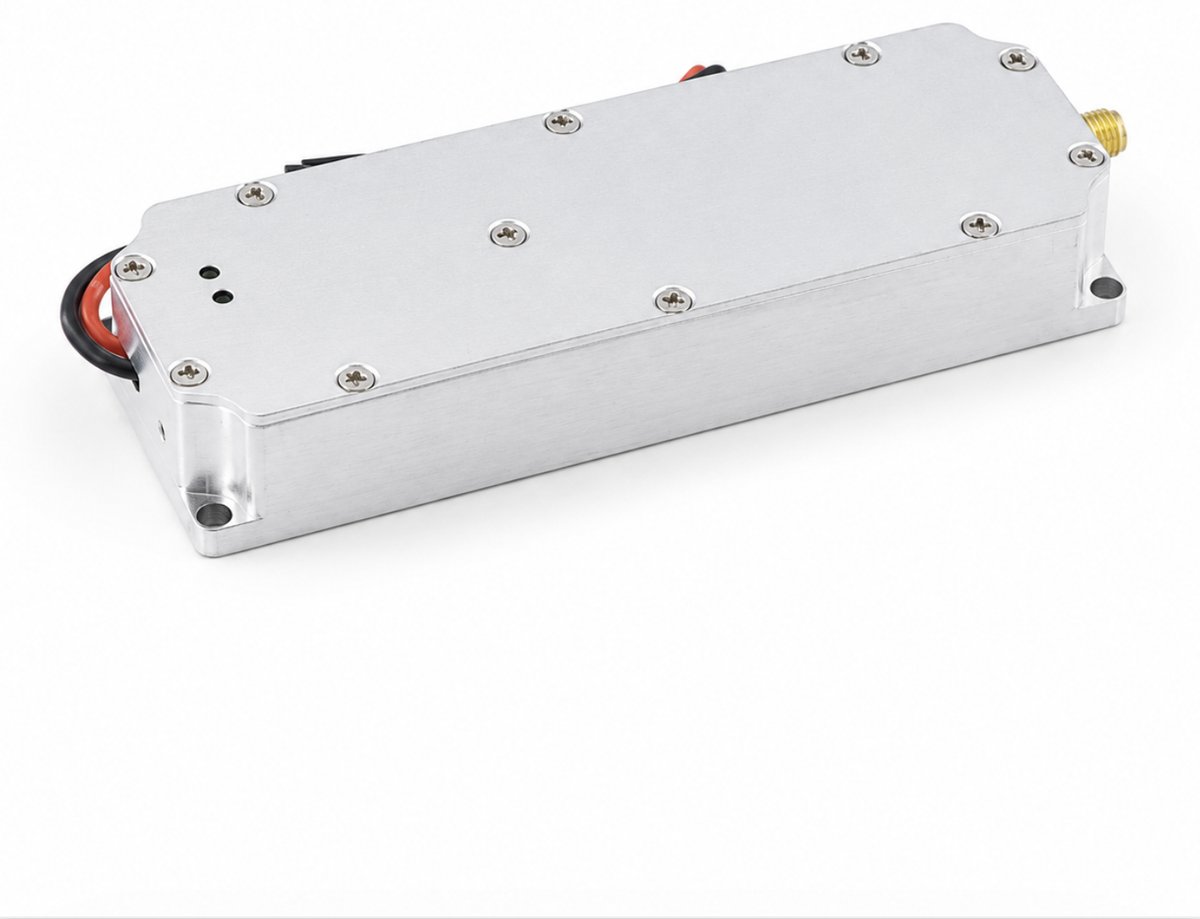

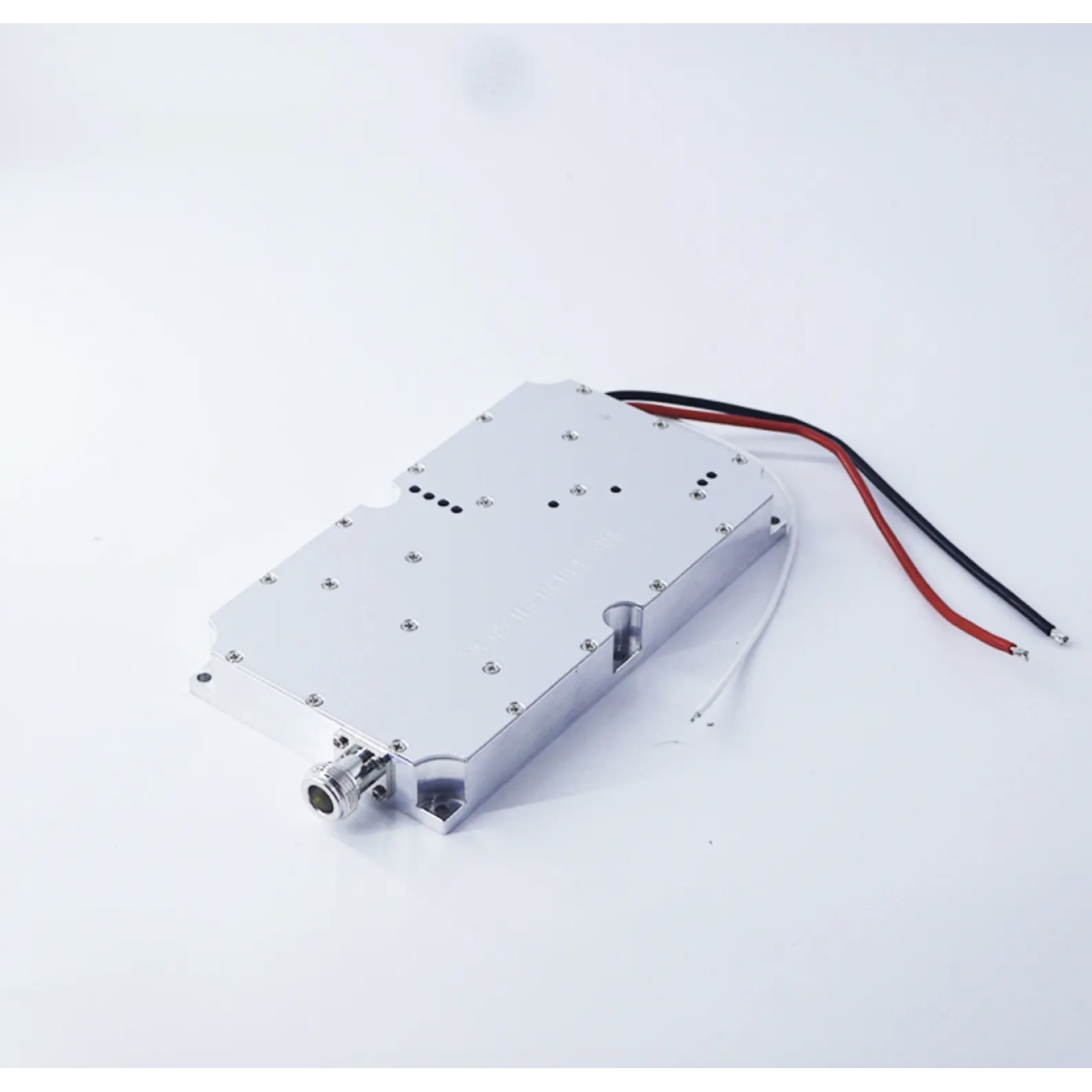

Похожие модели

В пояснении для службы эксплуатации отдельным пунктом идёт осмотр НЧ-антенны после ветра и гололёда. Модуль при этом может быть полностью исправен — менять SKU до проверки механики и КСВ нельзя.

Материалы и кейсы

• Каталог GaN 100Вт
• GaN vs Digital
• Охлаждение RF-модулей
• Кейс модульного периметра
• FAQ по подавителям

После приёмки проверяют доступ к НЧ-разъёмам без снятия половины стойки. Если ключ не подходит в поле — это дефект проекта размещения, а не модуля.
