РЛС обнаружения БПЛА YFR-03D-X — 10 км, DBF, 360°
24 960 000 ₽
Стоимость указана за комплект.
| Рабочий диапазон | X-band |
|---|---|
| Тип РЛС | трёхкоординатная |
| Технология | DBF — цифровое формирование луча |
| Дальность обнаружения малого БПЛА | не менее 10 км |
| Обзор по азимуту | 360° |
| Сканирование по азимуту | механическое круговое |
| Сканирование по углу места | DBF / фазированное |
| Точность определения дальности | до 6 м |
| Точность по азимуту | до 0,3° |
| Точность по углу места | до 0,3° |
| Период обновления радиолокационной информации | около 2 с |
| Количество одновременно сопровождаемых целей | 500 и более |
| Варианты установки | стационарная, автомобильная |

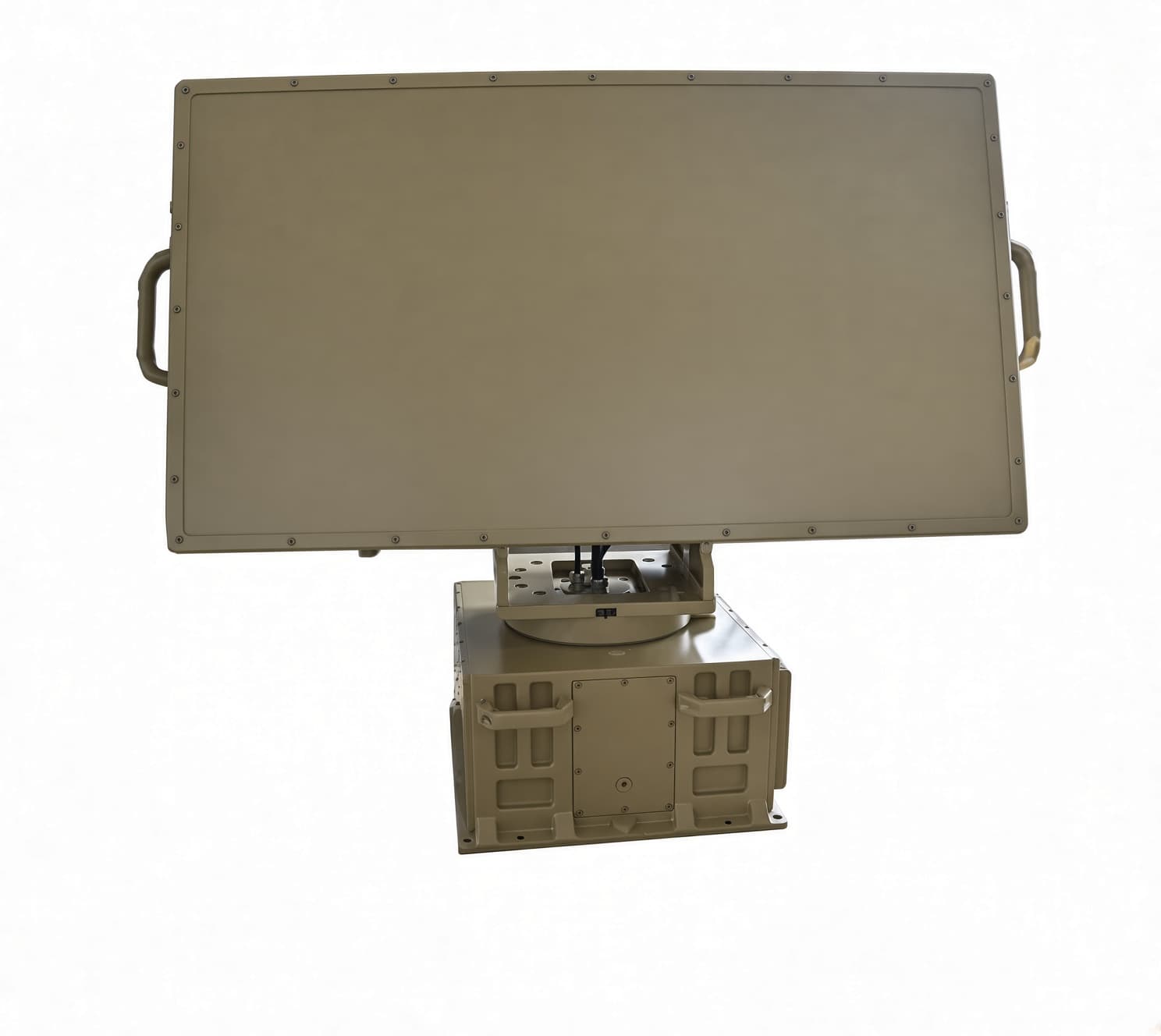

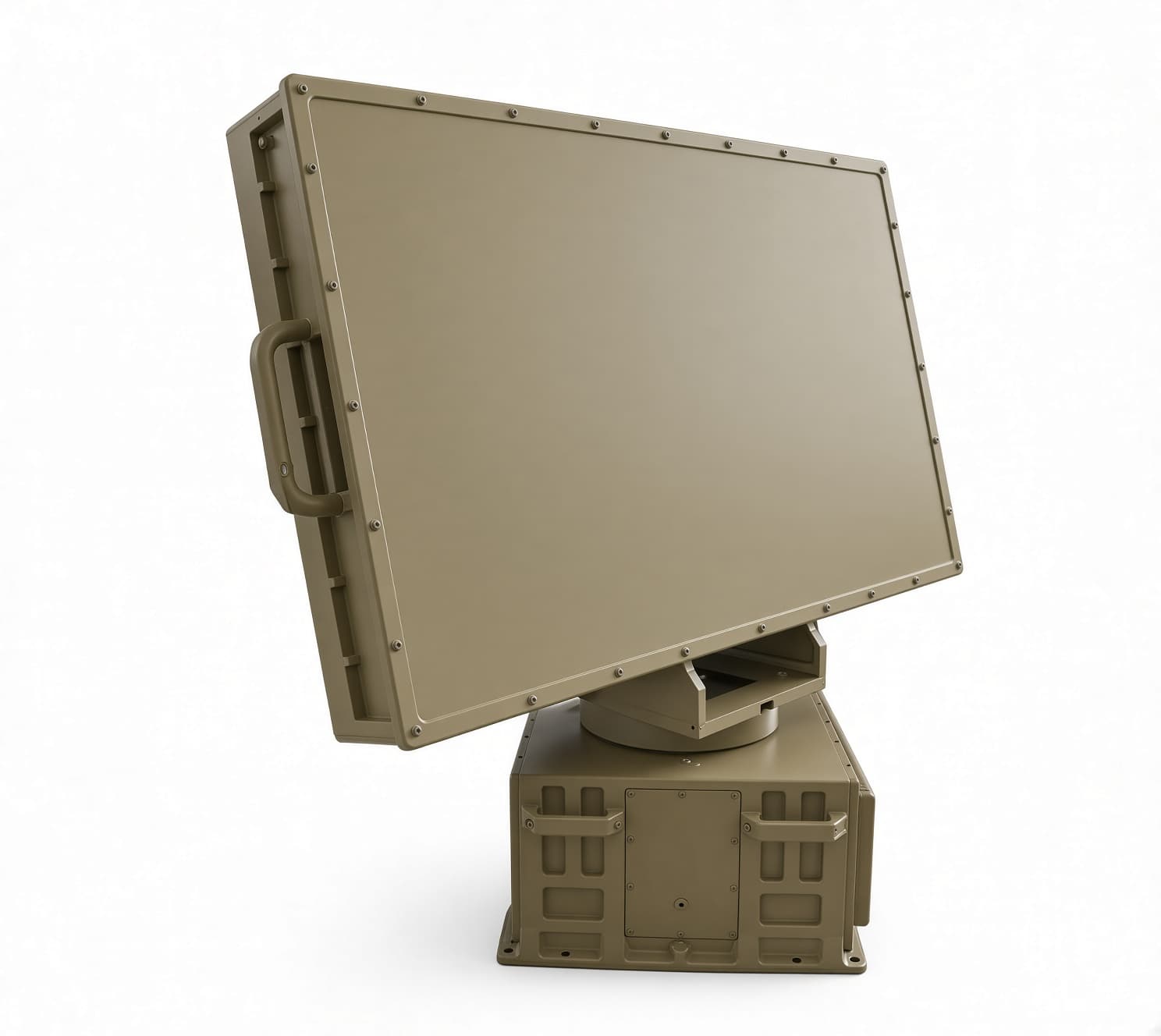

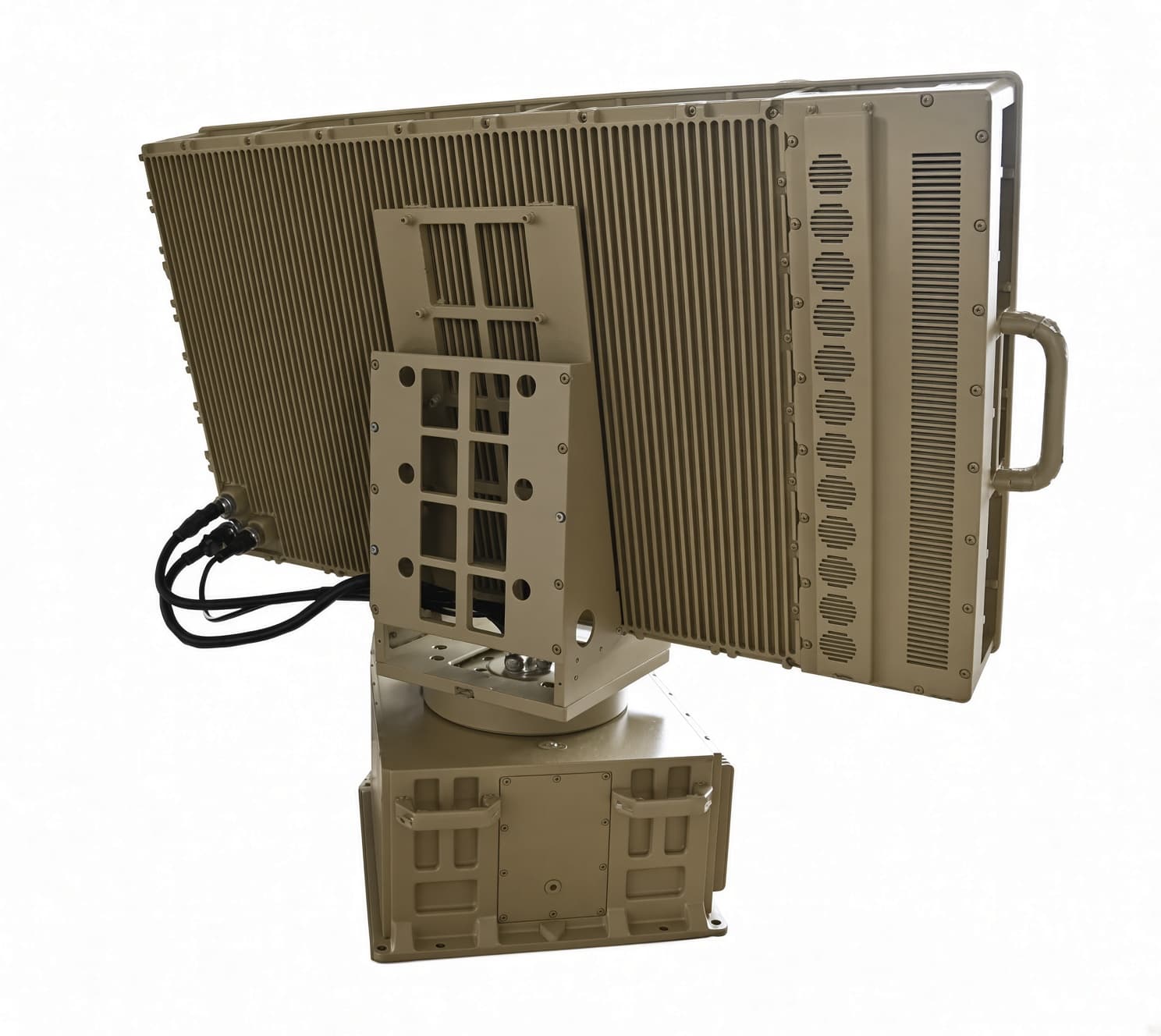

YFR-03D-X — дальнобойная трёхкоординатная РЛС X-диапазона с цифровым формированием луча DBF для обнаружения и сопровождения малых низколетящих воздушных целей. Станция даёт полный круговой обзор на 360° и обнаруживает типовые малые БПЛА на дальности до 10 км и более. Паспортная формулировка дальности — не менее 10 км.
DBF формирует несколько пространственных лучей в цифровом виде. Это повышает точность определения координат и устойчивость сопровождения целей. Данные РЛС могут передаваться на EO/IR-системы и в единый программный центр управления.
Ключевые показатели
- Дальность обнаружения малого БПЛА — не менее 10 км
- Обзор по азимуту — 360°
- Технология — DBF, цифровое формирование луча
- Точность по дальности — до 6 м, по азимуту и углу места — до 0,3°
- Сопровождение — 500 целей и более
Возможности
По азимуту станция сканирует механически и закрывает 360°. По углу места используется DBF / фазированное сканирование. Координаты оцениваются с точностью до 6 м по дальности и до 0,3° по азимуту и углу места. Радиолокационная информация обновляется примерно за 2 с. Одновременно сопровождаются 500 целей и более.
Станцию применяют в составе автоматизированных комплексов обнаружения: данные могут уходить на EO/IR-системы и в единый программный центр управления. Установка — стационарная или автомобильная.
Применение
Модель предназначена для объектов критической инфраструктуры, крупных промышленных предприятий и территорий, где требуется раннее обнаружение малых воздушных целей на значительном удалении.
Позиция раздела РЛС и радары для обнаружения БПЛА в каталоге детекторов дронов. Практика рубежа — в руководстве по радарам и в материале о низковысотном обнаружении. Контур объекта — защита периметра и критическая инфраструктура.
Чем YFR-03D-X отличается от соседних станций
Круговой обзор 360° и DBF при дальности малого БПЛА не менее 10 км, рабочий диапазон — X. YFR-03B — тоже X и DBF, рубеж DJI Phantom 4 не менее 7 км. YFR-03D-Ku — Ku-диапазон и рубеж Phantom 4 не менее 8 км. Дальние X-станции линейки — YFR-03E (не менее 12 км) и YFR-03M (не менее 13 км). Секторная панель на 10 км — YFR-04D. Круговой рубеж без DBF на 8 км — YFR-02C.
Получить КП. Вопросы по детекторам — в FAQ.
