RF усилитель сигнала 50 Вт 3000 - 6000 МГц — генератор помех

Модуль 30Вт 3000–6000 МГц — модуль линейки Modules 50W с рабочей полосой 3000–6000 МГц. По паспорту: выходная мощность 30 Вт, технология «Генератор помех», питание DC 24–30 В, габариты 120×40×20 мм, вес 0.8 кг, 1 антенный выход.

Широкополосный высокочастотный модуль 3000–6000 МГц. Паспорт: 30 Вт, 0,8 кг, 120×40×20 мм, один антенный выход, питание DC 24–30 В.

Это не готовый подавитель, а RF-блок для сборки модульного комплекса. Соседние SKU отличаются полосой (и у широкополосных моделей — паспортной мощностью и массой). Каталог линейки — Modules 50W, соседние технологии — GaN 50Вт и Digital 50Вт.

Сценарии внедрения смотрите в периметре, критической инфраструктуре и мобильном РЭБ. Практика сборки — modular rack и апгрейд периметра.

124 000 руб. · наличие и срок — в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить КП — укажите шасси, полосы и количество каналов.

Парный широкополосный SKU — 300–1500. Узкие 50 Вт каналы 1 ГГц-класса — 1050–1250 и соседние. GaN узкие полосы — gan-50w.

Основные характеристики

Назначение модуля

Модуль предназначен для усиления/формирования помехи в полосе 3000–6000 МГц внутри многоканального подавителя. Его ставят как один силовой канал: полоса ↔ антенна ↔ карман шасси. Для интегратора это сменный SKU с понятным паспортом по питанию и габаритам.

Принцип работы

Возбуждающий тракт полосы работает на модуль; на 1 антенный выход уходит усиленный сигнал в 3000–6000 МГц. Стабильность обеспечивают питание DC 24–30 В, теплоотвод корпуса 120×40×20 мм и согласованная антенна. Несогласованная нагрузка снижает отдачу и греет модуль — поэтому антенну и кабель фиксируют в спецификации вместе с SKU.

Рабочий диапазон

Паспортная полоса — 3000–6000 МГц. Парный широкополосный SKU — 300–1500. Узкие 50 Вт каналы 1 ГГц-класса — 1050–1250 и соседние. GaN узкие полосы — gan-50w.

Подбор набора полос — modular-rf-modules-guide и fpv-band-module-selection.

Выходная мощность

По паспорту — 30 Вт. Фактическая отдача на воздухе зависит от КСВ, длины фидера, температуры и режима, заданного проектом шасси. В КП указывают режим работы канала и запас по току БП.

Особенности конструкции

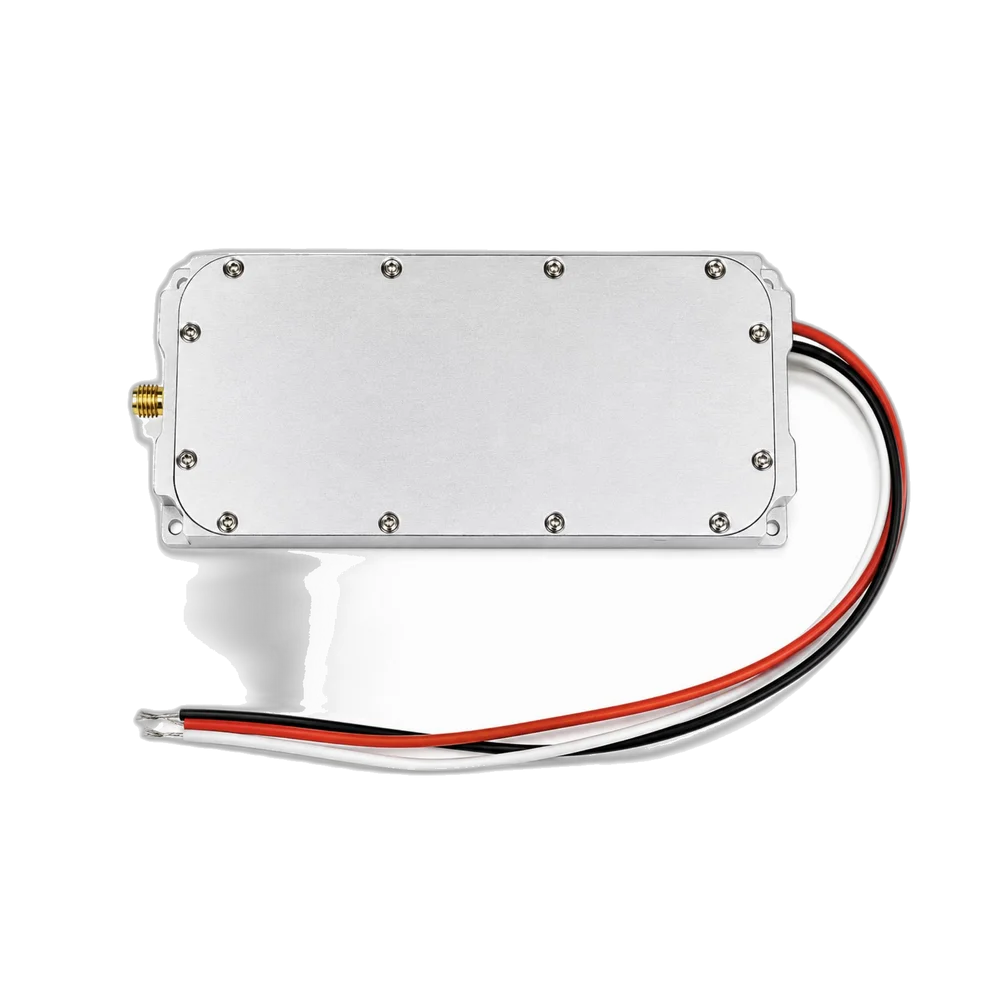

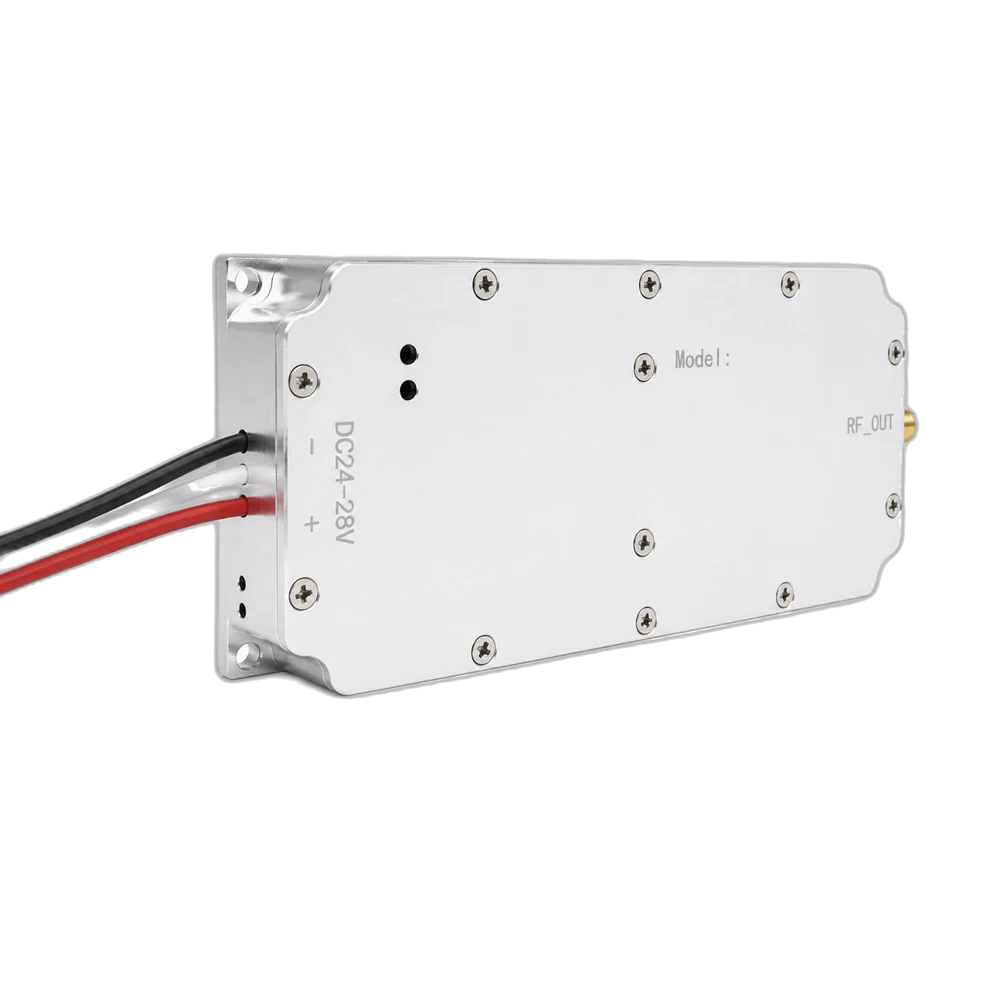

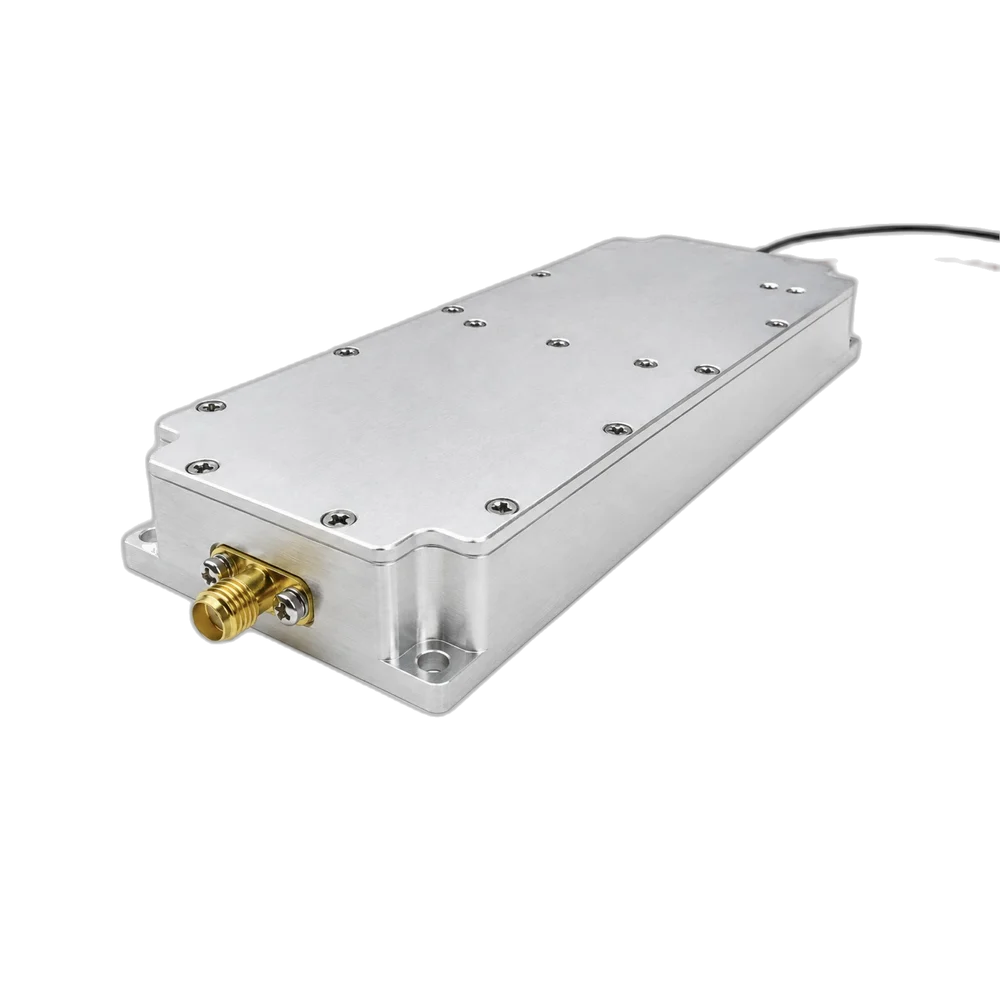

Корпус 120×40×20 мм, масса 0.8 кг, один антенный выход. Узкополосные 50 Вт SKU линейки компактнее широкополосных 30 Вт моделей (300–1500 / 3000–6000), у которых в паспорте 0,8 кг и 120×40×20 мм — это важно при раскладке рэка.

Охлаждение

Охлаждение задаёт проект шасси: радиаторный карман и при необходимости обдув. Ориентиры — rf-module-cooling-guide. Для модуля 30 Вт в корпусе 120×40×20 мм не оставляют «висеть в воздухе» без теплоотвода.

Варианты интеграции

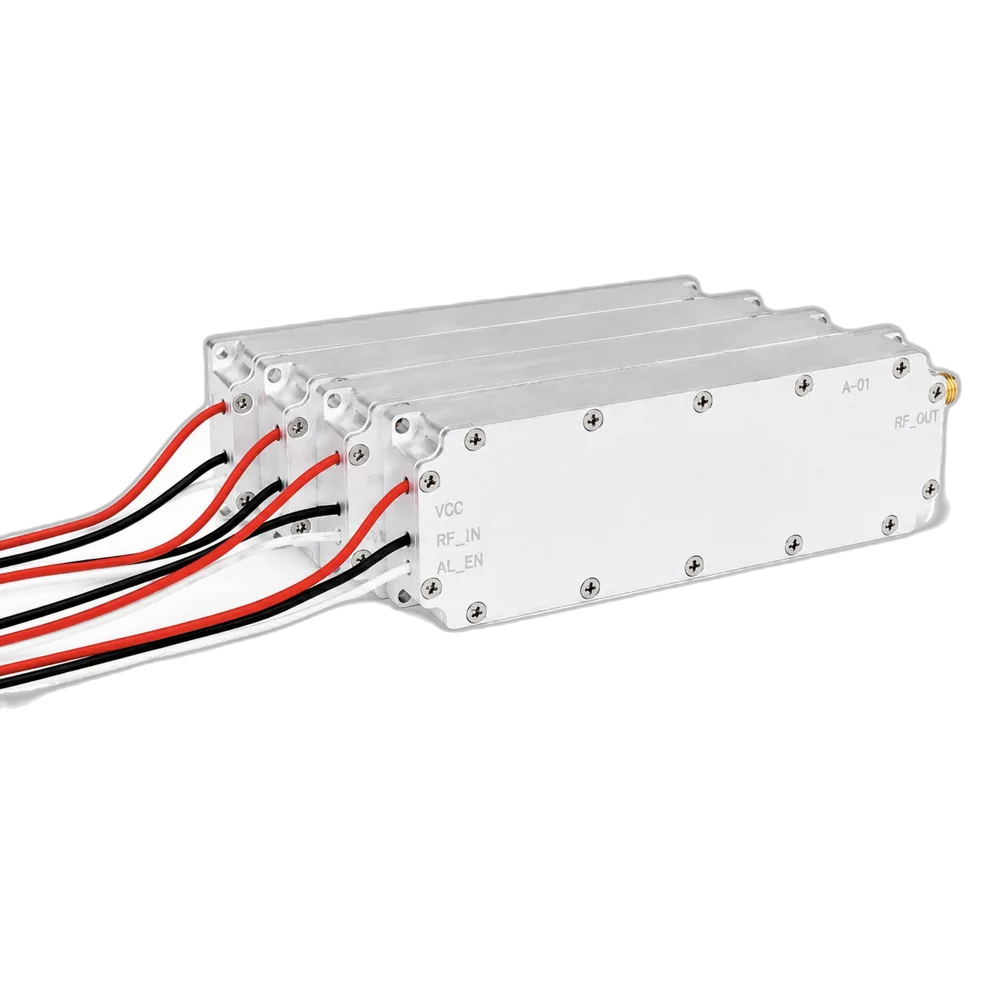

• Модульная стойка / рэк
• Автомобильное или стационарное шасси
• Лабораторный стенд приёмки

Питание DC 24–30 В. Разводка и механика — rf-module-chassis-integration.

Совместимость с комплексами

Модуль стыкуется с многоканальными проектами при согласованных разъёмах, БП и антенне под 3000–6000 МГц. Готовые комплексы без самостоятельной сборки — подавители дронов и стационарные комплексы. Соседние модульные линейки — GaN 50Вт, Digital 50Вт, Modular 100Вт.

Требует антенны и тракта под 3–6 ГГц и расчёта охлаждения под корпус 120×40×20 мм. Стенд — fpv-testbench.

Типовые сценарии применения

1. Канал 3000–6000 МГц в многополосной стойке периметра.
2. Расширение существующего модульного комплекса тем же форм-фактором питания.
3. Стендовая проверка антенны и КСВ под полосу.
4. Замена неисправного модуля той же полосы без смены шасси.

Кейсы: factory perimeter, perimeter upgrade, stadium FPV.

Для каких задач подходит

Подходит интеграторам, которые собирают модульный РЭБ из паспортизированных полос. Не подходит как единственное устройство «из коробки» для разового включения без проекта.

Ограничения применения

Полоса 3000–6000 МГц и мощность 30 Вт по паспорту. Не заменяет набор узкополосных 50 Вт модулей и не является готовым комплексом.

Нужны антенна под полосу, БП DC 24–30 В, охлаждение и регламент безопасной зоны.

Перед серийной поставкой сверяют артикул полосы 3000–6000 МГц, комплект антенны и строку питания DC 24–30 В в одной упаковочной ведомости. Так на складе заказчика не путают соседние SKU линейки Modules 50W. Срок и ЗИП фиксируют в том же КП, что и раскладку каналов.

Широкополосный 3000–6000 с паспортными 30 Вт и ценой из карточки требует антенного тракта под 3–6 ГГц и контроля нагрева корпуса 120×40×20 мм. В журнале смены его не называют «просто 50-ваттным модулем» — мощность в паспорте другая.

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор модулей по полосам из паспорта, проектирование раскладки в шасси, поставку с документами для юрлица, интеграцию, пусконаладку, ввод в эксплуатацию, обучение персонала и гарантийное сопровождение в рамках договора.

Запросить КП — контакты. Цена в карточке: 124 000 руб..

В пояснении для службы эксплуатации указывают паспортную мощность 30 Вт, габариты 120×40×20 мм и что модуль отвечает только за 3000–6000 МГц. Это снижает ошибки ночной смены при работе с соседними каналами.

Срок поставки, комплект антенны и обучение смены вносят в одно КП вместе с раскладкой соседних каналов Modules 50W — иначе ПНР растягивается на лишние выезды.

Похожие модели

Документы для юрлица (КП, договор, закрывающие) оформляют стандартно для B2B-поставки по России. Техническое приложение должно содержать точную полосу и мощность из паспорта модуля, а не общую формулировку «модуль 50 Вт».

Перед передачей на склад заказчика комплектность проверяют по ведомости с указанием полосы и паспортной мощности модуля.

Материалы и кейсы

• Каталог Modules 50W
• GaN 50Вт
• Modular RF guide
• Кейс модульного периметра
• FAQ

На приёмке 3000–6000 проверяют антенный тракт именно под 3–6 ГГц и не используют «похожий» кабель от L-каналов линейки.
