RF усилитель сигнала 50 Вт 300 - 1500 МГц — генератор помех

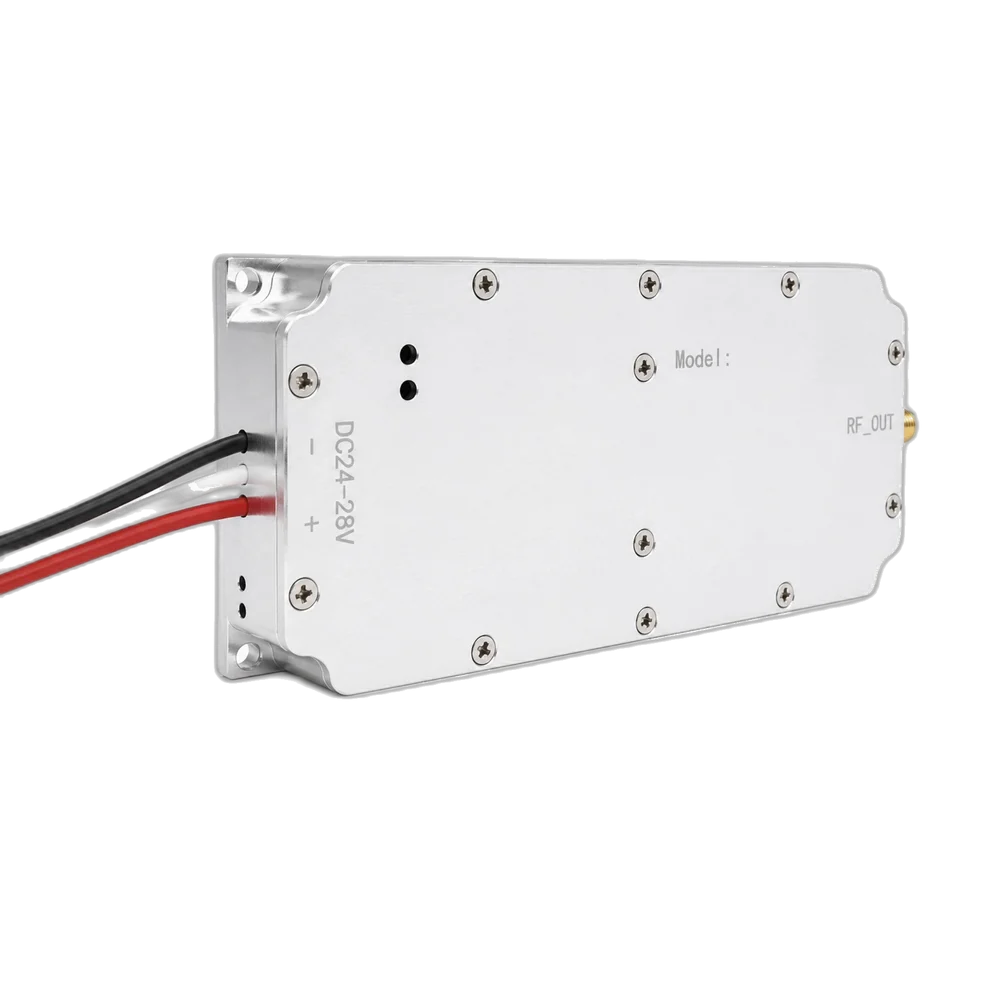

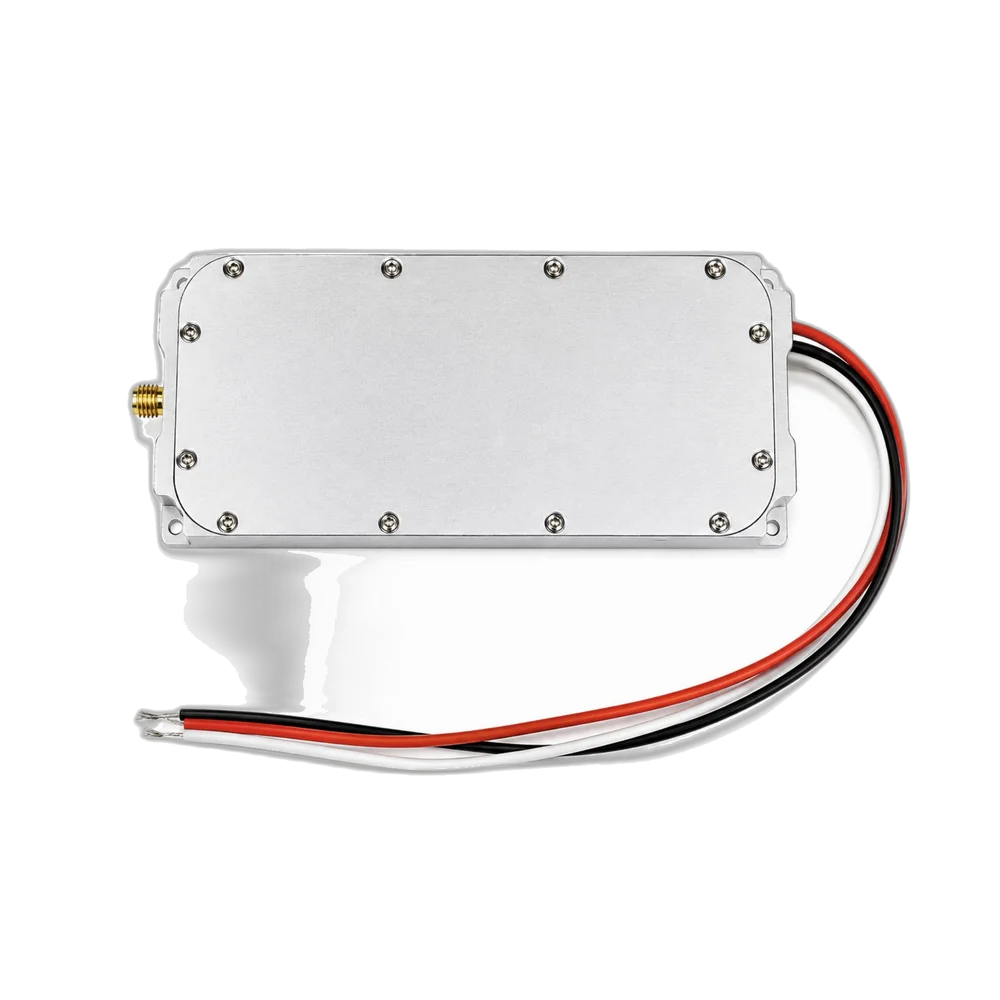

Модуль 30Вт 300–1500 МГц — модуль линейки Modules 50W с рабочей полосой 300–1500 МГц. По паспорту: выходная мощность 30 Вт, технология «Генератор помех», питание DC 24–30 В, габариты 120×40×20 мм, вес 0.8 кг, 1 антенный выход.

Широкополосный модуль 300–1500 МГц. По паспорту выходная мощность 30 Вт (не 50), масса 0,8 кг, габариты 120×40×20 мм — отличается от узкополосных 50 Вт SKU линейки.

Это не готовый подавитель, а RF-блок для сборки модульного комплекса. Соседние SKU отличаются полосой (и у широкополосных моделей — паспортной мощностью и массой). Каталог линейки — Modules 50W, соседние технологии — GaN 50Вт и Digital 50Вт.

Сценарии внедрения смотрите в периметре, критической инфраструктуре и мобильном РЭБ. Практика сборки — modular rack и апгрейд периметра.

71 500 руб. · наличие и срок — в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить КП — укажите шасси, полосы и количество каналов.

Узкополосные 50 Вт той же категории — например 200–350 и 650–850. Второй широкополосный SKU — 3000–6000 (тоже 30 Вт по паспорту).

Основные характеристики

Назначение модуля

Модуль предназначен для усиления/формирования помехи в полосе 300–1500 МГц внутри многоканального подавителя. Его ставят как один силовой канал: полоса ↔ антенна ↔ карман шасси. Для интегратора это сменный SKU с понятным паспортом по питанию и габаритам.

Принцип работы

Возбуждающий тракт полосы работает на модуль; на 1 антенный выход уходит усиленный сигнал в 300–1500 МГц. Стабильность обеспечивают питание DC 24–30 В, теплоотвод корпуса 120×40×20 мм и согласованная антенна. Несогласованная нагрузка снижает отдачу и греет модуль — поэтому антенну и кабель фиксируют в спецификации вместе с SKU.

Рабочий диапазон

Паспортная полоса — 300–1500 МГц. Узкополосные 50 Вт той же категории — например 200–350 и 650–850. Второй широкополосный SKU — 3000–6000 (тоже 30 Вт по паспорту).

Подбор набора полос — modular-rf-modules-guide и fpv-band-module-selection.

Выходная мощность

По паспорту — 30 Вт. Фактическая отдача на воздухе зависит от КСВ, длины фидера, температуры и режима, заданного проектом шасси. В КП указывают режим работы канала и запас по току БП.

Особенности конструкции

Корпус 120×40×20 мм, масса 0.8 кг, один антенный выход. Узкополосные 50 Вт SKU линейки компактнее широкополосных 30 Вт моделей (300–1500 / 3000–6000), у которых в паспорте 0,8 кг и 120×40×20 мм — это важно при раскладке рэка.

Охлаждение

Охлаждение задаёт проект шасси: радиаторный карман и при необходимости обдув. Ориентиры — rf-module-cooling-guide. Для модуля 30 Вт в корпусе 120×40×20 мм не оставляют «висеть в воздухе» без теплоотвода.

Варианты интеграции

• Модульная стойка / рэк
• Автомобильное или стационарное шасси
• Лабораторный стенд приёмки

Питание DC 24–30 В. Разводка и механика — rf-module-chassis-integration.

Совместимость с комплексами

Модуль стыкуется с многоканальными проектами при согласованных разъёмах, БП и антенне под 300–1500 МГц. Готовые комплексы без самостоятельной сборки — подавители дронов и стационарные комплексы. Соседние модульные линейки — GaN 50Вт, Digital 50Вт, Modular 100Вт.

Из-за большей массы и габаритов закладывают усиленный карман и охлаждение. Питание то же: DC 24–30 В. Гид по шасси — rf-module-chassis-integration.

Типовые сценарии применения

1. Канал 300–1500 МГц в многополосной стойке периметра.
2. Расширение существующего модульного комплекса тем же форм-фактором питания.
3. Стендовая проверка антенны и КСВ под полосу.
4. Замена неисправного модуля той же полосы без смены шасси.

Кейсы: factory perimeter, perimeter upgrade, stadium FPV.

Для каких задач подходит

Подходит интеграторам, которые собирают модульный РЭБ из паспортизированных полос. Не подходит как единственное устройство «из коробки» для разового включения без проекта.

Ограничения применения

Паспортная мощность 30 Вт на широкой полосе 300–1500 МГц. Не путать с узкополосными 50 Вт модулями той же витрины.

Нужны антенна под полосу, БП DC 24–30 В, охлаждение и регламент безопасной зоны.

Перед серийной поставкой сверяют артикул полосы 300–1500 МГц, комплект антенны и строку питания DC 24–30 В в одной упаковочной ведомости. Так на складе заказчика не путают соседние SKU линейки Modules 50W. Срок и ЗИП фиксируют в том же КП, что и раскладку каналов.

Широкополосный 300–1500 с паспортными 30 Вт и массой 0,8 кг требует отдельной строки в расчёте БП и рэка: его нельзя планировать как «ещё один компактный 50 Вт». В КП явно пишут 30 Вт и 120×40×20 мм, чтобы закупка не ждала узкий корпус.

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор модулей по полосам из паспорта, проектирование раскладки в шасси, поставку с документами для юрлица, интеграцию, пусконаладку, ввод в эксплуатацию, обучение персонала и гарантийное сопровождение в рамках договора.

Запросить КП — контакты. Цена в карточке: 71 500 руб..

В пояснении для службы эксплуатации указывают паспортную мощность 30 Вт, габариты 120×40×20 мм и что модуль отвечает только за 300–1500 МГц. Это снижает ошибки ночной смены при работе с соседними каналами.

Срок поставки, комплект антенны и обучение смены вносят в одно КП вместе с раскладкой соседних каналов Modules 50W — иначе ПНР растягивается на лишние выезды.
