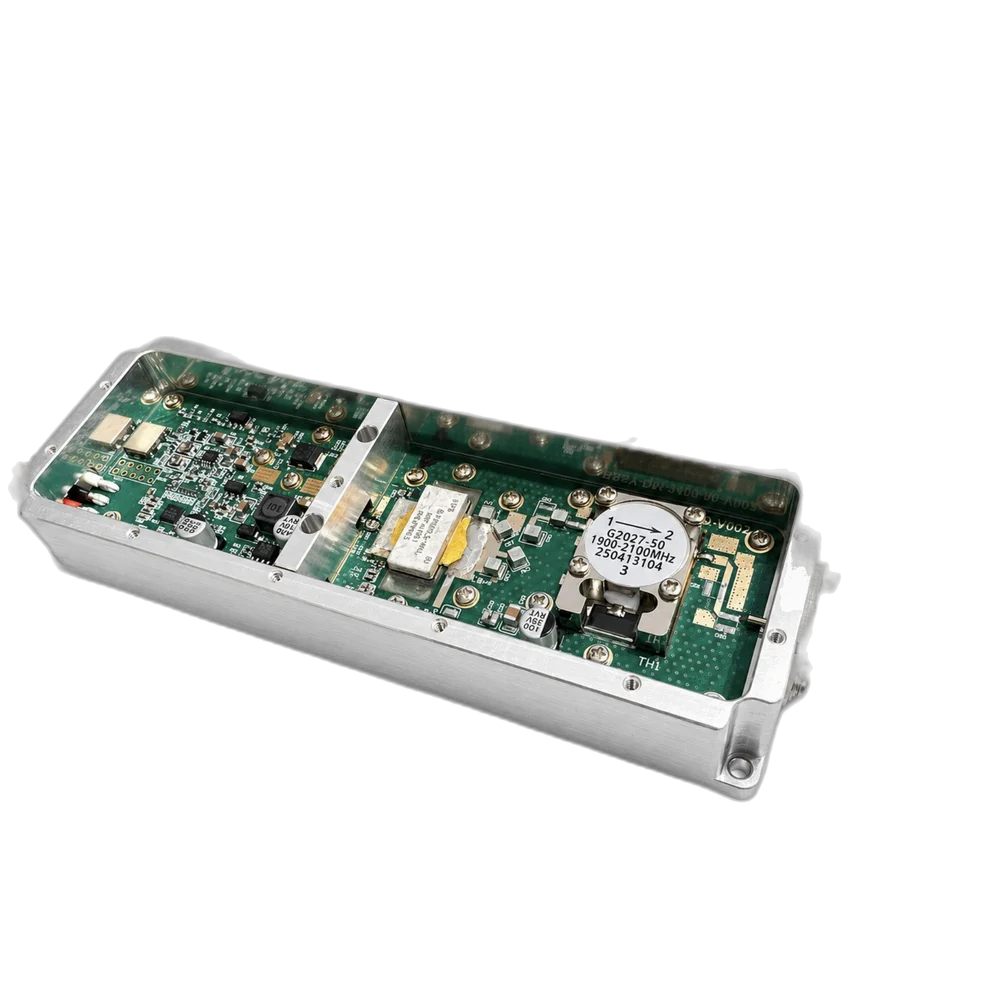

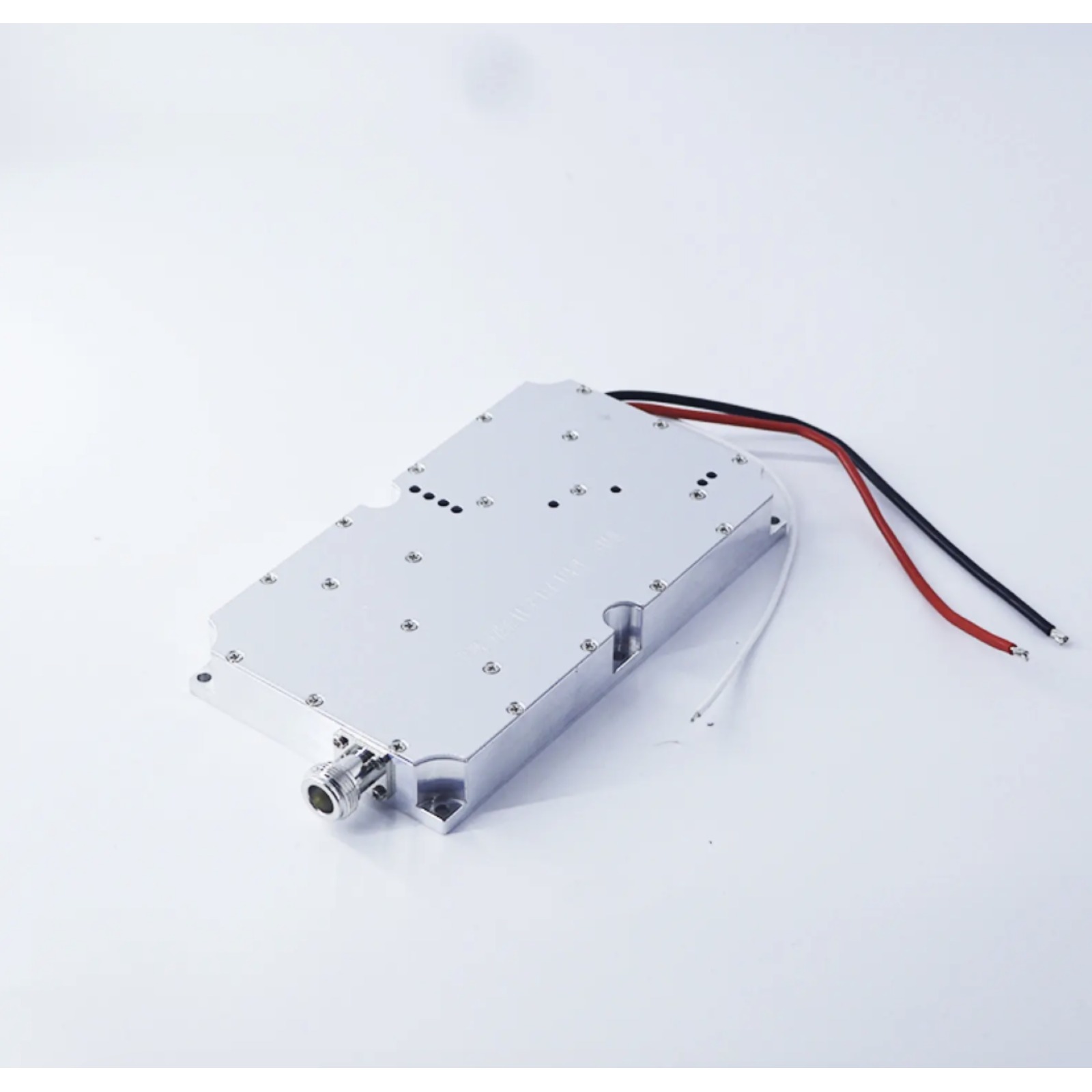

GAN транзистор 100 Вт 2100–2300 МГц — модуль подавителя дронов «Покров» — генератор помех

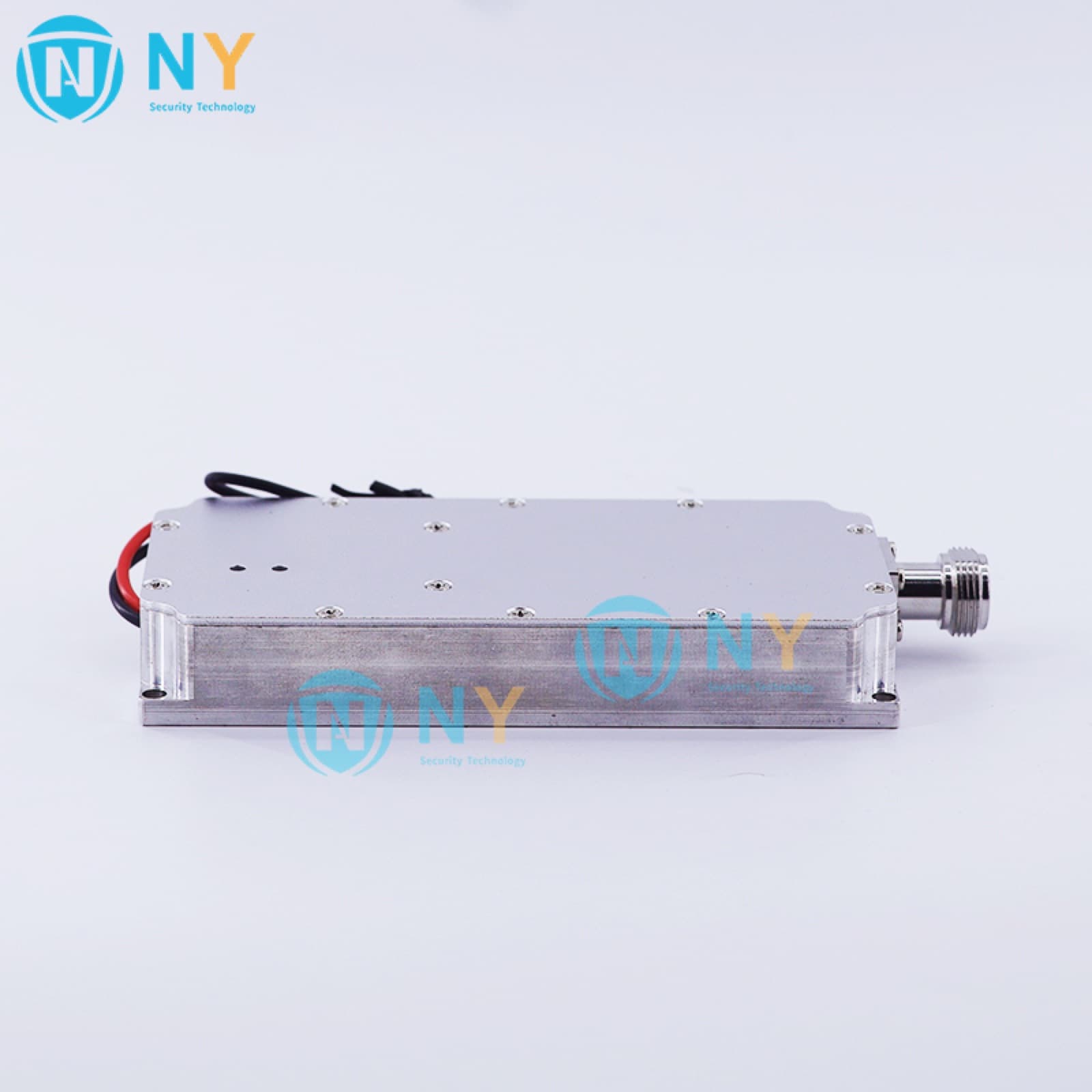

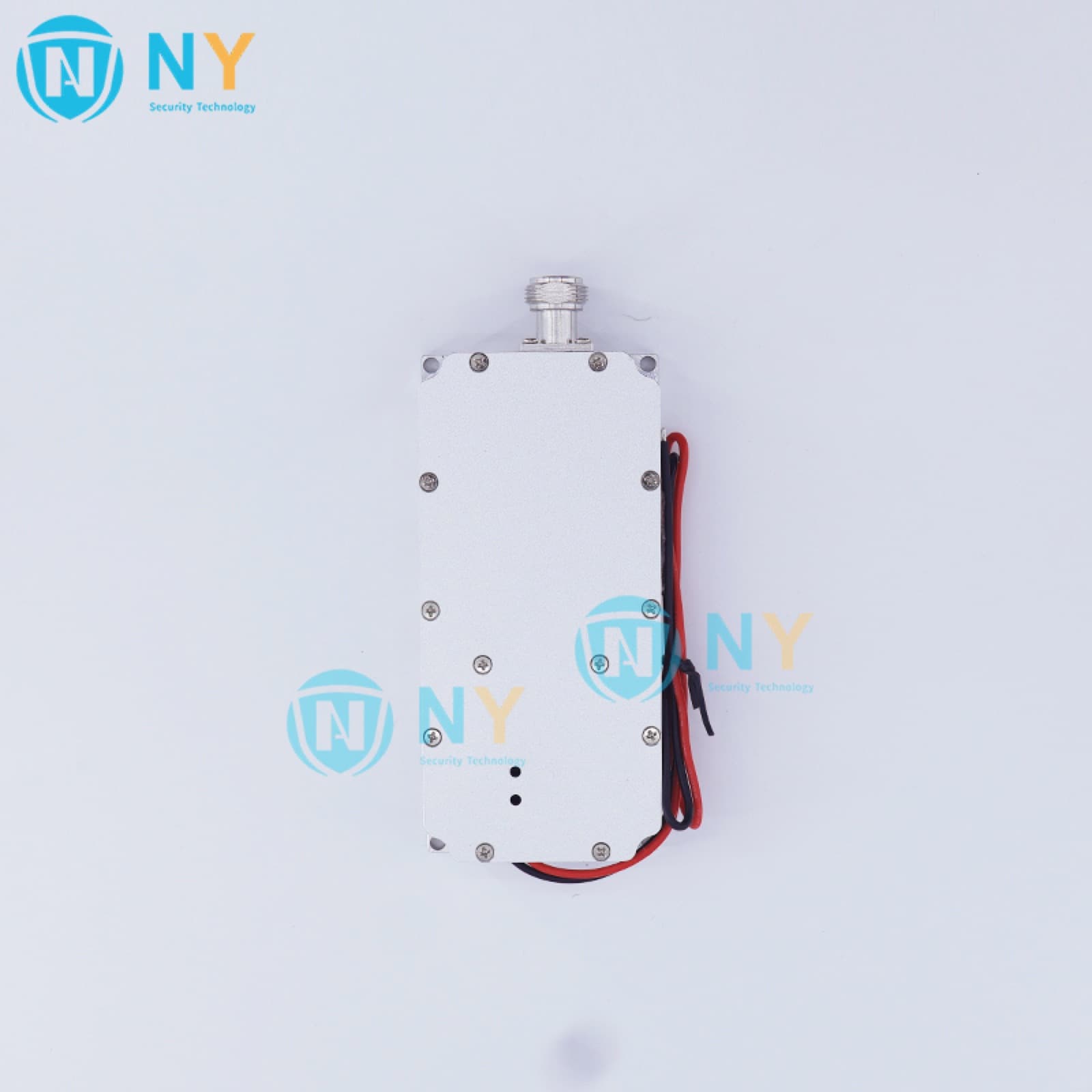

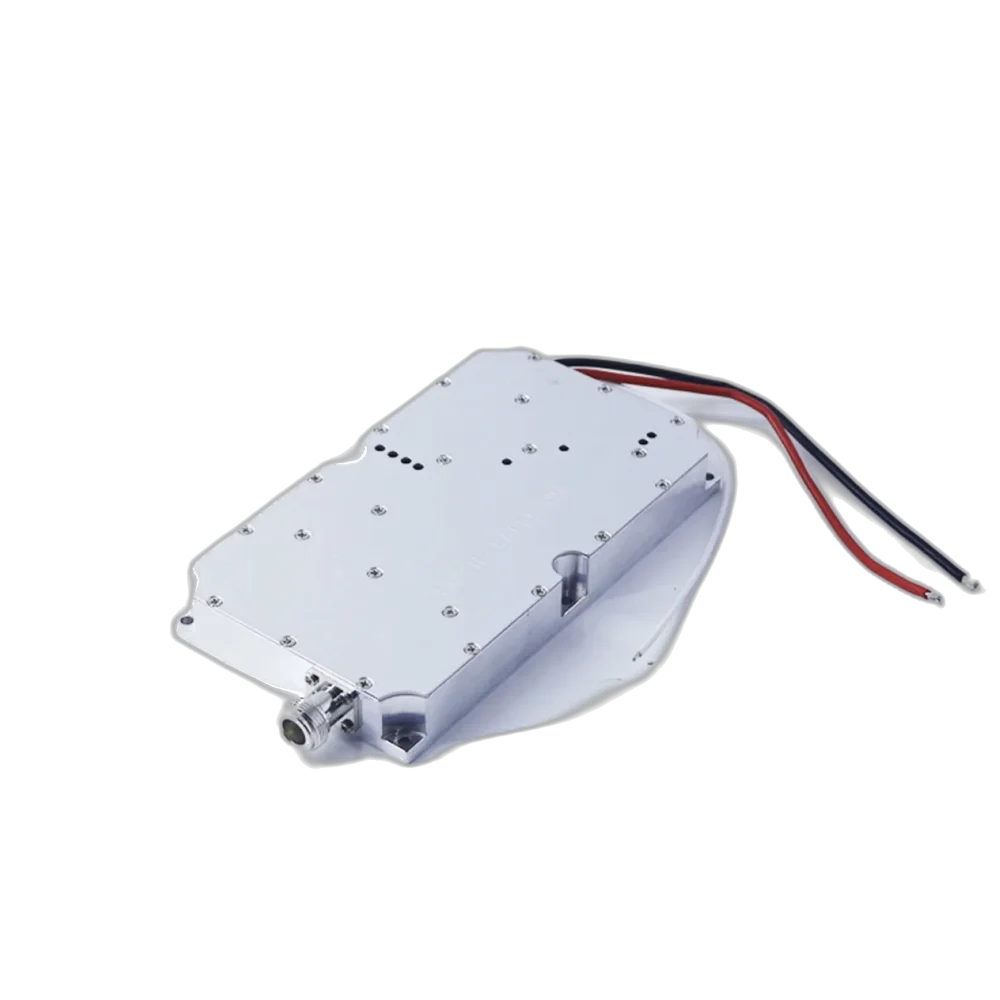

GaN 100Вт 2100–2300 МГц — GaN PA-модуль 100 Вт для полосы 2100–2300 МГц. Это силовой RF-канал для сборки модульного комплекса: стойка, автомобильное шасси, мачтовый сектор или лабораторный стенд. Готовым подавителем «из коробки» модуль не является.

Полоса ниже классического 2,4 ГГц. Нужна, когда анализатор показывает активность 2100–2300, а канал 2300–2500 закрывает только часть картины. Типичное доукомплектование периметра.

Модуль входит в линейку GaN 100Вт. Соседняя мощность — GaN 50 Вт. Сравнение бюджетов — GaN 50 vs 100, технология — GaN vs Digital.

Сценарии внедрения — периметр, критическая инфраструктура, мобильный РЭБ, мероприятия. Практика — modular rack и апгрейд периметра.

Цена и наличие — по запросу. Антенна, охлаждение и БП согласуются в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить цену и срок — укажите шасси, число каналов и полосы угроз.

На приёмке гоняют оба канала по очереди и вместе: так ловят взаимный нагрев карманов и ошибки в разводке питания 28В.

Срок поставки антенн 2100–2300 и 2300–2500 планируют совместно, даже если модули едут разными партиями — иначе на объекте снова путают комплекты.

Основные характеристики

Назначение усилителя GaN

Модуль усиливает сигнал помехи в узкой полосе 2100–2300 МГц внутри многоканального подавителя. Задача — дать предсказуемые 100 Вт на согласованной антенне, не раздувая массу и тепло всей стойки. Для интегратора это строительный блок: один SKU — одна полоса — один силовой карман.

Принцип работы

Входной возбуждающий сигнал поступает на GaN-каскад; на выходе — усиленная помеха в 2100–2300 МГц. Стабильность держат питание 28 В, теплоотвод и КСВ антенного тракта. Несогласованная нагрузка снижает КПД и греет корпус — антенну и кабель подбирают строго под паспорт полосы.

Преимущества технологии GaN

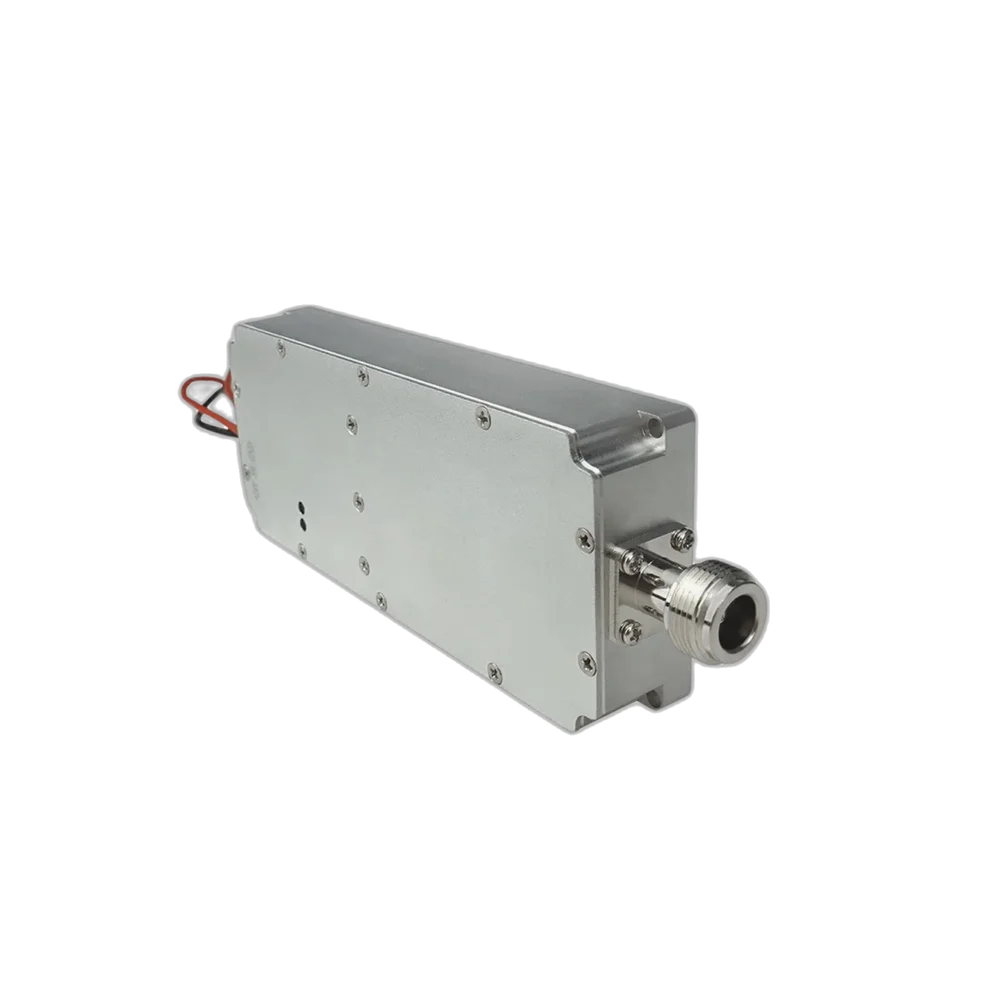

GaN PA даёт высокую плотность мощности при габаритах 125×60×20 мм и массе около 0.3 кг. Проще набрать многоканальный комплект без перегруза шасси. Когда сравнивают с цифровой 50Вт-линейкой — GaN vs Digital и сравнение 50/100.

Рабочие диапазоны частот

Рабочая полоса — 2100–2300 МГц. Сосед — 2300–2500 100Вт. Не заменяет его и не заменяется им. Ниже по каталогу смотрят L-каналы 1450–1650.

Подбор соседних полос — fpv-band-module-selection. Каталог полос — родительская категория.

Выходная мощность

Паспортная мощность — 100 Вт. Фактическая отдача зависит от КСВ, длины фидера, температуры радиатора и режима. В КП фиксируют режим (непрерывный/циклический) и запас по току БП на канал.

Энергоэффективность

GaN выгоднее в согласованном режиме: меньше тепла на ватт полезной помехи. На практике — правильный радиаторный карман, короткий ВЧ-тракт, без лишних переходников. Питание канала — 28 В; при нескольких модулях суммарный ток считают заранее.

Система охлаждения

Для 100 Вт используют радиатор на шасси и при необходимости принудительный обдув. Раскладка и температурные ориентиры — rf-module-cooling-guide. На автомобиле учитывают пыль, вибрацию и доступ к кулерам.

Варианты интеграции

• Модульная стойка / рэк интегратора
• Автомобильное шасси
• Мачтовый или кровельный сектор периметра
• Лабораторный стенд проверки КСВ и маски

Совместимость с комплексами РЭБ

Модуль стыкуется с многоканальными шасси NERO и проектами интеграторов при согласованных разъёмах, БП 28В и антеннах под полосу. Готовые форм-факторы без самостоятельной сборки — подавители, «Ромашка», «Гарпия», стационарные комплексы. Соседние модульные линейки — Digital 50Вт, Modules 50Вт, Modular 100/200.

Ставят парно с 2,4 ГГц, с разными антеннами и разными подписями. Апгрейд периметра — perimeter-modular-jammer-upgrade.

Типовые сценарии применения

1. Периметр — канал 2100–2300 МГц в многополосной стойке склада/промзоны.
2. Авто-пост — усиление сектора после замера эфира.
3. Мероприятие — временный комплект рядом с 2,4/5 ГГц.
4. Апгрейд — замена слабого канала без смены всего комплекса.

Кейсы: factory perimeter, stadium FPV, perimeter upgrade.

Для каких задач подходит

Подходит интеграторам и службам, которые собирают модульный РЭБ под конкретный эфир. Не подходит как единственное устройство без антенны, БП и регламента. Если нужен готовый форм-фактор — смотрите каталог подавителей выше.

Ограничения применения

• Работает только в полосе 2100–2300 МГц
• Требует согласованной антенны и охлаждения
• Не является законченным изделием РЭБ без шасси и управления
• Режим и безопасная зона задаёт проект

Комплект включает модуль, антенну 2100–2300, кабель и место в рэке рядом с 2,4. В журнале смены — отдельная строка, не «общий 2 ГГц».

Канал 2100–2300 не должен называться в документации «просто 2 ГГц» вместе с 2300–2500. Разные антенны, разные строки журнала, разные условия подъёма. Такая дисциплина маркировки дешевле повторного выезда интегратора после путаницы.

На выездном комплексе заранее проверяют посадку разъёмов после вибрации. Полузатянутый разъём после грунтовой дороги даёт просадку именно на этом канале — и её часто списывают на «слабый GaN».

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор полос под замер эфира, проектирование раскладки модулей в шасси, поставку с документами для юрлица, интеграцию с антеннами и БП, пусконаладку, ввод в эксплуатацию и обучение персонала. Гарантийное сопровождение и запасные модули фиксируются в договоре.

Запросить КП — контакты.

Итоговая логика для смены: 2100–2300 и 2300–2500 — два разных канала с двумя антеннами. Поднимают по очереди при проверке и по регламенту при тревоге, а не «весь низ S-диапазона сразу».

Похожие модели

В пояснении для службы эксплуатации рисуют пару каналов 2100–2300 и 2300–2500 как два независимых слота. Любая попытка «объединить в один 2 ГГц» в инструкции запрещена — это прямой путь к путанице антенн.

Материалы и кейсы

• Каталог GaN 100Вт
• GaN vs Digital
• Охлаждение RF-модулей
• Кейс модульного периметра
• FAQ по подавителям

После приёмки в журнале оставляют эталонные показания нагрева 2100–2300 рядом с 2,4 — чтобы через месяц отличать норму от деградации тракта.
