AI VisionCube DT Pro — AI-камера с двойной оптикой и тепловизором 640×512

AI VisionCube DT Pro — бортовой AI-модуль компьютерного зрения для БПЛА с двумя видимыми камерами (короткий и длинный фокус), тепловизором 640×512 и вычислителем 6 TOPS. Модуль закрывает сценарии, где оператору нужны распознавание объектов, сопровождение целей и тепловой канал при низкой освещённости — на FPV-платформах, перехватчиках и интеграционных проектах.

Это не «универсальная антидрон-система», а товарная позиция линейки AI Vision модули: камеры + бортовой AI + аналоговый видеовыход. Готовые детекторы и подавители — отдельные разделы каталога.

Цена указана для конфигурации DT Pro. Актуальную стоимость, срок поставки и комплектацию запросите в КП.

Что такое AI VisionCube DT Pro

AI VisionCube DT Pro — это компактный AI-модуль для установки на беспилотник. Цепочка работы выглядит так:

1. Видимые камеры и тепловизор формируют видеопоток.
2. Бортовой AI (6 TOPS) обрабатывает кадры на модуле.
3. Система выделяет цели по заданной логике распознавания.
4. Оператор получает видеоканал (Analog CVBS) и данные для сопровождения.
5. Тепловизор добавляет тепловой канал, когда видимый спектр недостаточен.

Важно разделять каналы:

• Видимый канал — дневной и освещённый сценарий, детализация сцены и цели.
• Тепловизионный канал — тепловой контраст в диапазоне 8–14 μm LWIR, полезен при низкой освещённости.

Комбинация нужна не «ради маркетинга», а потому что один канал не закрывает все условия полёта: днём часто важнее видимая детализация и телеоптика, ночью и в сумерках — тепловой контраст. Подробнее о роли теплового подтверждения в антидронном контуре — в материале про тепловизионные системы обнаружения дронов; про видимую оптику как слой подтверждения — в оптических системах обнаружения БПЛА.

Три сенсора в одном модуле

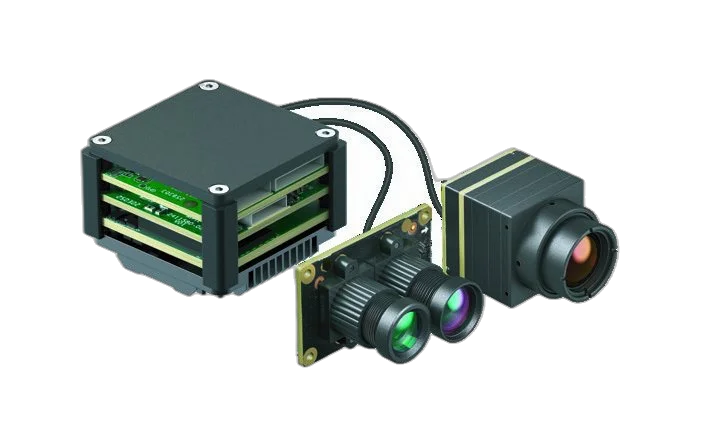

На фото комплекта DT Pro видны три аппаратных блока: стек AI-вычислителя с радиатором, плата с двумя видимыми объективами и отдельный тепловизионный модуль на шлейфе. Ниже — роль каждого сенсора по документации DT Pro.

Широкоугольная видимая камера

Короткий фокус закрывает общий обзор сцены: поиск цели в широком поле, ориентация оператора, контроль окружения при маневрировании. Это «широкий» видимый канал, а не дальняя детализация.

Телеобъектив

Длинный фокус нужен для детализации цели на большей дистанции при суженном поле зрения. На практике оператор или алгоритм опирается на связку: широкий канал находит/ведёт сцену, телеканал даёт более плотный кадр по интересующей области. Дополнительно заявлен sub-view zoom до 8×.

Тепловизор

Тепловой канал — ключевое отличие ветки DT/DT Pro от чисто видимых моделей S и D. Для страницы DT Pro характеристика тепловизора фиксирована как 640×512 @ 50Hz. Параметр 384×288 @ 25Hz относится к конфигурации DT и в таблицах сравнения ниже указан отдельно.

Технические характеристики AI VisionCube DT Pro

Ниже — сводка характеристик именно DT Pro. Значения дальности — заявленные параметры системы, а не универсальная гарантия любого сценария.

AI

Visible

Thermal

Electrical

Mechanical

Video

Заявленные дальности распознавания

500 m и 1200 m — заявленные параметры распознавания, зависящие от контраста, размера цели в кадре, атмосферы, угла и настройки. Это не обещание «обнаружит любого человека на 500 м в любом сценарии».

Распознавание и сопровождение целей

AI VisionCube DT Pro позиционируется как AI tracking камера / AI-модуль компьютерного зрения: распознавание объектов и сопровождение целей на борту платформы.

Разделяйте три уровня:

• Detection — факт выделения объекта в кадре (цель появилась как объект интереса).
• Tracking — сопровождение объекта от кадра к кадру, пока он удерживается в поле зрения и проходит критерии трекера.
• Lock-on — устойчивая фиксация выбранной цели для дальнейшей работы оператора/контура наведения.

По документации DT Pro:

• до 50 целей одновременно;
• минимальный размер для трекинга 16×16 px;
• lock-on около 0.5 sec;
• заявленный high-speed lock rate 92%;
• dynamic memory lock с повторным захватом до 3 sec после кратковременной потери;
• PiP и sub-view zoom до 8× для работы с областью интереса.

Не следует трактовать эти цифры как гарантию обнаружения любой цели в любых условиях: результат зависит от оптики (видимая/тепло), контраста, скорости, ракурса и настроек интеграции.

Как работает AI VisionCube DT Pro днём и ночью

Днём / при достаточном освещении основной вклад дают видимые камеры: широкий канал для обзора, телеканал для детализации, AI для detection/tracking.

При низкой освещённости видимый канал деградирует быстрее, чем тепловой. Тепловизор 640×512 @ 50Hz даёт тепловой контраст в LWIR и расширяет окно, в котором оператор и алгоритм могут работать с целью.

Комбинация каналов — это дополнительная информация для оператора и интегратора, а не «видение сквозь стены» и не работа «сквозь любой туман». Тепловой канал не заменяет радар дальнего раннего обнаружения и не делает из модуля готовый периметровый комплекс: для объектной защиты смотрите защиту периметра и соответствующие линейки каталога.

Для AI-камеры с тепловизором на БПЛА полезно заранее зафиксировать в ТЗ: в каких условиях приоритет у видимого канала, когда переключают внимание на thermal, нужен ли PiP, и как оператор подтверждает lock-on перед дальнейшими действиями платформы. Без этого даже сильные характеристики 640×512 @ 50Hz и 6 TOPS не дают предсказуемого результата в проекте.

Где применяется AI VisionCube DT Pro

БПЛА и FPV-платформы

Типичный заказчик — сборка FPV / AI Vision на платформе, где нужны dual visible + thermal и бортовой трекинг. Модуль часто рассматривают рядом с линейкой дронов-перехватчиков как сенсорный блок, а не как готовый «антидрон из коробки».

На FPV-контуре важны предсказуемые интерфейсы: Analog CVBS для видео, CRSF для управления, питание 9–16 V и монтаж 25.5×25.5 mm. DT Pro закрывает этот набор и добавляет тепловой канал 640×512 @ 50Hz, которого нет у видимых моделей S и D.

Поиск и мониторинг

Сценарии поиска объектов с воздуха, когда важны распознавание и удержание цели в кадре, в том числе при смене освещённости. Здесь полезны заявленные режимы detection/tracking/lock-on, PiP и zoom sub-view до 8× — как инструменты оператора, а не как автоматическая «гарантия находки».

Для планирования дальности ориентируйтесь на заявленные значения: транспорт до 1200 m, человек до 500 m — с поправкой на контраст, атмосферу и размер цели в кадре.

Инспекция объектов

Инспекционные полёты, где оператору нужны видимая детализация и тепловой канал для дополнительного контраста элементов конструкции или сцены. Короткий фокус 3.9 mm помогает держать общий контекст объекта, длинный 12 mm — рассматривать деталь, thermal — добавлять тепловой слой.

Конкретная методика инспекции задаётся проектом интеграции, а не «из коробки». Перед закупкой зафиксируйте: какие дефекты/объекты ищете, в каком диапазоне освещённости, нужен ли непрерывный 50Hz тепловой поток.

Периметр и инфраструктура

Как бортовой/мобильный визуальный слой в составе более широкого контура. Наземный периметр сам по себе закрывается другими средствами; DT Pro здесь — AI-камера для платформы, а не замена стационарной детекции. Логика объектной защиты и эшелонирования описана в решении защита периметра.

R&D и интеграционные проекты

Лаборатории и интеграторы, которым нужны подтверждённые интерфейсы (CRSF, BetaFlight/ArduPilot, CVBS, 9–16 V, монтаж 25.5×25.5) для прототипов и пилотных изделий. DT Pro удобен как эталонная конфигурация «dual visible + thermal 640×512 + 6 TOPS» для сравнения алгоритмов и проверки обвязки FC/видео на стенде до серии.

Установка AI VisionCube DT Pro на БПЛА

Ниже — практический чек-лист интеграции, а не официальная wiring-схема конкретной ревизии.

1. Выбор места — зона с обзором сенсоров, без перекрытия винтами/рамой, с учётом вибраций и охлаждения AI-блока.
2. Механическое крепление — посадочные отверстия 25.5×25.5 mm, габариты платы 38×38×26.7 mm, масса платы 43.8 g.
3. Подключение видимых камер — модуль dual visible к AI-блоку по штатным шлейфам ревизии.
4. Подключение thermal — тепловизионный модуль к вычислителю; не путать с видимыми каналами.
5. Питание — диапазон 9–16 V; проверьте запас по току и фильтрацию питания на платформе.
6. Подключение flight controller — согласуйте канал управления с FC.
7. CRSF — заявленный протокол управления.
8. BetaFlight / ArduPilot — заявленная совместимость на уровне прошивок FC; параметры проверяйте на стенде.
9. Проверка видеовыхода — Analog CVBS до рабочего VTX/OSD/монитора.
10. Проверка tracking — detection → tracking → lock-on на контрольных целях, включая проверку PiP/zoom при необходимости.

Важно: перед подключением необходимо сверить напряжение и распиновку с документацией конкретной ревизии оборудования. Текст выше не заменяет схему производителя.

Интеграция AI VisionCube DT Pro

Кому важны интерфейсы DT Pro:

• Сборщикам FPV — CRSF, CVBS, питание 9–16 V, знакомый монтажный шаг 25.5×25.5.
• Разработчикам БПЛА — масса/габариты платы, dual visible + thermal в одной логике модуля.
• Интеграторам — стыковка с BetaFlight/ArduPilot и бортовым контуром без внешнего inference-сервера.
• R&D — воспроизводимый набор характеристик для стендовых и лётных испытаний.

Практический минимум перед стендом:

Смежные позиции каталога: категория AI Vision модули, родительский раздел AI-аксессуары.

AI VisionCube DT или DT Pro — что выбрать

На сайте NERO опубликована карточка DT Pro. Конфигурация DT приводится ниже по документации линейки для сравнения теплового канала.

Вывод: DT Pro имеет смысл, когда приоритет — более высокая детализация теплового канала и 50Hz. Не следует автоматически выводить из таблицы бо́льшую дальность распознавания у DT Pro: заявленные 1200 m / 500 m в документации линейки совпадают.

AI VisionCube D или DT Pro

AI VisionCube D — две видимые камеры и AI 6 TOPS без тепловизора. DT Pro — те же задачи видимого AI-канала плюс thermal 640×512 @ 50Hz.

Выбирайте DT Pro, когда нужен тепловой канал (низкая освещённость, тепловой контраст). Если сценарий дневной и тепло не требуется — D обычно проще по оптическому контуру и бюджету проекта.

AI VisionCube S или DT Pro

AI VisionCube S — компактный mono visible модуль с AI 1 TOPS для более лёгких платформ. DT Pro — dual visible + thermal + 6 TOPS, выше выше по оптике и вычислениям.

S уместен при жёстком лимите массы/бюджета и дневном mono-канале. DT Pro — когда нужны два видимых фокуса, тепловизор 640×512 и более производительный AI.

Комплект поставки AI VisionCube DT Pro

Комплектация зависит от версии поставки; перед заказом состав комплекта необходимо согласовать с NERO.

По фото и конструкции модуля в поставке логически выделяются аппаратные блоки (точная комплектация поставки подтверждается в КП):

Кабели, крепёж, переходники и документация в конкретном боксе поставки не перечисляются как факт, пока не подтверждены в спецификации заказа.

Распаковка AI VisionCube DT Pro

Отдельного фото распаковки в каталоге нет — не описываем «коробку на фото».

При получении оборудования сверяйте:

1. соответствие ревизии DT Pro (тепло 640×512 @ 50Hz);
2. наличие AI-блока, dual visible и thermal-модуля;
3. целостность шлейфов и разъёмов;
4. комплект по накладной/КП;
5. питание и интерфейсы до первого включения на стенде.

Купить AI VisionCube DT Pro

Чтобы купить AI VisionCube DT Pro или получить коммерческие условия:

• запросить цену и наличие;
• получить КП;
• уточнить комплектацию поставки;
• проверить совместимость с вашей платформой и FC;
• согласовать интеграцию (питание, CRSF, CVBS, BetaFlight/ArduPilot);
• получить срок поставки по России.

Оставьте заявку на контактах — инженер NERO ответит по конфигурации DT Pro и смежным моделям линейки.

Нужна консультация по выбору между S / D / DT Pro или по стыковке с перехватчиком? Напишите задачу применения — подберём конфигурацию без смешения с готовыми детекторами и подавителями.
