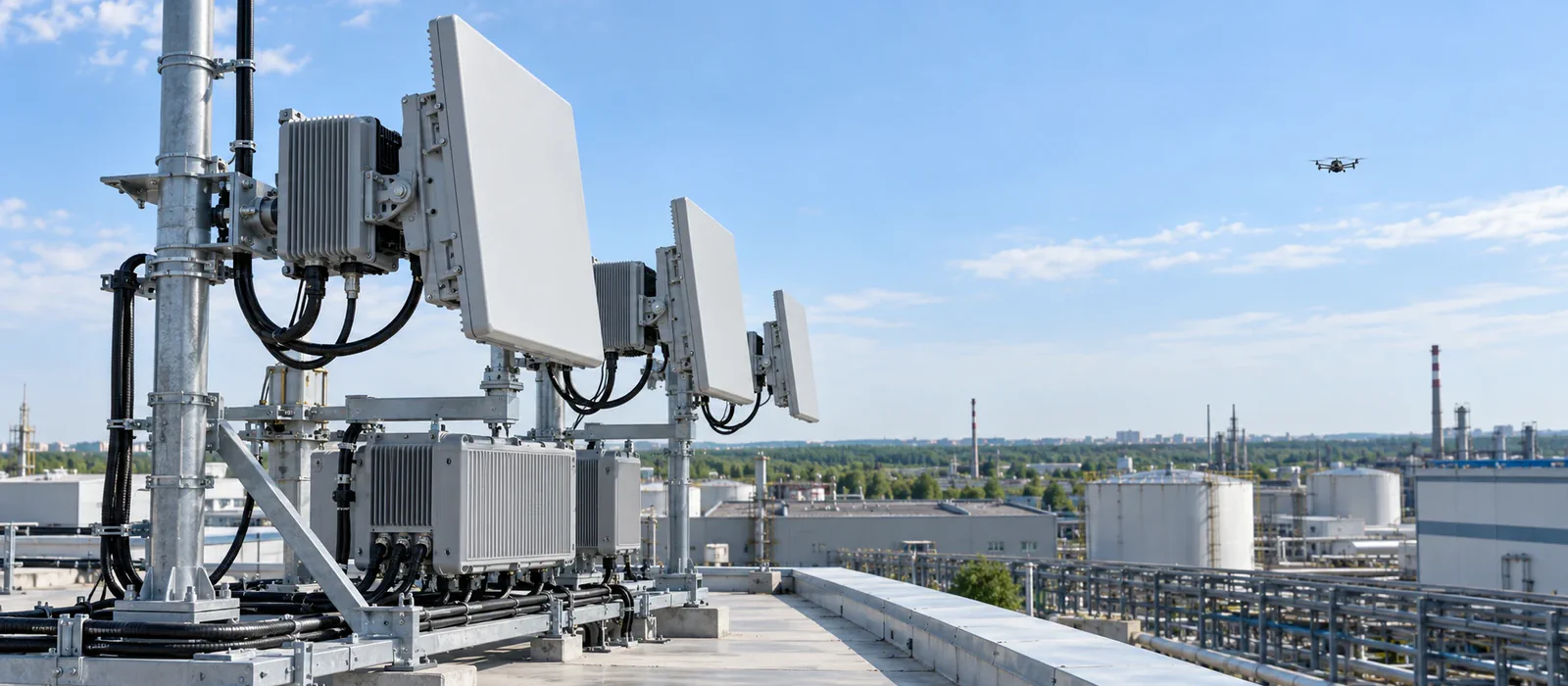

Направленное подавление БПЛА

Круговая антенна распределяет помеху вокруг точки установки. На площадке с рациями, телеметрией и промышленной связью такой «залитый» эфир сам становится событием. Направленное подавление решает другую геометрическую задачу: увести основную энергию в азимут подхода, а не размазать её по двору.

Это не выбор модели станции и не регламент поста. Ниже — как устроена пространственная картина воздействия.

Что меняет диаграмма направленности

Антенна не рисует на местности идеальный конус «внутри можно, снаружи нельзя». У неё есть главный лепесток — направление, куда уходит основная доля излучаемой энергии, — и конечная ширина сектора, в котором эта доля ещё считается рабочей. Чем уже главный лепесток, тем выше плотность поля в выбранном азимуте при той же подводимой мощности и тем меньше запас на ошибку в направлении.

Рядом с главным лепестком всегда есть боковые. Энергия там ниже, но не нулевая: соседний цех, эстакада или пост связи могут оказаться в боковом лепестке, хотя «по карте» они вне сектора. В обратную сторону диаграммы — обратное направление (качественно тот же смысл, что front-to-back): часть поля смотрит в спину антенны, на собственную площадку. Направленность уменьшает эту долю по сравнению с круговой антенной, но не обнуляет её.

Отсюда рабочий компромисс:

• в нужном азимуте поле плотнее, чем у всенаправленной схемы той же мощности;
• «в спину» и в стороны площадка обычно тише, чем при круговом заливе;
• цена — надо знать, откуда реально залетают, и помнить про боковые лепестки.

Если сектор выбран наугад, направленная схема хуже круговой: она уверенно закрывает пустой азимут и пропускает рабочий.

Купол над компактным объёмом — другая геометрия, она разобрана в купольной защите. Здесь купол нужен только как граница предмета, не как второе сравнение «завод vs стадион».

Почему зона на местности не совпадает со схемой

Даже узкий главный лепесток на бумаге расплывается в поле.

Ориентация антенны задаёт не только азимут. Наклон по углу места поднимает или опускает лепесток: луч «в горизонт» и луч «чуть вверх» по-разному накрывают низколетящую цель и по-разному задевают крыши и эстакады. Поворот корпуса на те же градусы у края сектора уже выводит цель из рабочей зоны главного лепестка.

Металл, грунт и лес не прозрачны для этой картины. Резервуар, эстакада, линия деревьев дают тень и переотражение. То, что на схеме выглядит сплошным сектором, на местности рвётся. Боковой лепесток при этом может «засветить» площадку с неожиданной стороны сильнее, чем ожидали по главному направлению.

Полоса не отменяется геометрией. Сектор, собранный под одну группу частот, не закрывает канал в другой полосе. Оптоволоконный канал управления или видео эта диаграмма тоже не «выключает»: меняется только то, куда уходит радиопомеха, а не физика канала, которого в эфире нет.

Цифры ширины луча, уровней боковых лепестков и дальности в этом тексте не называем: они зависят от конкретной антенны, полосы и установки и живут в паспорте и в проекте покрытия.

Где узкий сектор уместен

Узкий главный лепесток оправдан, когда подходы повторяются: дорога, просека, открытое поле с одной стороны ограждения — и когда круговой фон мешает своей связи. Линейный периметр чаще думают секторами, смотрящими наружу, а не всенаправленной точкой в центре двора.

Если угроза входит в объём площадки сверху и с нескольких сторон сразу, узкий луч оставляет незакрытые углы. Тогда смотрят другую геометрию покрытия, а не «ещё более узкий» сектор.

Как станцию ставят на мачту, чем питают и кто имеет право её включать — это уже стационарный РЭБ для объекта, не диаграмма.

Пример секторной стационарной установки в каталоге — стационарный антидроновый комплекс. Мощность и километры с карточки сюда не переносим.

Сначала карта подходов и запретных азимутов, потом ориентация антенны, потом проверка, куда реально ушли главный лепесток, боковые и «спина». Без этого направленность остаётся подписью на схеме. Раскладку сектора под площадку уточняют после осмотра — контакты.
