Модуль подавления дронов 200-300 МГц, 100 Вт — генератор помех

Модуль Modular 100Вт 200–300 МГц — RF-модуль генератора помех 100 Вт для интеграторов и сборки модульных подавителей. Полоса 200–300 МГц выделена как отдельный SKU линейки Modular 100Вт; соседние модули отличаются рабочей частотой и согласованной антенной — их ТТХ на эту карточку не переносим.

Подобрать комплектацию — заявка.
Запросить КП — укажите соседние полосы и тип шасси/БП.

Назначение модуля

Модуль усиливает/формирует помеху строго в полосе 200–300 МГц внутри многоканального подавителя или стенда. Это строительный блок: один SKU — одна полоса — один антенный выход. Готовый «антидрон из коробки» без шасси и БП он не заменяет — смотрите подавители и стационарные комплексы.

Основные характеристики

Другие полосы линейки и класс 200 Вт имеют свои таблицы — не копируйте сюда строки с 300–400, 300–1500 или GaN 200 Вт.

Преимущества

• Паспортизированная полоса 200–300 МГц в линейке Modular 100Вт
• Выходная мощность 100 Вт по таблице этой карточки

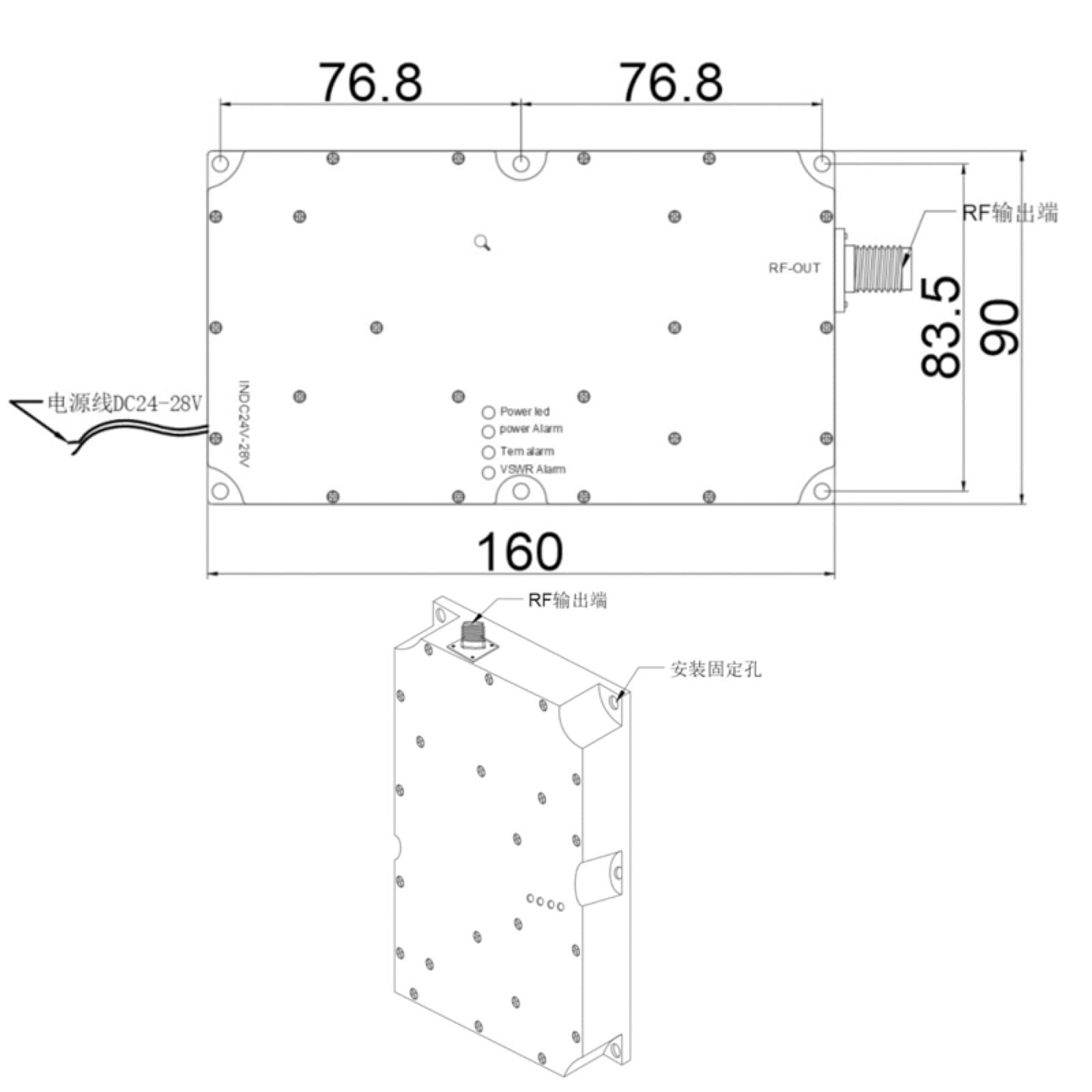

• Питание DC 24–30 В, габариты 160×90×20 мм, вес 0.8 кг
• Один антенный выход — понятная привязка к фидеру полосы
• B2B-поставка NERO с документами и ПНР

Сценарии применения

1. Модульный подавитель — канал 200–300 МГц в многополосном комплексе.
2. Мачтовая/стационарная РЭБ — замена или расширение силового тракта.
3. Лабораторный стенд — проверка маски и согласования антенны под эту полосу.
4. Апгрейд периметра — добавление канала без смены всего шасси (perimeter-modular-jammer-upgrade).

Типовые объекты — защита периметра, critical infrastructure, mobile-ew. Практика стойки — integrator-modular-rack-build; заводской периметр — factory-perimeter.

Критерии выбора

• Нужна именно полоса 200–300 МГц и класс 100 Вт → этот SKU.
• Соседняя узкая полоса → 300–400 МГц.
• Более широкий диапазон в той же линии → 300–1500 МГц.
• Нужен класс 200 Вт → Modular 200Вт / GaN 200 Вт.

Методика — modular-rf-modules-guide, выбор подавителя — how-to-choose-jammer, сравнение классов — modular-100w-vs-modular-200w.

Совместимость и эксплуатация

Стыковка с многоканальными проектами — при согласованных разъёмах, БП DC 24–30 В и антенне под 200–300 МГц. Разводка и механика — rf-module-chassis-integration. Охлаждение — часть проекта шасси; методика — rf-module-cooling-guide. На открытой карточке нет отдельной строки «тип радиатора» — не выдумываем её.

Ограничения: модуль не закрывает соседние полосы сам по себе; не включать без согласованной антенны и охлаждения по проекту. Перед серийной поставкой сверяют артикул полосы, комплект антенны и строку питания в одной ведомости.

В пояснении для службы эксплуатации указывают паспортную мощность 100 Вт, габариты 160×90×20 мм, вес 0.8 кг и что модуль отвечает только за 200–300 МГц. Это снижает ошибки ночной смены.

Почему именно полоса 200–300 МГц

В многоканальной стойке каждый модуль закрывает свой участок спектра. SKU 200–300 берут, когда замер эфира или ТЗ фиксируют активность именно в этой полосе — а не «на глаз» соседний 300–400 МГц. Путаница полос на складе дороже самого модуля: антенна и подпись на панели должны совпадать с паспортом. Поэтому в ведомости пишут полную строку «Modular 100Вт 200–300 МГц / 100 Вт / DC 24–30 В».

Если параллельно рассматривают Modules 50W или класс 200 Вт, сравнивают доступность полосы и класс мощности по карточкам, не перенося чужие габариты и питание в эту спецификацию.

Организация поставки и склада

Форм-фактор 160×90×20 мм и масса 0.8 кг удобны как стандартизированный слот при серийной поставке одинаковых шасси. Унифицируют разъём и длину фидера под полосу — проще ЗИП. Перед отгрузкой комплектность сверяют по ведомости с полосой и мощностью; на приёмке повторно читают маркировку.

Документы для юрлица (КП, договор, закрывающие) оформляют стандартно для B2B по России. Техническое приложение должно содержать точную полосу и мощность из паспорта, а не общую формулировку «модуль 100 Вт».

Интеграция в многоканальную стойку

При сборке стойки модуль 200–300 МГц занимает свой карман рядом с соседями по линейке Modular 100Вт. Инженер отмечает на панели полосу крупно, чтобы при ночной замене не перепутать с 300–400 МГц или широким 300–1500 МГц. Питание этого SKU — DC 24–30 В по таблице; фидер и антенна всегда индивидуальны под 200–300 МГц.

Охлаждение и механика крепления задаются проектом шасси. Ориентир по интеграции — rf-module-chassis-integration; выбор полос под угрозу — how-to-choose-jammer. Если параллельно рассматривают класс 200 Вт, сравнивают задачу и доступность полосы по карточкам, не перенося чужие ТТХ в ведомость этого модуля.

Практика апгрейда периметра — perimeter-modular-jammer-upgrade; сборка стойки — integrator-modular-rack-build. Каталог всех полос линейки — Modular 100Вт.

Подбор, ПНР, обучение и гарантийное сопровождение

Цикл NERO: подбор полос из паспорта → проектирование раскладки в шасси → поставка с документами для юрлица → ПНР и интеграция → обучение персонала → гарантийное сопровождение по договору. На ПНР проверяют питание DC 24–30 В, тракт под 200–300 МГц и отсутствие перепутанных соседних модулей в стойке. Обучение смены — какая панель относится к этой полосе и когда звать инженера.

Запросить КП — контакты. Цена в карточке: 23 800 руб. Срок, антенна и обучение вносят в одно КП вместе с соседними каналами линейки. В спецификации для закупки явно укажите: «Modular 100Вт 200–300 МГц», 100 Вт, DC 24–30 В, 160×90×20 мм, 0.8 кг — чтобы склад не перепутал с соседней полосой.

Похожие модели

Материалы и кейсы

• Каталог Modular 100Вт
• Modular 200Вт
• Modular RF guide
• FAQ подавители

Нужен модуль 200–300 МГц в стойку? — оставьте заявку.
