1100–1300 MHz 50 Вт модуль подавления FPV-дронов и GPS-сигналов — генератор помех

GaN 50Вт 1100–1300 МГц — GaN PA-модуль 50 Вт для полосы 1100–1300 МГц. Это силовой RF-канал для сборки модульного комплекса: стойка, автомобильное шасси, мачтовый сектор или лабораторный стенд. Готовым подавителем «из коробки» модуль не является.

Полоса 1100–1300 МГц закрывает участок L-диапазона ниже GNSS-соседних 1500–1700. Её добавляют, когда журнал патруля показывает активность «ниже полутора гигагерц», а не только навигационный сегмент.

Модуль входит в линейку GaN 50Вт. Соседняя мощность — GaN 100 Вт. Сравнение бюджетов — GaN 50 vs 100, технология — GaN vs Digital.

Сценарии внедрения — периметр, критическая инфраструктура, мобильный РЭБ, мероприятия. Практика — modular rack и апгрейд периметра.

Цена и наличие — по запросу. Антенна, охлаждение и БП согласуются в КП.

Подобрать полосу и комплект — заявка инженеру.
Запросить цену и срок — укажите шасси, число каналов и полосы угроз.

На стенде проверяют пару 1100–1300 + 1500–1700: нет ли паразитной засветки через плохую экранировку шасси.

Срок поставки антенны 1,1–1,3 ГГц и маркировку кабеля согласуют до отгрузки модуля, чтобы склад заказчика не подменил «похожую L» без задачи.

Основные характеристики

Назначение усилителя GaN

Модуль усиливает сигнал помехи в узкой полосе 1100–1300 МГц внутри многоканального подавителя. Задача — дать предсказуемые 50 Вт на согласованной антенне, не раздувая массу и тепло всей стойки. Для интегратора это строительный блок: один SKU — одна полоса — один силовой карман.

Принцип работы

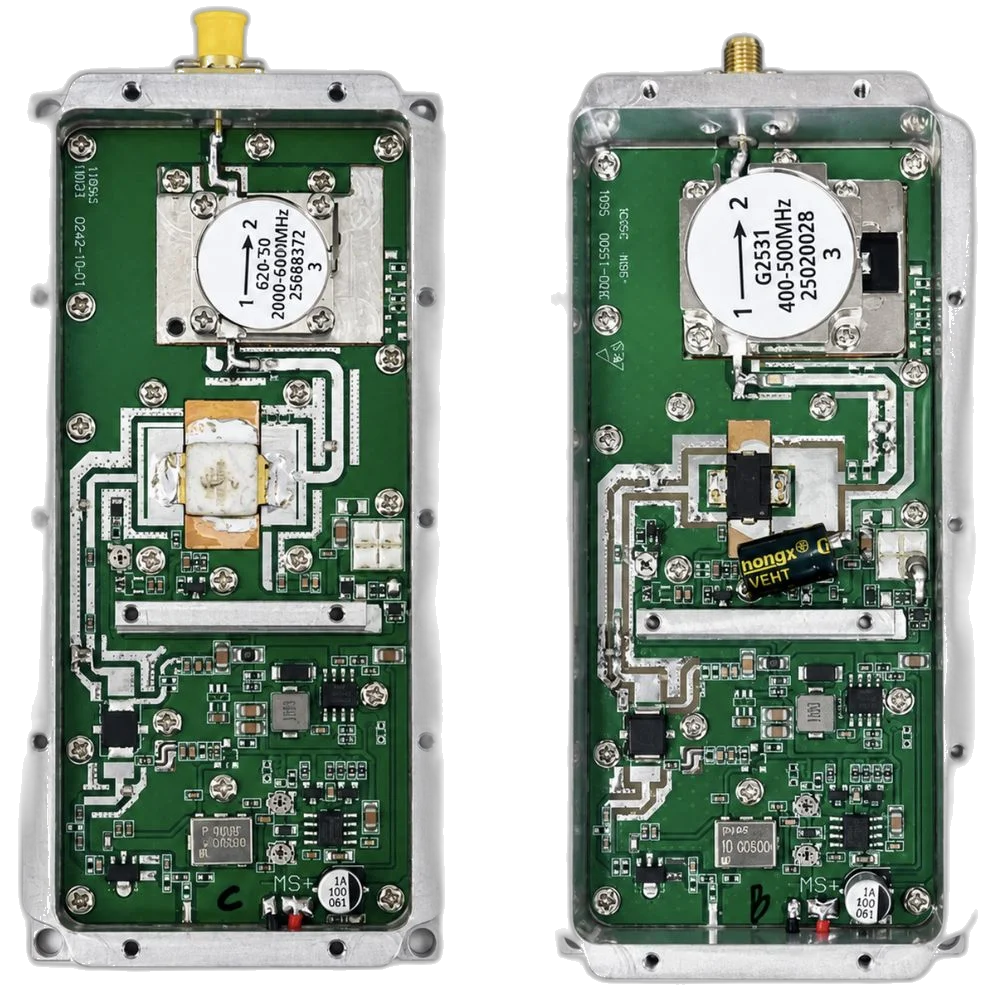

Входной возбуждающий сигнал поступает на GaN-каскад; на выходе — усиленная помеха в 1100–1300 МГц. Стабильность держат питание 28 В, теплоотвод и КСВ антенного тракта. Несогласованная нагрузка снижает КПД и греет корпус — антенну и кабель подбирают строго под паспорт полосы.

Преимущества технологии GaN

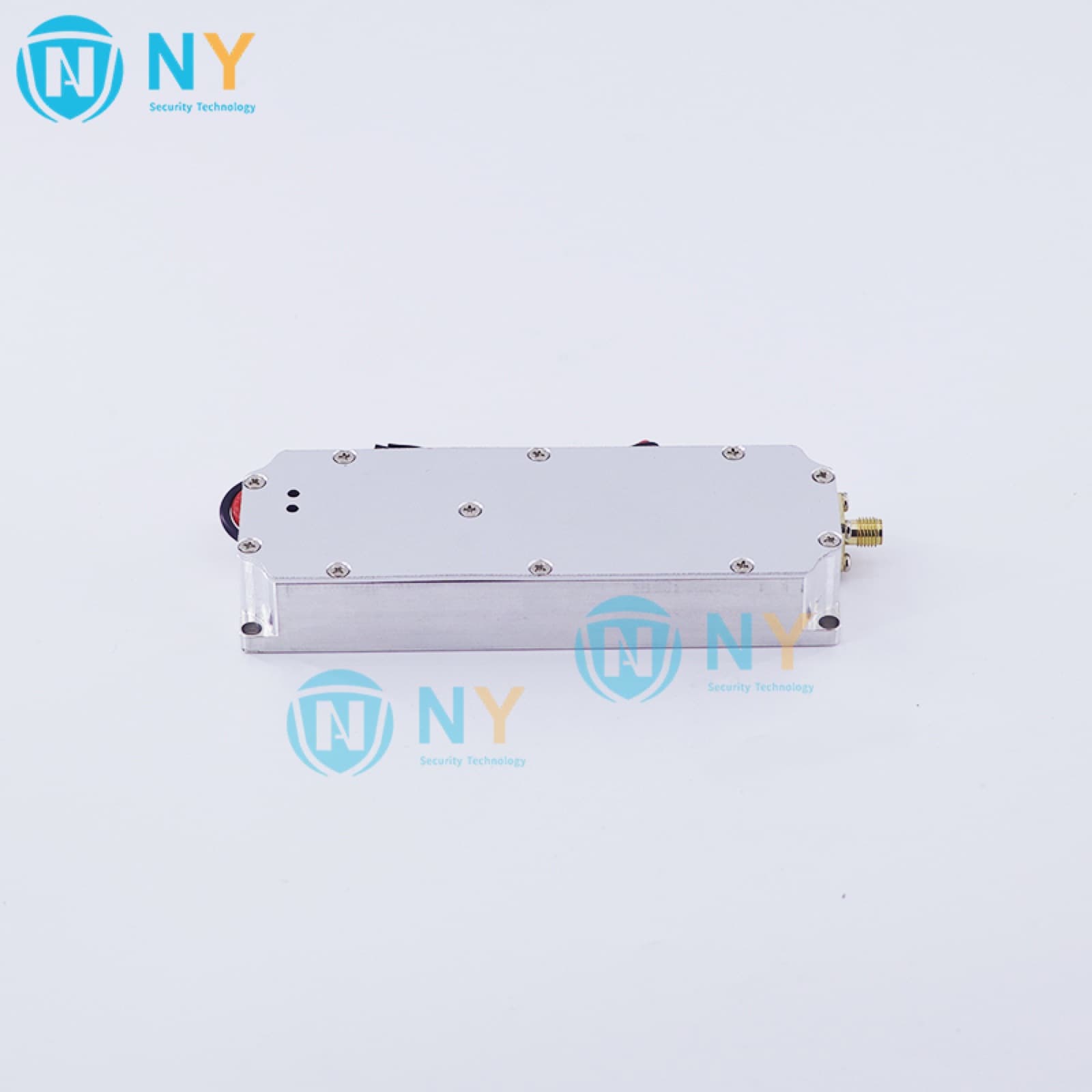

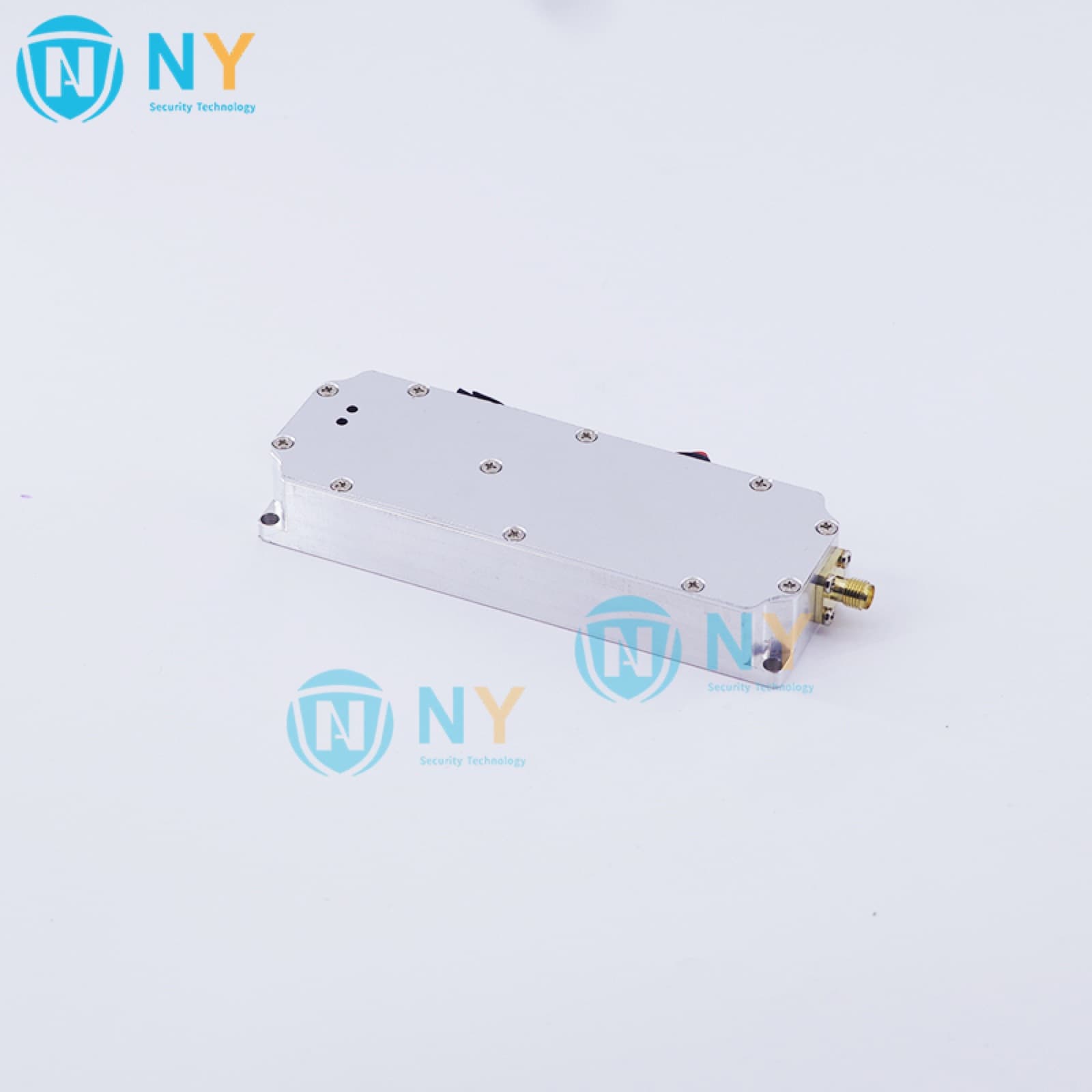

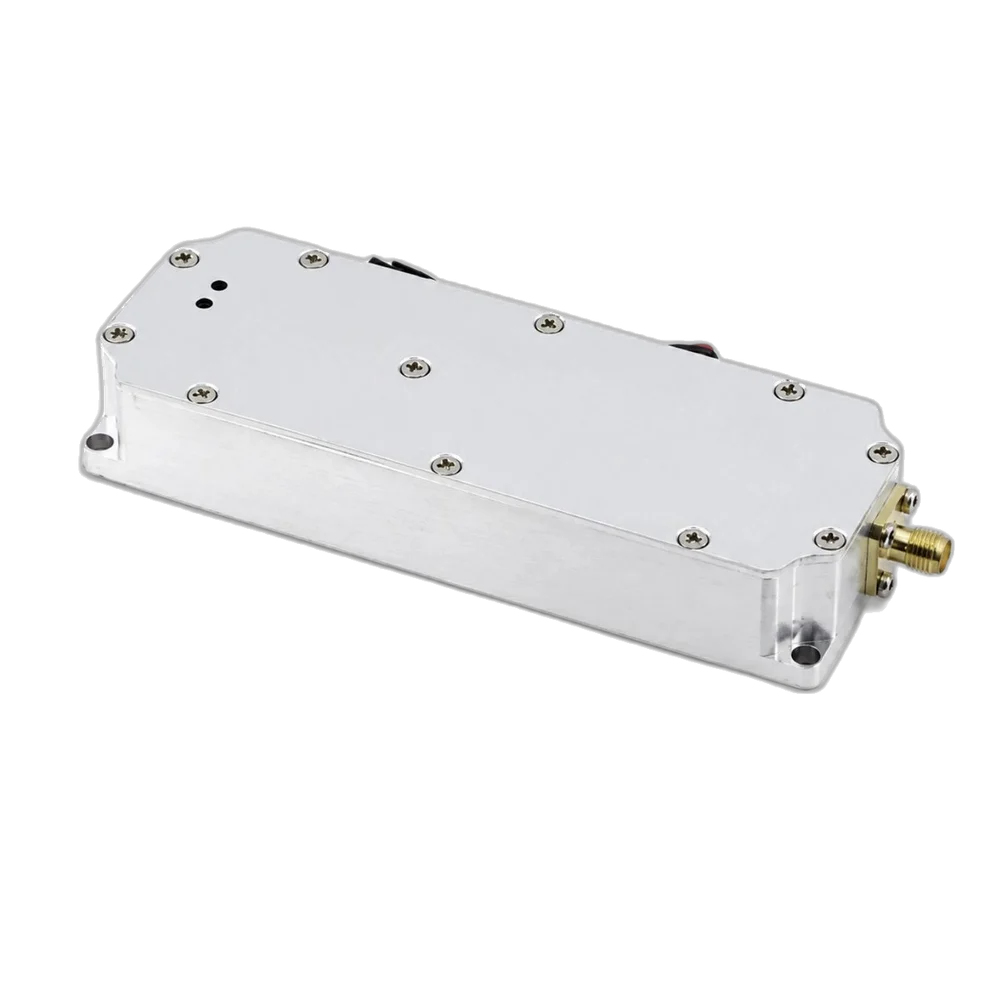

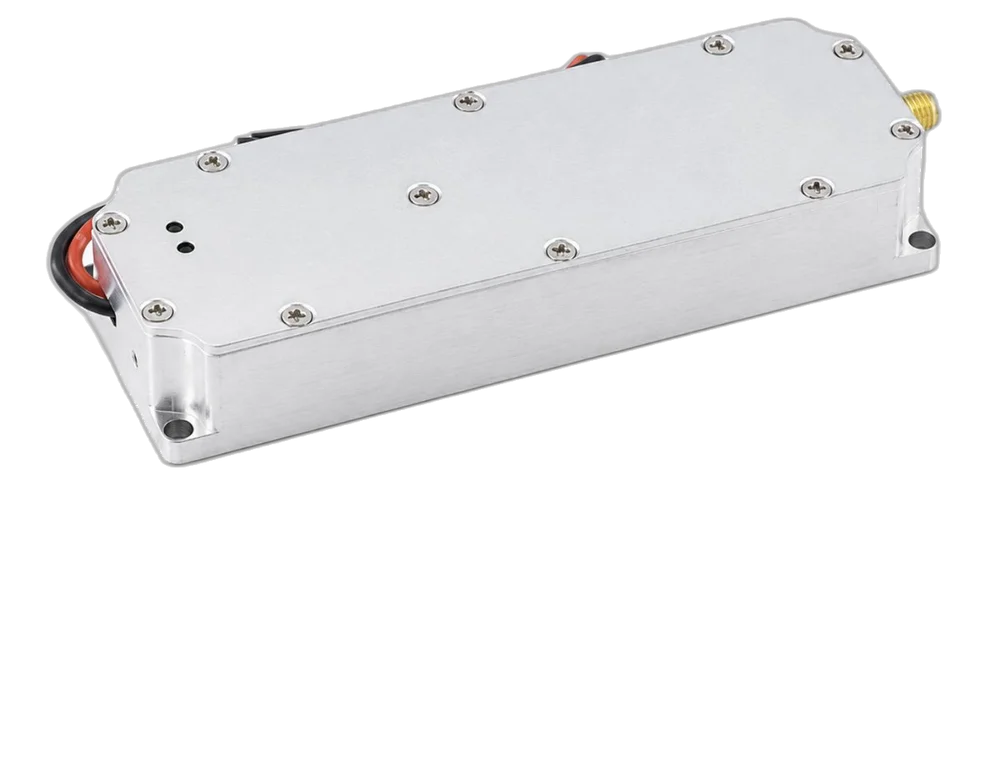

GaN PA даёт высокую плотность мощности при габаритах 120×40×20 мм и массе около 0.3 кг. Проще набрать многоканальный комплект без перегруза шасси. Когда сравнивают с цифровой 50Вт-линейкой — GaN vs Digital и сравнение 50/100.

Рабочие диапазоны частот

Рабочая полоса — 1100–1300 МГц. Выше — 1500–1700 50Вт и 1450–1650 100Вт. Ниже — 850–1050 50Вт.

Подбор соседних полос — fpv-band-module-selection. Каталог полос — родительская категория.

Выходная мощность

Паспортная мощность — 50 Вт. Фактическая отдача зависит от КСВ, длины фидера, температуры радиатора и режима. В КП фиксируют режим (непрерывный/циклический) и запас по току БП на канал.

Энергоэффективность

GaN выгоднее в согласованном режиме: меньше тепла на ватт полезной помехи. На практике — правильный радиаторный карман, короткий ВЧ-тракт, без лишних переходников. Питание канала — 28 В; при нескольких модулях суммарный ток считают заранее.

Система охлаждения

Для 50 Вт используют радиатор на шасси и при необходимости принудительный обдув. Раскладка и температурные ориентиры — rf-module-cooling-guide. На автомобиле учитывают пыль, вибрацию и доступ к кулерам.

Варианты интеграции

• Модульная стойка / рэк интегратора
• Автомобильное шасси
• Мачтовый или кровельный сектор периметра
• Лабораторный стенд проверки КСВ и маски

Совместимость с комплексами РЭБ

Модуль стыкуется с многоканальными шасси NERO и проектами интеграторов при согласованных разъёмах, БП 28В и антеннах под полосу. Готовые форм-факторы без самостоятельной сборки — подавители, «Ромашка», «Гарпия», стационарные комплексы. Соседние модульные линейки — Digital 50Вт, Modules 50Вт, Modular 100/200.

В наборе идёт отдельным L-каналом с собственной антенной. Не смешивайте кабель с 2,4/5 ГГц-трактом. Методика полос — fpv-band-module-selection.

Типовые сценарии применения

1. Периметр — канал 1100–1300 МГц в многополосной стойке склада/промзоны.
2. Авто-пост — усиление сектора после замера эфира.
3. Мероприятие — временный комплект рядом с 2,4/5 ГГц.
4. Апгрейд — замена слабого канала без смены всего комплекса.

Кейсы: factory perimeter, stadium FPV, perimeter upgrade.

Для каких задач подходит

Подходит интеграторам и службам, которые собирают модульный РЭБ под конкретный эфир. Не подходит как единственное устройство без антенны, БП и регламента. Если нужен готовый форм-фактор — смотрите каталог подавителей выше.

Ограничения применения

• Работает только в полосе 1100–1300 МГц
• Требует согласованной антенны и охлаждения
• Не является законченным изделием РЭБ без шасси и управления
• Режим и безопасная зона задаёт проект

Комплект: модуль 50Вт, антенна 1,1–1,3 ГГц, короткий фидер, подпись на панели. Для роста запаса смотрят соседний 100Вт L-канал.

1100–1300 часто недооценивают, если команда привыкла думать только категориями «2,4 / 5,8 / GPS». Между тем патруль на промзоне регулярно показывает активность именно здесь. Модуль 50Вт закрывает дыру без немедленного перехода на тяжёлый 100Вт L-канал.

Перед серийной поставкой полосу сверяют с картой уже купленных L/UHF-каналов заказчика, чтобы новый SKU не дублировал соседний диапазон без задачи. Охлаждение — по общему cooling guide.

Подбор, поставка и ввод в эксплуатацию

NERO выполняет подбор полос под замер эфира, проектирование раскладки модулей в шасси, поставку с документами для юрлица, интеграцию с антеннами и БП, пусконаладку, ввод в эксплуатацию и обучение персонала. Гарантийное сопровождение и запасные модули фиксируются в договоре.

Запросить КП — контакты.

Итоговая логика для смены: 1100–1300 дополняет, а не заменяет 1500–1700. Если активен только навигационный сосед, этот SKU можно не держать в дежурном режиме постоянно.

Похожие модели

В пояснении для службы эксплуатации сравнивают роль 1100–1300 и 1500–1700 одной таблицей: когда какой канал поднимать. Без таблицы смена включает оба L-слота и быстрее упирается в тепловой лимит стойки.

Материалы и кейсы

• Каталог GaN 50Вт
• GaN vs Digital
• Охлаждение RF-модулей
• Кейс модульного периметра
• FAQ по подавителям

После приёмки сверяют, что в ЗИП лежит именно антенна 1,1–1,3 ГГц, а не «похожая L». Путаница на складе заказчика — частая причина ложных рекламаций.
