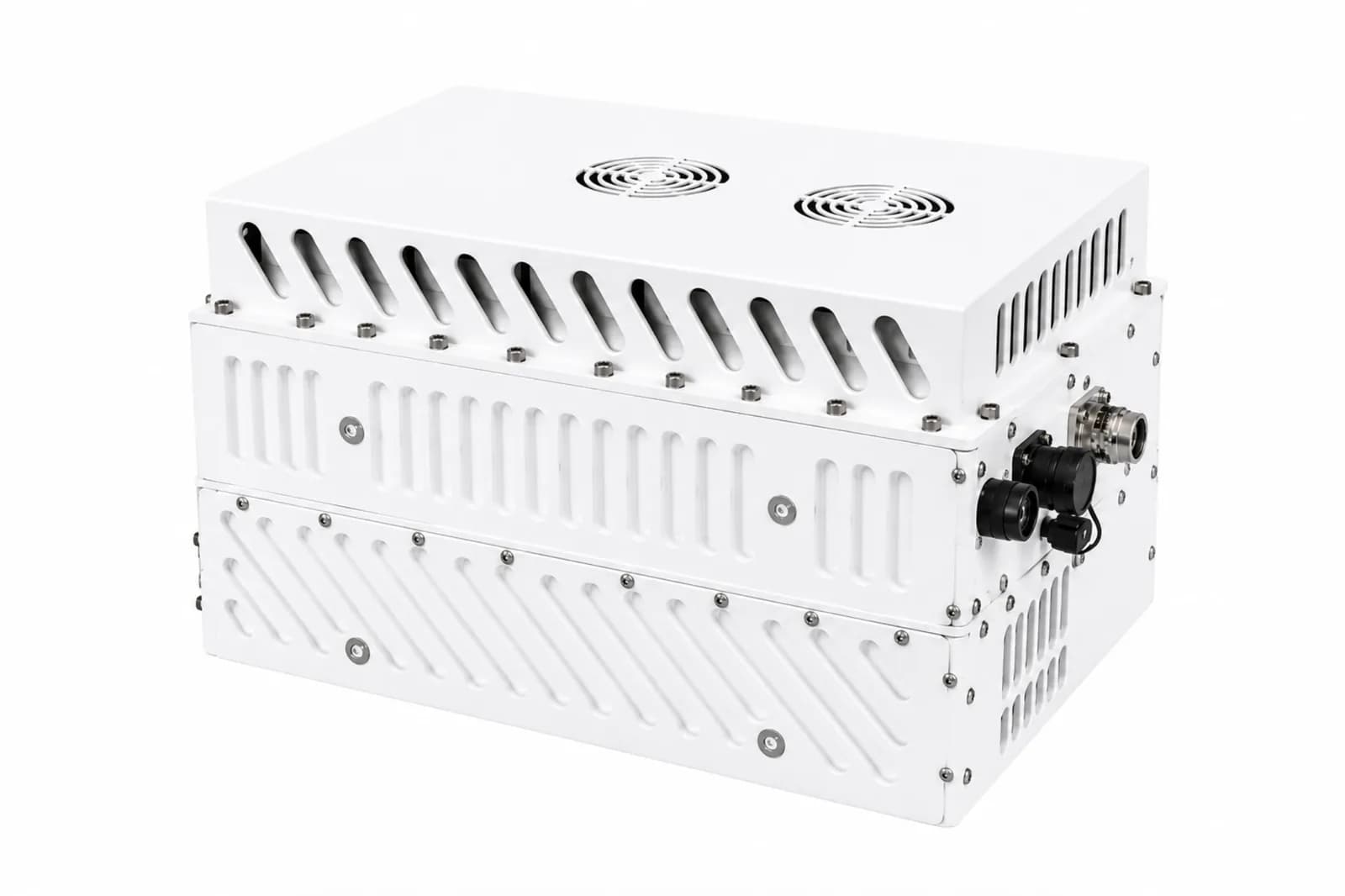

KU250 BUC 250W — усилительный модуль Ku-диапазона

KU250 BUC 250W — усилитель Ku-диапазона / BUC 250 Вт на базе модуля BUCPAM-13750-14500-250 (GaN): преобразование IF 950–1700 МГц → RF 13,75–14,50 ГГц, выходная мощность 250 Вт, Power Gain @ PSAT 54 dBm, малосигнальное усиление 70 dB.

Важно разделять уровни:

• BUC — RF-модуль передающего тракта Ku-диапазона;
• комплекс — конечная система (антенна, формирователь, шкаф, регламент).

На NERO модуль поставляется как силовой узел для проектов подавления спутниковых терминалов Ku, включая Starlink — см. как устроено подавление Starlink. Сам по себе он не является системой РЭБ и не заменяет секторный стационар или купол.

Подобрать конфигурацию — заявка. Запросить КП — укажите объект, частотный план и формат корпуса/антенны.

Назначение узла

Производитель описывает BUCPAM-13750-14500-250 как модуль повышающего преобразования/усиления для передающего тракта Ku-диапазона, предназначенный для передатчиков наземных станций спутниковой связи.

В каталоге NERO тот же класс узла (KU250 BUC 250W / Ku-band BUC / RF-модуль 250 Вт) используется как силовой блок в составе проектного комплекса. Итоговая эффективность зависит от антенны, диаграммообразования и наведения — эти компоненты подбираются отдельно и не подменяются таблицами drone-jammer карточек.

Каталог раздела — глушители сигналов / комплексы. Типовые объекты — критическая инфраструктура, периметр; мобильные конфигурации — с поправкой на массу 14 кг и потребление 1100 Вт (mobile-ew).

Технические характеристики

Электрические характеристики

Габариты и масса

Габариты и технический чертёж KU250 BUC 250W

Габаритный чертёж позволяет оценить физические размеры модуля KU250 BUC 250W (BUCPAM-13750-14500-250) перед монтажом и интеграцией в оборудование.

Подтверждённые габариты KU250 BUC:

• длина: 330 мм;
• ширина: 260 мм;
• высота: 215 мм;
• масса: 14 кг.

Полное значение размеров KU250 BUC: 330 × 260 × 215 мм, масса 14 кг.

При проектировании места установки необходимо учитывать не только габариты корпуса, но и массу 14 кг, расположение RF-разъёмов, AC-интерфейса, управляющего интерфейса и требования к охлаждению. Модуль использует принудительное воздушное охлаждение — это подтверждено техническим документом. Конкретное направление воздушного потока, минимальные монтажные зазоры и иные требования сверх даташита здесь не задаём.

Управление и интерфейсы

Управление по даташиту:

• Gigabit Ethernet через RJ45;
• RS485;
• RS422;
• Ethernet / RS485 / RS422 control function;
• управление включением/выключением;
• запрос рабочих параметров: ток, напряжение, температура, мощность передачи и другие параметры состояния.

Конкретный API, SNMP, Modbus или иной именованный протокол в даташите не указан — не публикуем.

Разъёмы и заземление

Конструкция и защита

По документу модуля:

• 50-омное согласование входа и выхода;
• встроенные цепи управления и защиты;
• степень защиты IP66;
• герметичная внутренняя конструкция ключевых компонентов;
• принудительное воздушное охлаждение;
• GaN-технология;
• переключение внутреннего/внешнего тактового сигнала;
• RF coupling output −54 dB.

Это паспортные свойства модуля, а не маркетинговые обещания сверх даташита.

Температурные характеристики и предельные режимы

Дополнительно по даташиту:

• защита от перегрева: отключение при 85 °C ±5 °C;
• максимальный входной RF drive level без повреждения: +10 dBm;
• допустимый VSWR нагрузки при POUT = 250 Вт: 10:1 при любых фазе и амплитуде нагрузки, непрерывный режим.

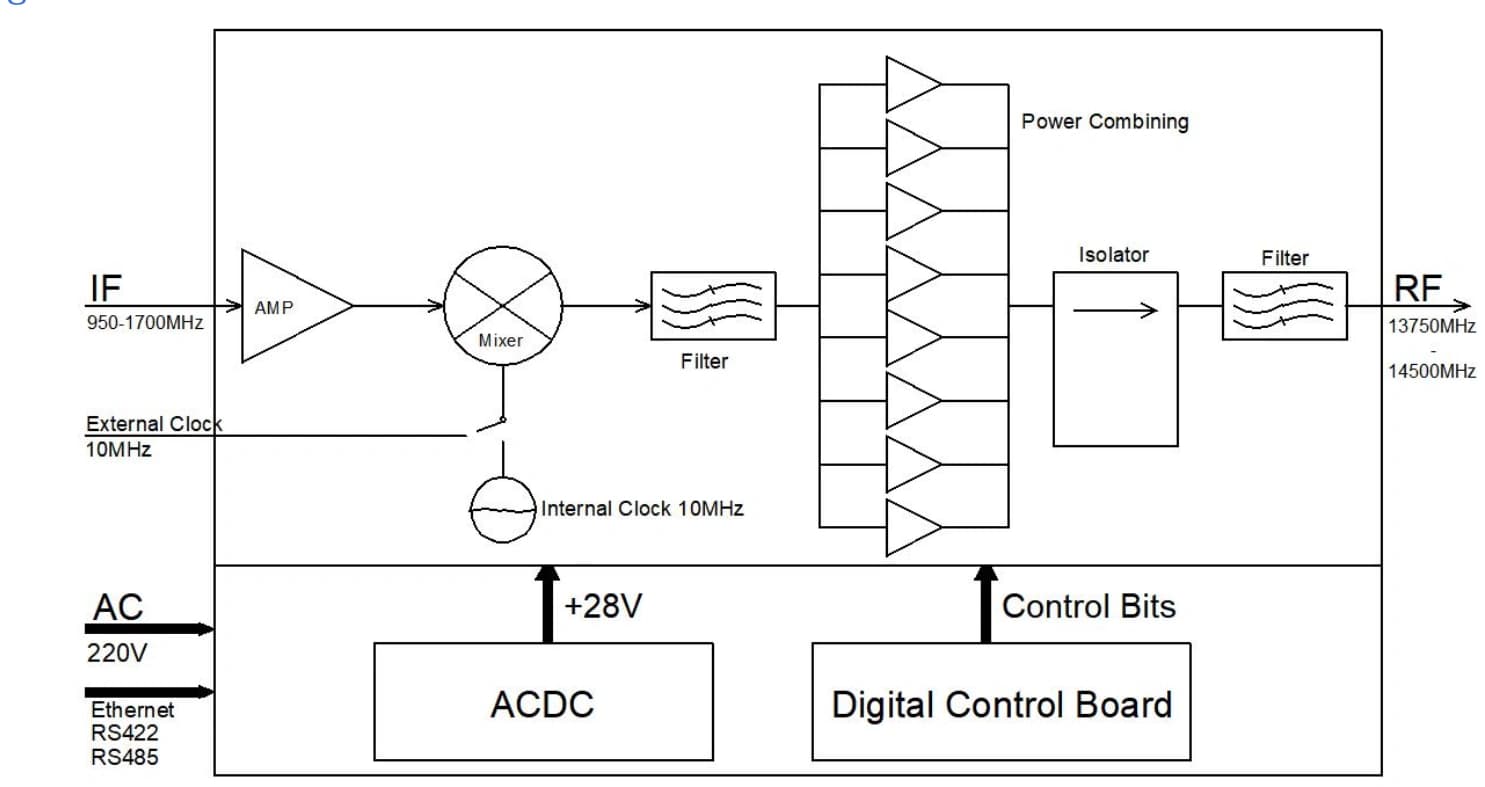

Функциональная схема

По блок-схеме производителя тракт:

IF 950–1700 MHz → усилительный каскад → смеситель → фильтр → каскад усилителей → объединение мощности → изолятор → выходной фильтр → RF 13750–14500 MHz.

На схеме также показаны: внешний Clock 10 MHz, внутренний Clock 10 MHz, AC 220V, Ethernet, RS422, RS485, AC/DC, Digital Control Board, внутреннее питание +28V. Назначение элементов сверх схемы не домысливаем.

Внешний и внутренний Clock

Модуль поддерживает переключение между внутренним и внешним тактовым сигналом. В блок-схеме указаны внешний Clock 10 MHz и внутренний Clock 10 MHz. Тип внешнего генератора и требования к точности в даташите не заданы — не утверждаем.

Принцип работы

BUC принимает IF 950–1700 МГц, переносит сигнал в RF 13,75–14,50 ГГц и усиливает до 250 Вт. В проектном комплексе подавления на вход может подаваться широкополосный сигнал помехи вместо информационного канала; луч через направленную антенну создаёт помеху на частотах терминала. Телеметрия (ток, напряжение, температура, мощность передачи) доступна через Ethernet/RS485/RS422-контур управления.

Преимущества

• BUC 250 Вт / GaN, Power Gain @ PSAT 54 dBm, малосигнальное усиление 70 dB
• Преобразователь IF в RF: 950–1700 МГц → 13,75–14,50 ГГц
• Питание 90–220 VAC, потребление 1100 Вт
• Управление Gigabit Ethernet (RJ45), RS485, RS422
• IP66, принудительное воздушное охлаждение, встроенные защиты
• B2B-поставка NERO с документами и ПНР

Сценарии применения

Назначение по классу изделия и даташиту:

1. Передающие тракты Ku-диапазона — силовой BUC 13,75–14,50 ГГц.
2. Наземные станции спутниковой связи — как описывает производитель.
3. Высокомощные RF-передающие системы, где нужно преобразование IF 950–1700 МГц в RF 13,75–14,50 ГГц.
4. Проектный комплекс NERO под спутниковые терминалы на критической инфраструктуре / периметре — BUC как узел, не как «антидрон из коробки» (factory-perimeter).
5. Мобильная конфигурация в составе mobile-ew — с учётом массы 14 кг и потребления 1100 Вт.

Подбор антенны и корпусного решения — по частотному плану объекта, до заказа.

Критерии выбора

• Нужен силовой BUC Ku 250 Вт / BUCPAM-13750-14500-250 под Starlink/VSAT → этот SKU.
• Нужен секторный антидроновый комплекс под БПЛА → anti-uav-stationary.
• Нужна зональная защита площадки → dome-protection.
• Нужен мобильный патрульный комплекс → Mobile EW backpack.

Методика по задаче Starlink — podavlenie-starlink.

Ограничения

Узел не заменяет антенну, формирователь помехи и правовой контур применения. Не является готовым портативным подавителем дронов и не является системой РЭБ сам по себе. Совместимость с конкретной целью уточняется по частотному плану. Монтаж и сертификация комплекса — зона проекта; NERO закрывает поставку узла, ПНР и документы по договору.

Организация поставки

Цена в карточке: 1 950 000 ₽. Срок — индивидуально после согласования конфигурации. В спецификации укажите «KU250 BUC 250W» / BUCPAM-13750-14500-250, 250 Вт, Ku 13,75–14,50 ГГц, 90–220 VAC — чтобы склад не перепутал с модулями drone-jammer линеек.

Перед отгрузкой сверяют комплектность и интерфейсы (SMA Female, BJ120/FBP120, #3 PIN AC, #19 PIN control, EARTH). На объекте — готовность шкафа к питанию 90–220 VAC и контуру управления Ethernet/RS485/RS422.

Подбор, ПНР, обучение и гарантийное сопровождение

Цикл NERO: подбор под частотный план и корпус → проектирование обвязки (антенна, формирователь, шкаф) → поставка с документами для юрлица → ПНР и интеграция → обучение персонала телеметрии и аварийным защитам → гарантийное сопровождение по договору.

На ПНР проверяют питание, VSWR тракта, вывод параметров состояния (ток, напряжение, температура, мощность передачи) и сценарий включения в составе комплекса.

Запросить КП — контакты. Правовой контур — до монтажа: подавление Starlink. FAQ по комплексам — faq/ew.

Похожие модели

Перед передачей на склад заказчика комплектность сверяют по ведомости «KU250 BUC 250W» / BUCPAM-13750-14500-250 и паспортным интерфейсам этой карточки — без подмены модулями drone-jammer линеек.

Нужен KU250 BUC 250W (BUC 250 Вт, Ku 13,75–14,50 ГГц) в комплекс? — оставьте заявку.
