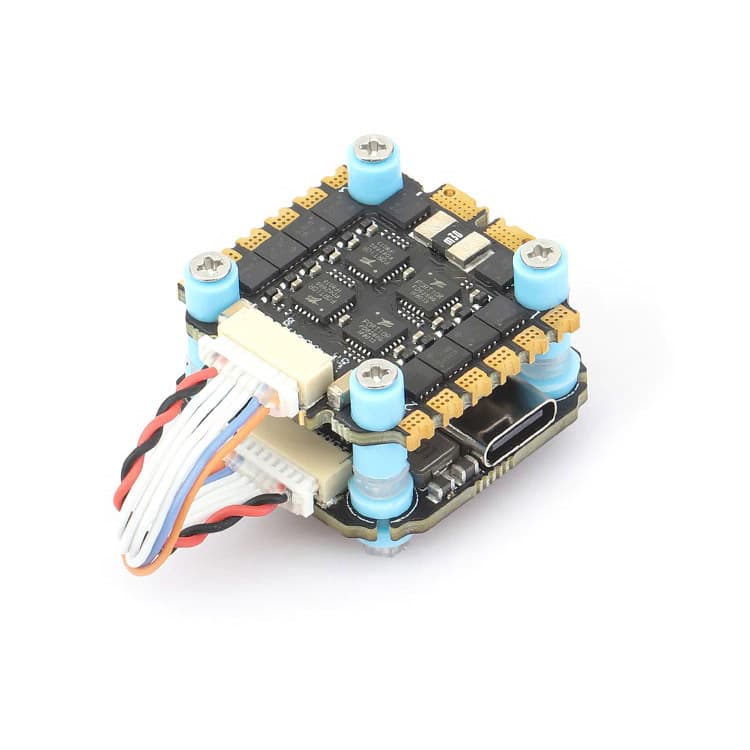

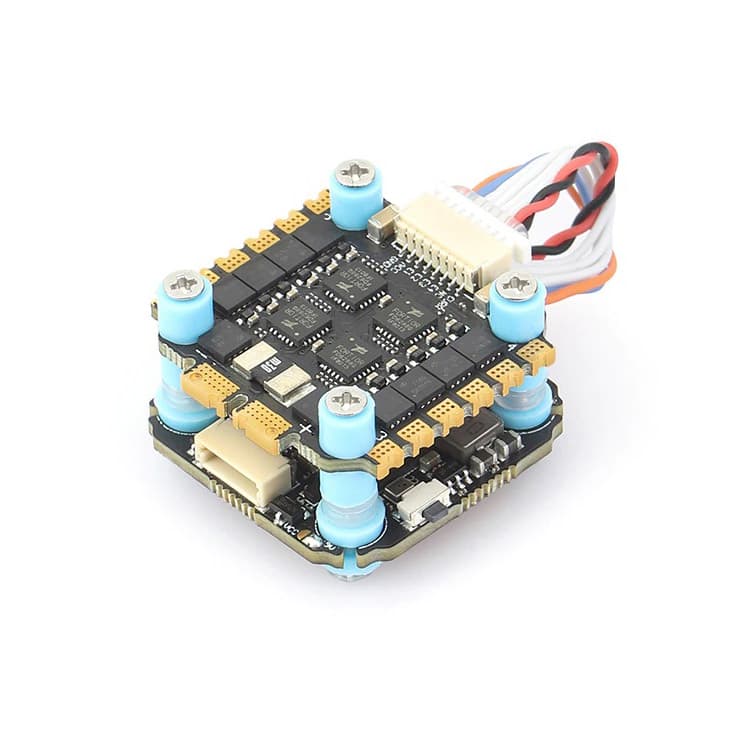

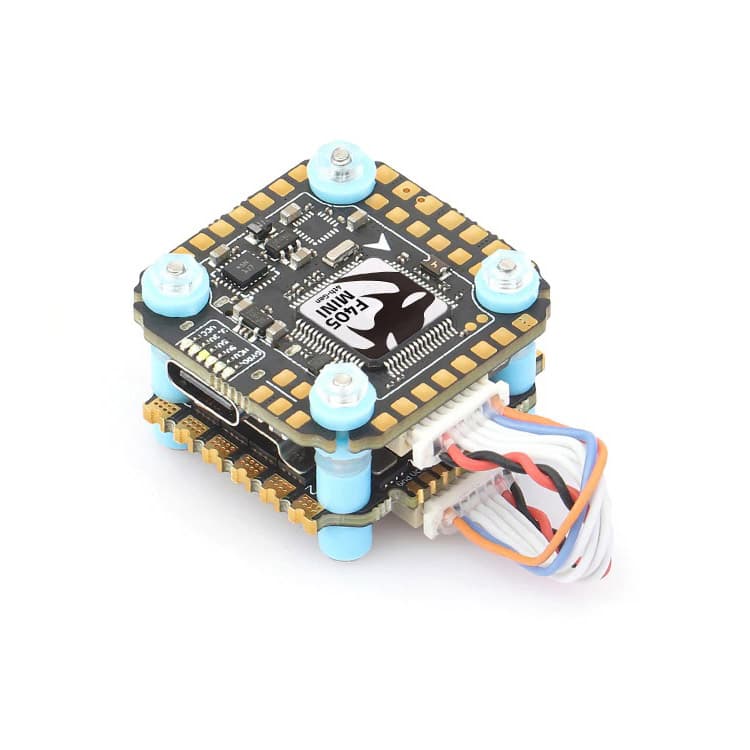

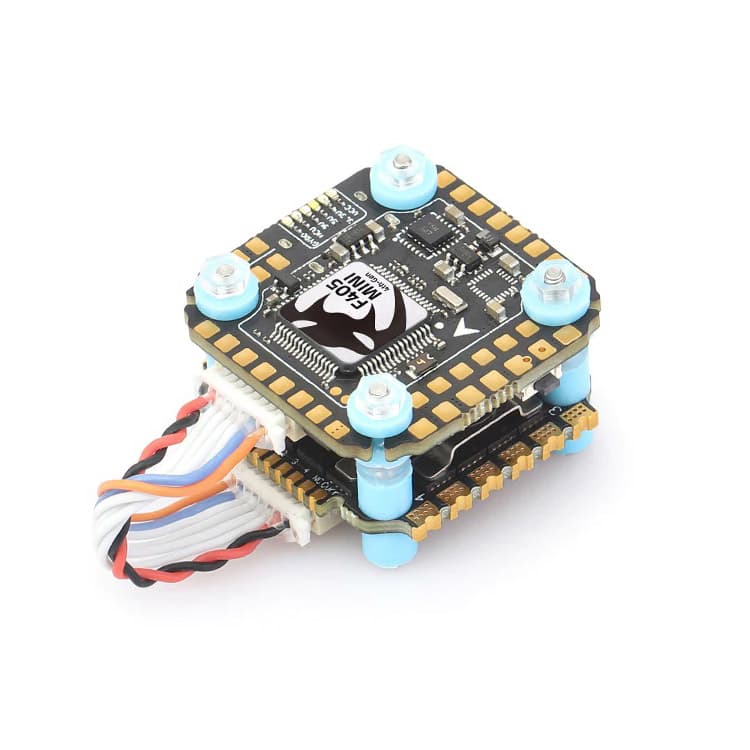

Стек Mamba MK4 F405 Mini F40_BLS Mini

Назначение

Стек Mamba MK4 F405 Mini F40_BLS Mini — стек электроники FPV: полётный контроллер и регулятор оборотов согласованы по креплению и ставятся на раму парой. У полётного контроллера микроконтроллер — 168 МГц STM32F405. У полётного контроллера гироскоп — ICM42688P / MPU6000. У полётного контроллера барометр — SPL06. У регулятора протокол ESC — Dshot300 / 600.

Технические особенности

Регулятор: Непрерывный ток — 40 А; Пиковый ток — 45 А. Полётный контроллер питается от 6S LiPo. Регулятор принимает 3 - 6S LiPo (12,6 - 25 В). У полётного контроллера линии BEC: BEC 3,3 В — 0,5 А; BEC 5 В — 2,5 А; BEC 9 В — 2 А. Полётный контроллер: Таргет — MPU6000: MAMBA F405_2022A. Регулятор: BLHeli — BLHeli_S. У полётного контроллера экранное меню (OSD) — AT7456E. У полётного контроллера чёрный ящик — 16 Мб флэш-памяти. Полётный контроллер: UART — 6 шт.

Особенности модели

Размер площадок под пайку увеличен на 30%, а расстояние между площадками на 100%. Полная поддержка барометра и чёрного ящика. Два синхронных выпрямителя BEC MP9943. USB Type-C порт. Добавлены I2C и UART порты. Улучшена фильтрация BEC.

Применение и совместимость

Полётный контроллер: Монтажные отверстия — 20 × 20 мм / М2. Регулятор: Монтажные отверстия — 20 × 20 мм / М2. Полётный контроллер: Размер — 29,5 × 29 × 6,5 мм. Регулятор: Размер — 29 × 29 × 5,5 мм. Полётный контроллер: Вес — 6 г. Регулятор: Вес — 6 г. Отверстия контроллера и регулятора должны совпасть с рамой. У полётного контроллера приёмник — TBS / SBUS / IBUS / DSM. Полётный контроллер: I2C есть. Полётный контроллер: F.Port есть. У полётного контроллера буззер есть. Позиция входит в стеки электроники линии FPV-компонентов.
