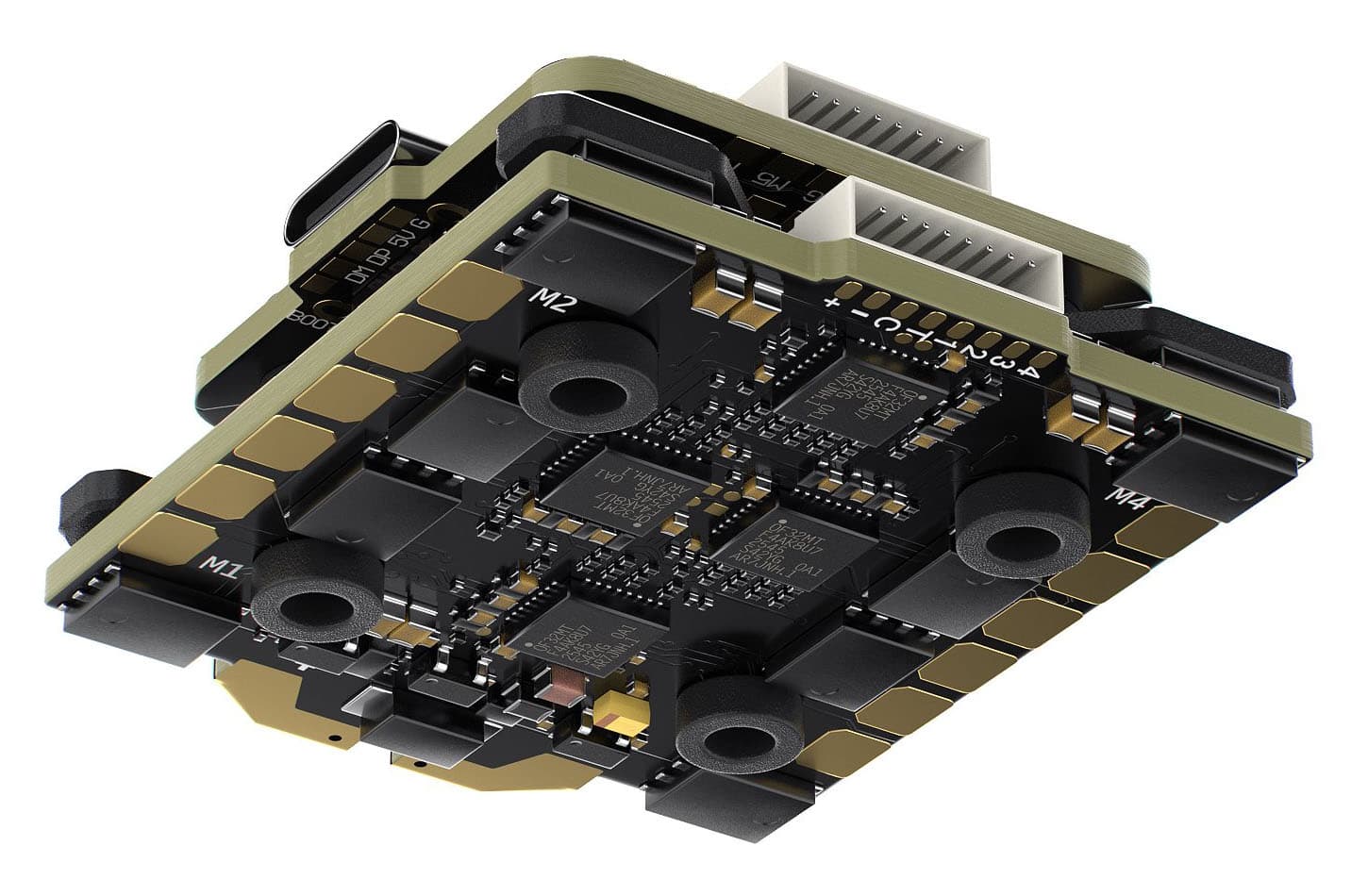

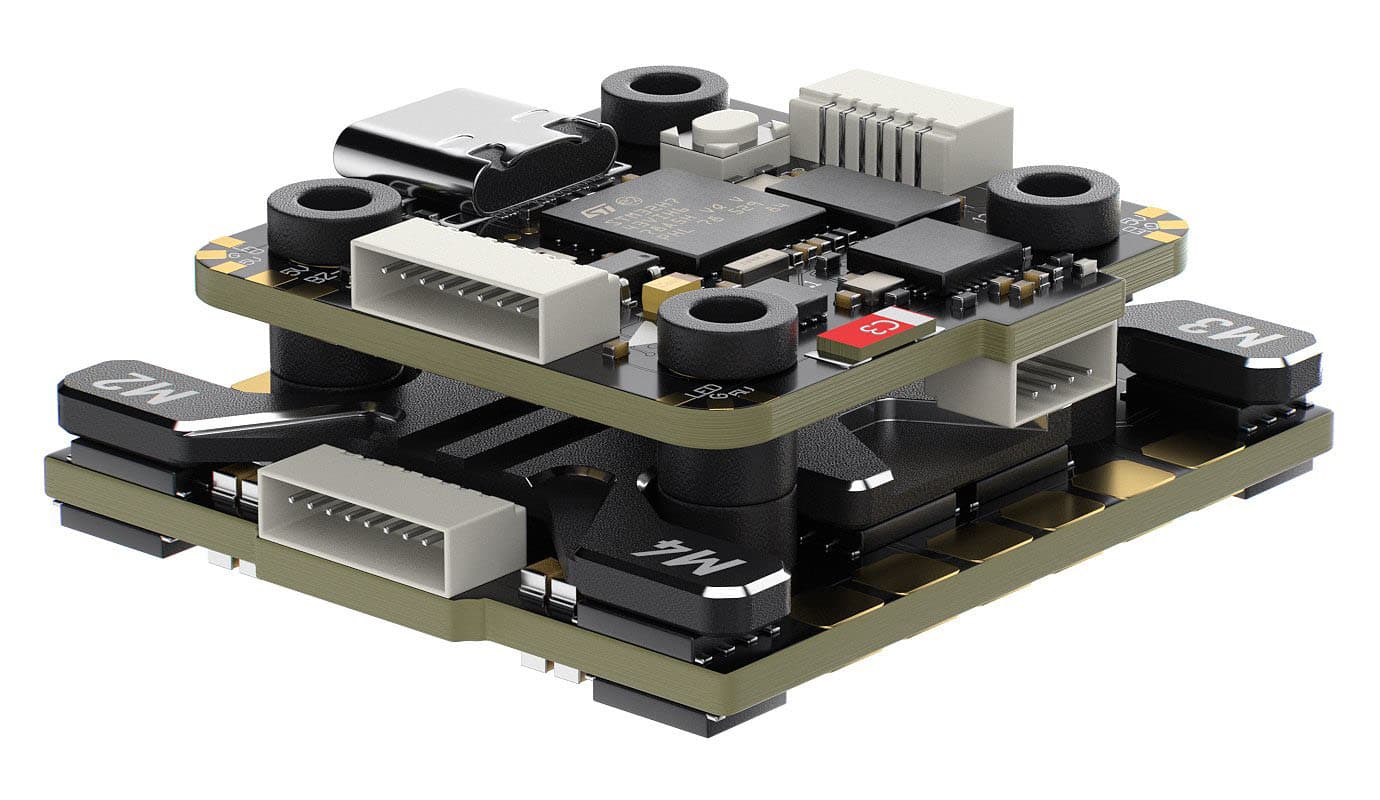

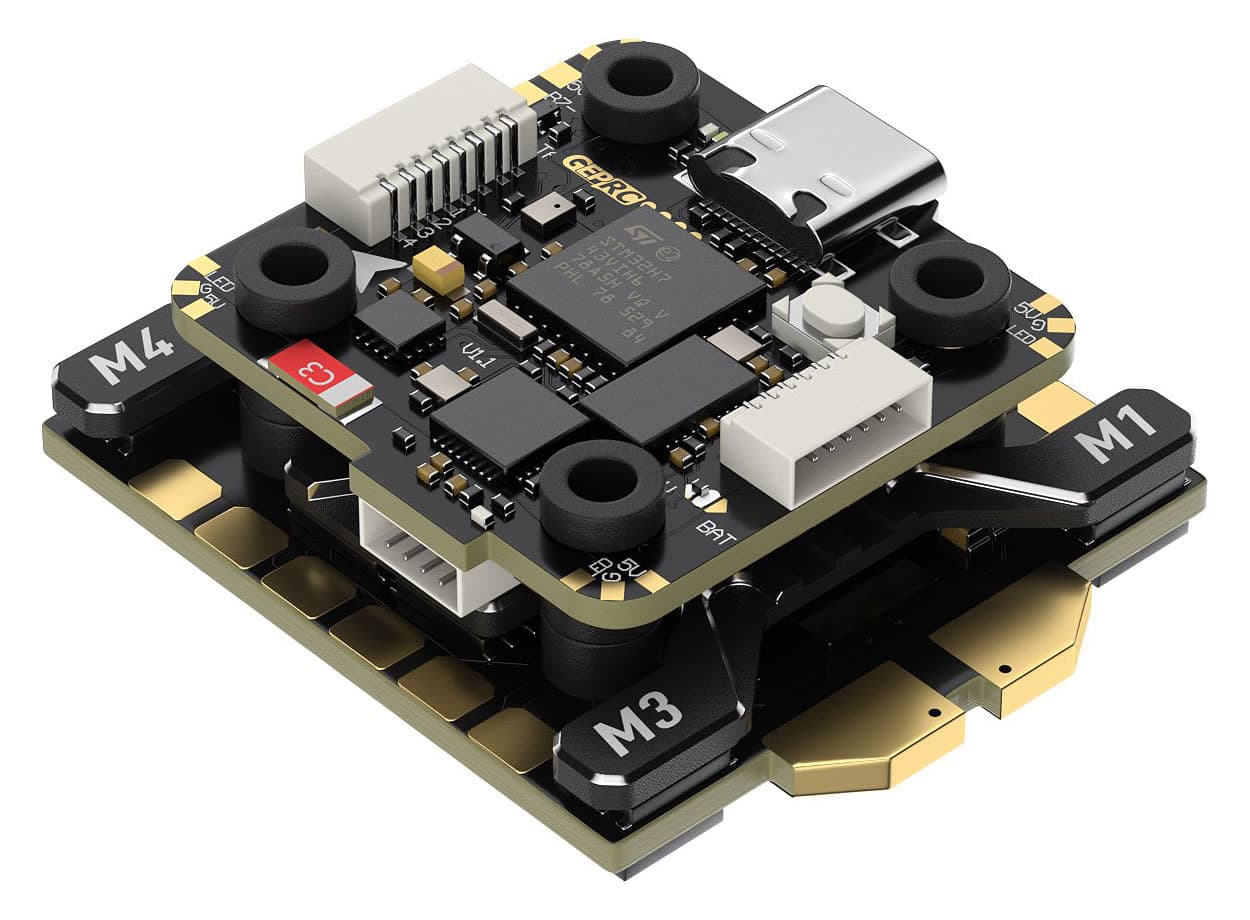

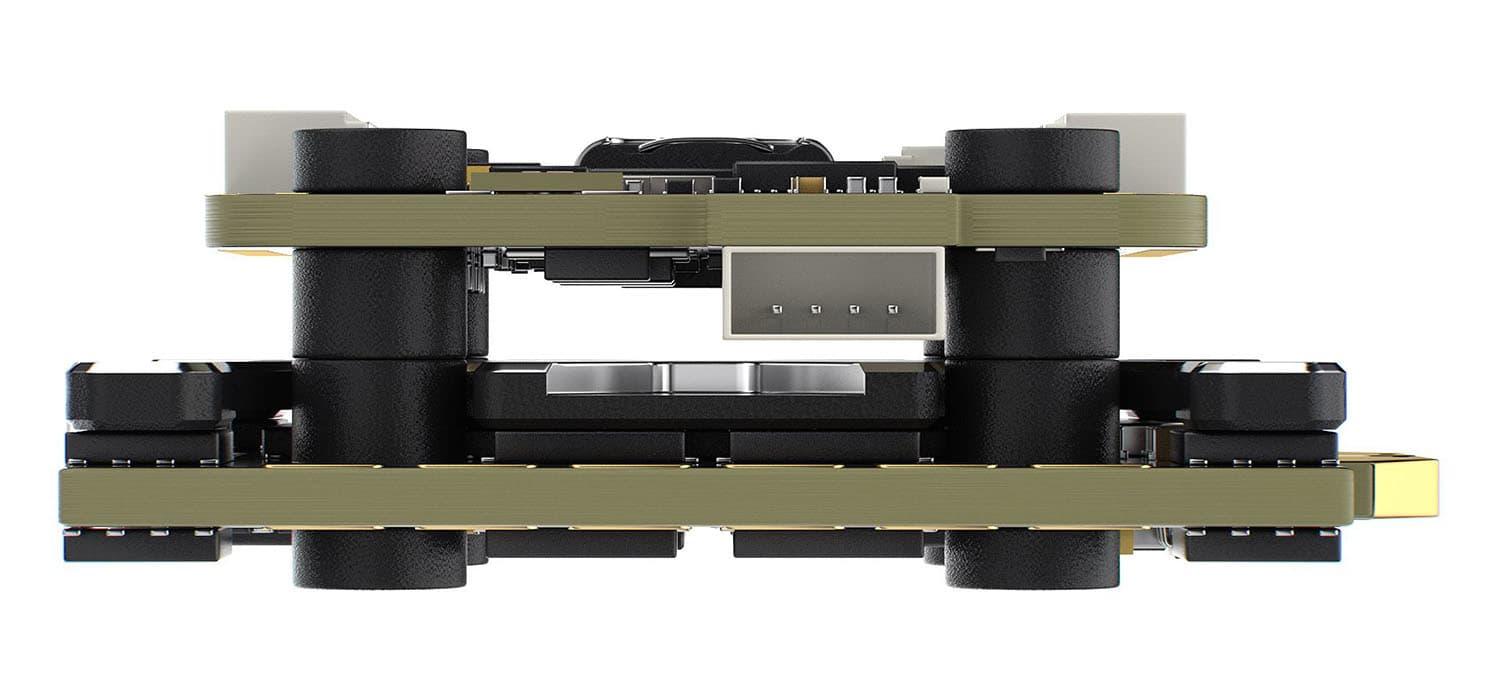

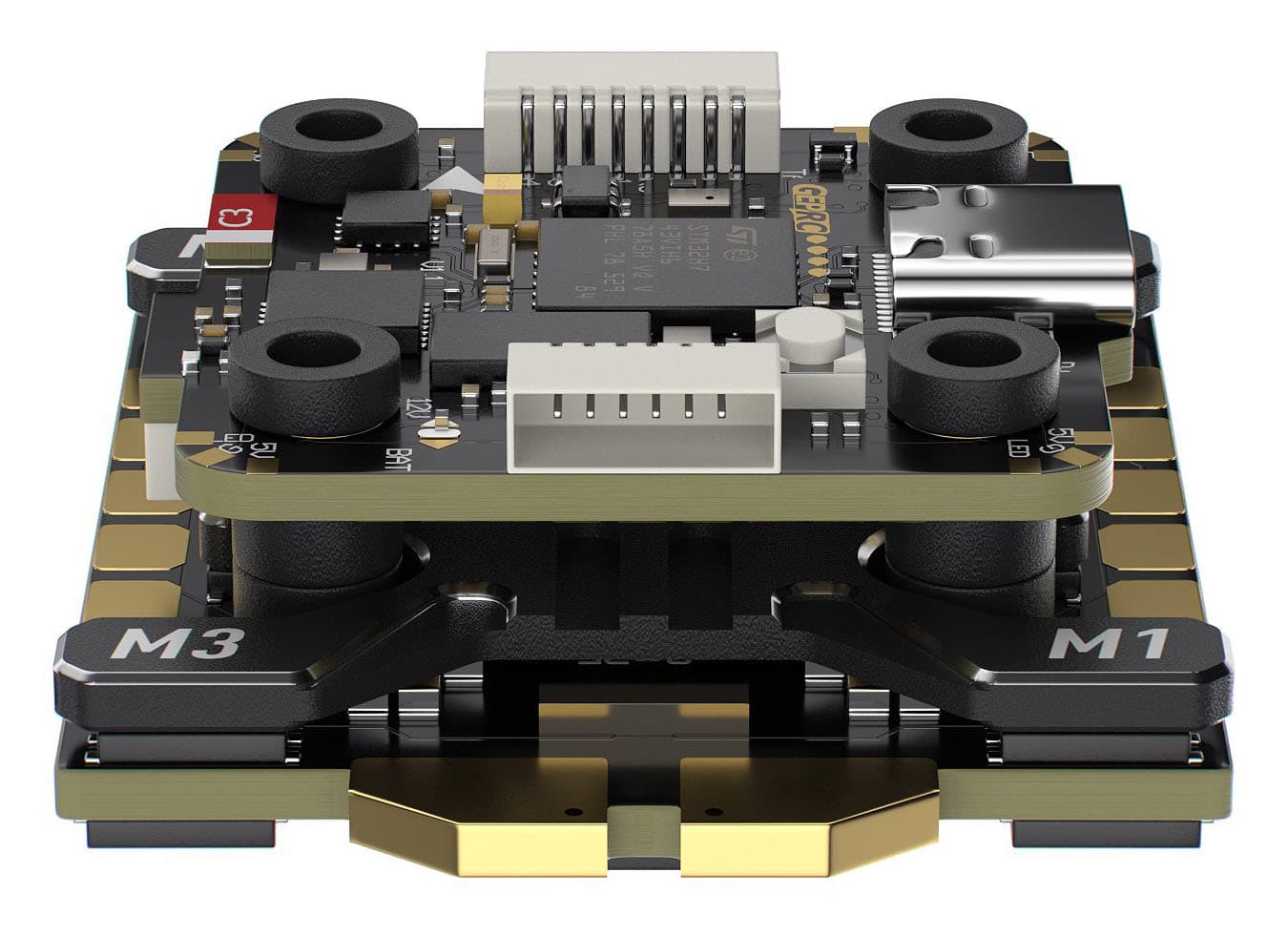

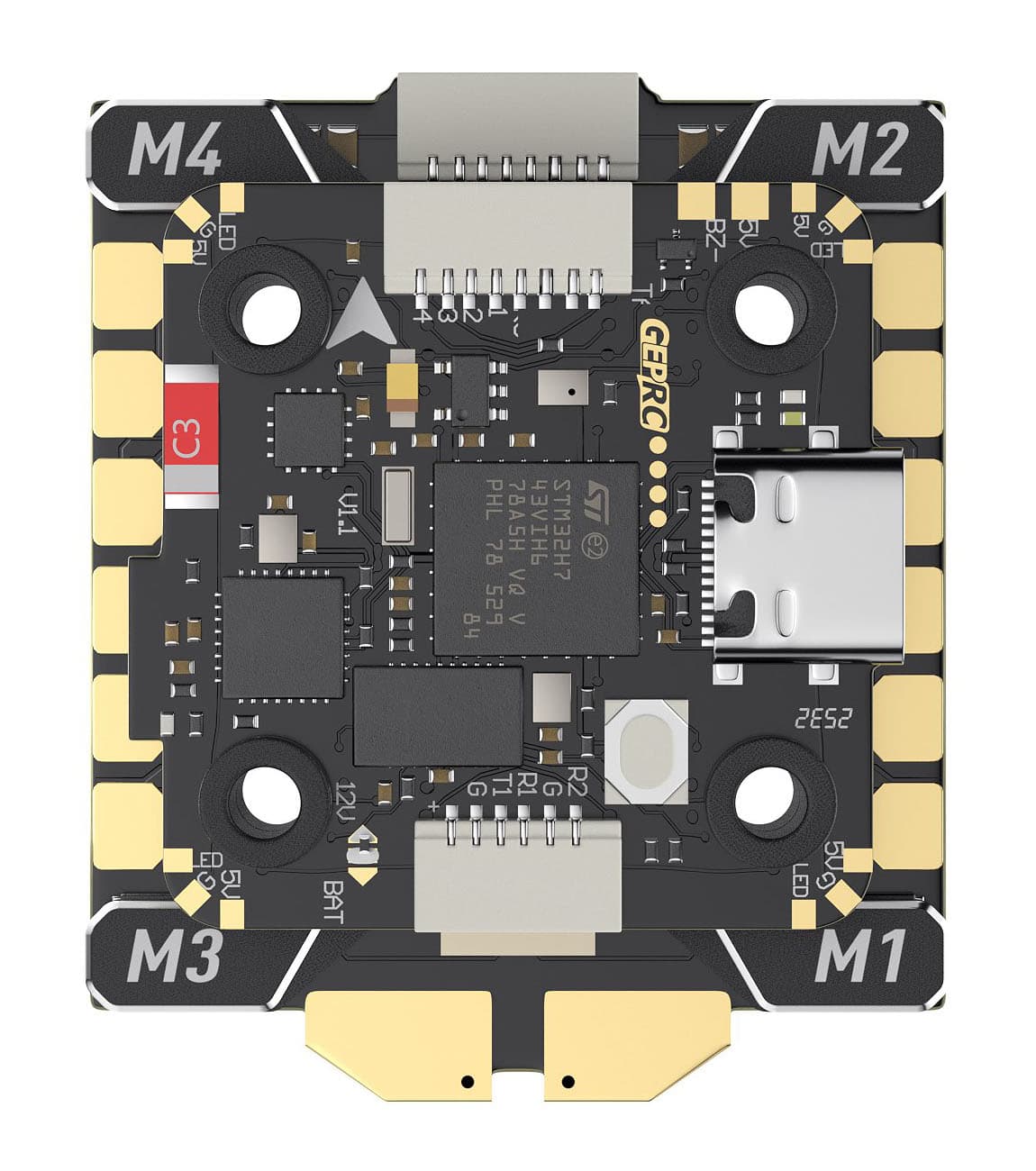

Стек GEPRC TAKER H743 Mini 60A

Назначение

Стек GEPRC TAKER H743 Mini 60A — стек электроники FPV: полётный контроллер и регулятор оборотов согласованы по креплению и ставятся на раму парой. У полётного контроллера микроконтроллер — STM32H743. У полётного контроллера гироскоп — ICM42688-P. У полётного контроллера барометр встроен в плату. У регулятора протокол ESC — Dshot150 / 300 / 600.

Технические особенности

Регулятор: Непрерывный ток — 60 A; Пиковый ток — 65 А (5 с). Полётный контроллер питается от 3-8S LiPo. Регулятор принимает 3-8S LiPo. У полётного контроллера линии BEC: Выход BEC — 5 В 3 А, 12 В 2,5 А (двойной). Полётный контроллер: Таргет — GEPRC TAKER H743 MINI. Регулятор: Прошивка — AM32 GEPRC 4IN1 F421. Полётный контроллер: OSD — Betaflight OSD с AT7456E. У полётного контроллера чёрный ящик — 16 МБ. У полётного контроллера порты UART — 7 шт. (UART8 зарезервирован для Bluetooth).

Особенности модели

У полётного контроллера разъём под DJI Air Unit есть. Полётный контроллер: USB-разъём — Type-C.

Применение и совместимость

Полётный контроллер: Монтажные отверстия — 20 × 20 мм. Регулятор: Монтажные отверстия — 20 × 20 мм. Полётный контроллер: Размер — 31 × 31 мм. Регулятор: Размер — 43 × 36 мм. Полётный контроллер: Вес — 6,1 г. Регулятор: Вес — 17 г. Отверстия контроллера и регулятора должны совпасть с рамой. Полётный контроллер: Bluetooth есть. У полётного контроллера фильтр питания — встроенный LC-фильтр. У регулятора модель — TAKER H60 MINI AM32 60A 4IN1.

Комплектация

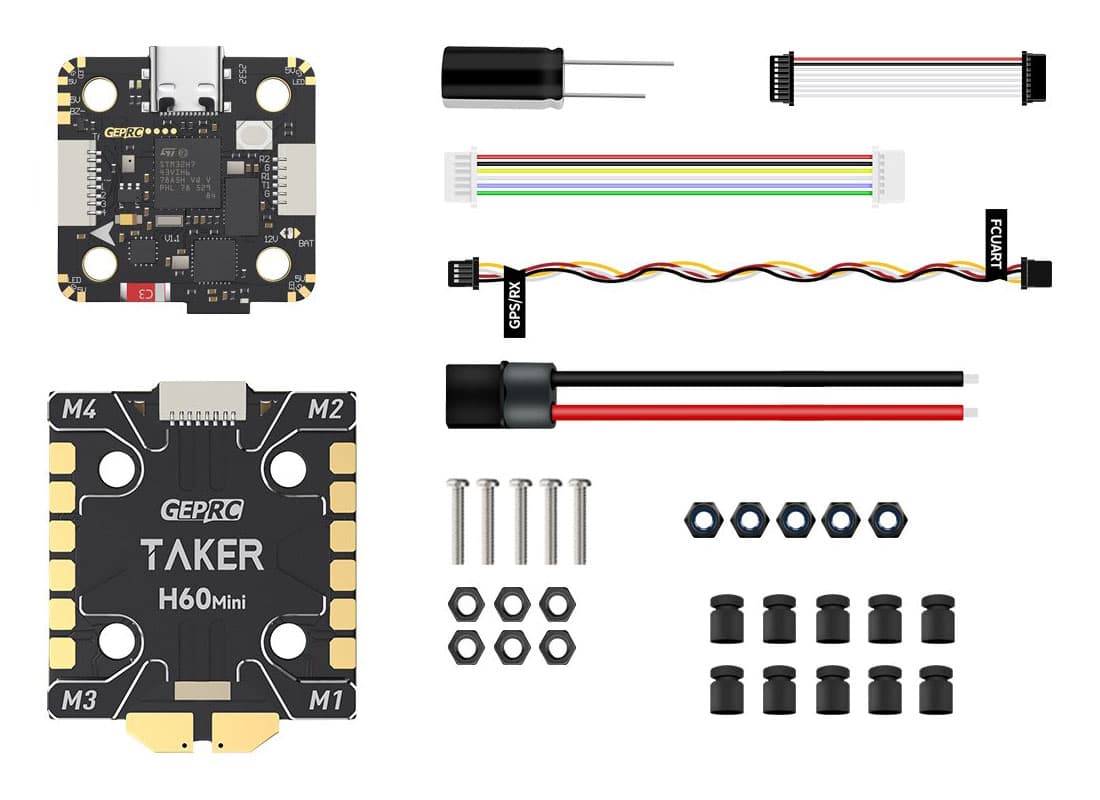

В комплекте: 1 × Полётный контроллер TAKER H743 Mini; 1 × Регулятор оборотов TAKER H60 MINI 32-битный; 1 × Конденсатор 50 В 1000 мкФ; 1 × Кабель DJI Air Unit (SH1.0-6P); 1 × 8-контактный провод FC-ESC; 1 × 4-контактный провод FC-GPS; 1 × Силовые провода с разъёмом XT60 (12AWG, 55 мм); 5 × Винты М3×22; 6 × Нейлоновые контргайки М3; 5 × Шестигранные гайки М3; 10 × Силиконовые демпферы М3. Позиция входит в стеки электроники линии FPV-компонентов.
