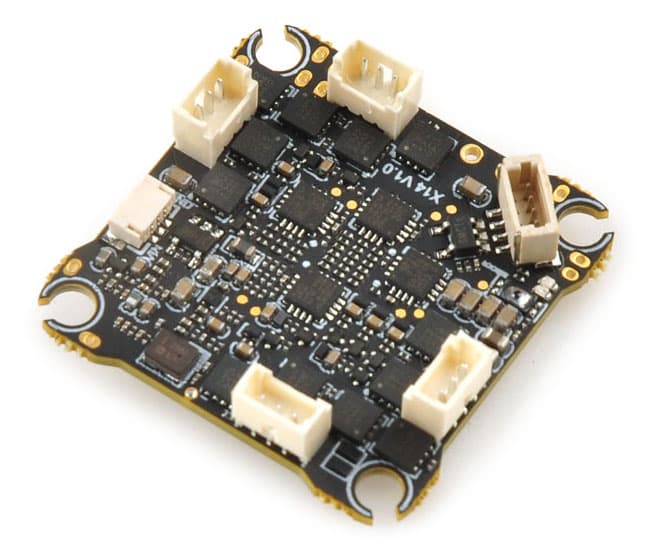

Полётный контроллер Happymodel X14 1-2S 12A AIO (ELRS 2,4 ГГц)
9 760 ₽
Стоимость указана за комплект.
| Артикул | 110935 |
|---|---|
| Бренд | Happymodel |
| Процессор (MCU) | STM32G473CEU6 |
| Гироскоп / акселерометр | ICM42688P или LSM6DSV16X |
| Память чёрного ящика | 16 МБ |
| Датчики | напряжения и тока |
| Встроенный BEC | 5 В 2 А (макс.) |
| Интерфейсы UART | UART1, UART2, UART3 (выделен под RX), UART4 (под VTX) |
| OSD | встроенный чип AT7456ELAH (Betaflight OSD) |
| Разъём для камеры | 3-пиновый с шагом 0,8 мм |
| Таргет прошивки FC | CRAZYBEEG473 |
| USB-интерфейс | выносной через 4-контактный разъём SH1.0 |
| Поддерживаемые силовые разъёмы | XT30 или A30 |
| Монтажная схема | 25,5 × 25,5 мм |
| Вес | 4,83 г (без силового кабеля и антенны VTX) |
| Входное напряжение | 1–2S LiPo / LiHV |
| Постоянный ток | 12 А |
| Пиковый ток | 15 А |
| Прошивка ESC | Bluejay V0.19 (48 кГц) |
| Таргет прошивки регулятора | Z_H_30_48KHz |
| Поддерживаемые протоколы | DShot300, DShot600 |
| Частотный диапазон | 5,8 ГГц, 48 каналов (включая сетку Raceband) |
| Выходная мощность | PIT / 10 / 25 / 100 / 400 мВт |
| Прошивка | OpenVTX |
| Протокол управления | SmartAudio 2.1 |
| Тип модуляции | FM |
| Разъём антенны | U.FL (IPEX1) |
| Диапазон рабочих температур | от -10 °C до +80 °C |
| Тип | последовательный ELRS 2,4 ГГц (подключение по UART) |
| Антенна | эмалированный провод длиной 31 мм |
| Таргет прошивки | HappyModel EP1/EP2 2.4GHz RX |
| Выходная мощность телеметрии | менее 12 дБм |
| Совместимость | передающие модули ExpressLRS версии 3.x.x |
| Версия предустановленной прошивки ELRS | 3.0.1 |
| Обновление ПО | поддерживается беспроводная прошивка по Wi-Fi |
| Комплектация | 1 × Полётный контроллер Happymodel X14 ELRS 5 в 1 AIO |
| Комплектация | 1 × Плата внешнего USB-адаптера со шлейфом |
| Комплектация | 1 × Силовой кабель питания с разъёмом XT30 |
| Комплектация | 1 × Силовой кабель питания с разъёмом A30 |
| Комплектация | 1 × Линейная дипольная антенна 5,8 ГГц с разъёмом U.FL (IPEX1) |
| Комплектация | 1 × Кабель для подключения аналоговой FPV-камеры |
| Комплектация | 4 × Антивибрационные демпферы |
| Комплектация | 4 × Крепёжные винты |
Назначение
Полётный контроллер Happymodel X14 1-2S 12A AIO (ELRS 2,4 ГГц) совмещает полётный контроллер и силовую часть на одной плате: считает ориентацию и сразу отдаёт команды моторам. Процессор (MCU) — STM32G473CEU6. Гироскоп / акселерометр — ICM42688P или LSM6DSV16X. Поддерживаемые протоколы — DShot300, DShot600. Протокол управления — SmartAudio 2.1. Частотный диапазон — 5,8 ГГц, 48 каналов (включая сетку Raceband). Диапазон рабочих температур — от -10 °C до +80 °C. Тип — последовательный ELRS 2,4 ГГц (подключение по UART). Совместимость — передающие модули ExpressLRS версии 3.x.x.
Технические особенности
Постоянный ток — 12 А; Пиковый ток — 15 А. Питание — 1–2S LiPo / LiHV. Таргет прошивки FC — CRAZYBEEG473; Прошивка ESC — Bluejay V0.19 (48 кГц); Таргет прошивки регулятора — Z_H_30_48KHz; Прошивка — OpenVTX; Таргет прошивки — HappyModel EP1/EP2 2.4GHz RX; Версия предустановленной прошивки ELRS — 3.0.1. OSD — встроенный чип AT7456ELAH (Betaflight OSD). Чёрный ящик — 16 МБ. Интерфейсы UART — UART1, UART2, UART3 (выделен под RX), UART4 (под VTX). Телеметрия — менее 12 дБм. Антенна — эмалированный провод длиной 31 мм.
Особенности модели
Разъём для камеры — 3-пиновый с шагом 0,8 мм. Поддерживаемые силовые разъёмы — XT30 или A30. Разъём антенны — U.FL (IPEX1).
Применение и совместимость
Посадка — 25,5 × 25,5 мм. Масса — 4,83 г (без силового кабеля и антенны VTX). Посадка должна совпасть с рамой. Датчики — напряжения и тока. Встроенный BEC — 5 В 2 А (макс.). USB-интерфейс — выносной через 4-контактный разъём SH1.0. Выходная мощность — PIT / 10 / 25 / 100 / 400 мВт.
Комплектация
В комплекте: 1 × Полётный контроллер Happymodel X14 ELRS 5 в 1 AIO; 1 × Плата внешнего USB-адаптера со шлейфом; 1 × Силовой кабель питания с разъёмом XT30; 1 × Силовой кабель питания с разъёмом A30; 1 × Линейная дипольная антенна 5,8 ГГц с разъёмом U.FL (IPEX1); 1 × Кабель для подключения аналоговой FPV-камеры; 4 × Антивибрационные демпферы; 4 × Крепёжные винты. Позиция входит в полётные контроллеры линии FPV-компонентов.
Модификации
| SKU | Опции | Цена | Фото |
|---|---|---|---|
| 110935 | — | 9 760 ₽ | 01, 02, 03, 04, 05, 06, 07, 08 |
