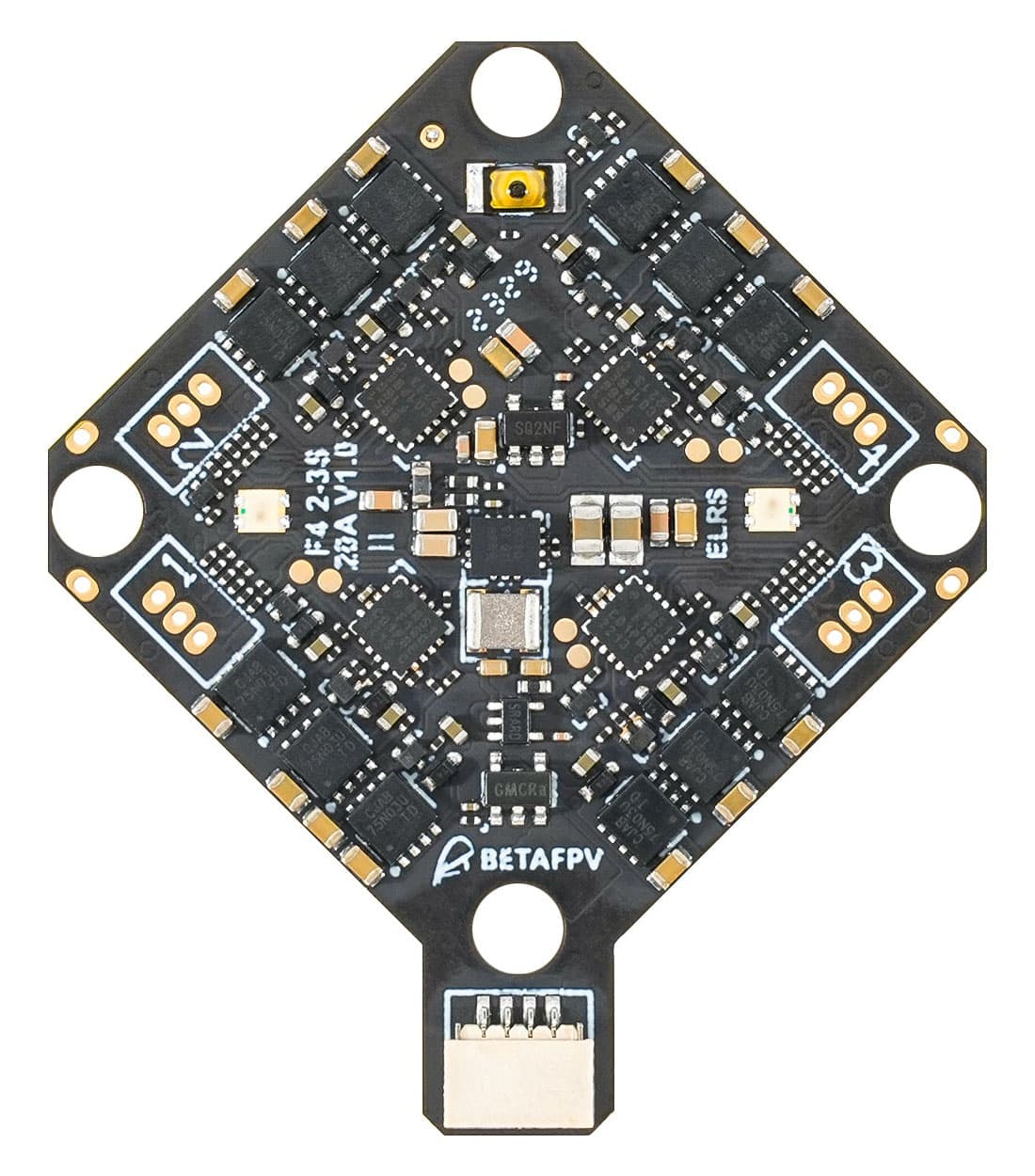

Полётный контроллер BETAFPV F4 2-3S 20A AIO V1 (ELRS 2,4 ГГц)

Назначение

Полётный контроллер BETAFPV F4 2-3S 20A AIO V1 (ELRS 2,4 ГГц) совмещает полётный контроллер и силовую часть на одной плате: считает ориентацию и сразу отдаёт команды моторам. Микроконтроллер — STM32F405RGT6 (168 МГц). Гироскоп — ICM 42688-P (SPI). Барометр — BMP280 / DSP310. Протокол ESC — Dshot300, Dshot600.

Технические особенности

Непрерывный ток ESC — 20 A; Пиковый ток ESC — 25 A. Питание — 2-3S. Прошивка приёмника — BETAFPV AIO 2400 RX ELRS V3.3.0; Прошивка FC — Betaflight_4.4.1_BETAFPVF405; Прошивка ESC — C_X_70_48_V0.19.2.hex (для BB51 Bluejay). Чёрный ящик — 16 МБ. Антенна — эмалированный провод.

Применение и совместимость

Посадка — 26 × 26 мм. Масса — 5,58 г. Посадка должна совпасть с рамой. Производительность ESC — Постоянный ток 20 А и пиковый 25 А. Питание для HD VTX — Встроенный BEC 9 В 2 А гарантирует стабильную работу модуля DJI O3, даже при низком напряжении батареи. Подключение без пайки — Включает 6-контактный кабель для DJI O3, позволяя подключать модуль VTX без пайки. Поддержка периферии — 3 полноценных UART порта (+1 можно освободить) и стандартный SBUS. Поддерживает GPS, цифровые системы видеопередачи, внешний приёмник и другие устройства.

Комплектация

В комплекте: 1 × Полётный контроллер F4 2-3S 20A AIO; 4 × M210 винты; 4 × M210 нейлоновые винты; 4 × M2 гайки; 4 × Демпферные проставки; 4 × JST1.25 мм угловые разъёмы; 4 × JST1.25 мм прямые разъёмы; 1 × 4-контактный кабель SH1.0; 1 × Адаптер Type-C – SH1.0; 1 × XT30 силовой кабель; 1 × Конденсатор; 1 × Двусторонний соединительный провод VTX (30 мм); 1 × Односторонний соединительный провод VTX (60 мм). Позиция входит в полётные контроллеры линии FPV-компонентов.
